この記事でわかること
- 偏心 の意味
- 中心とのずれ方
- 偏心荷重の考え方
目次

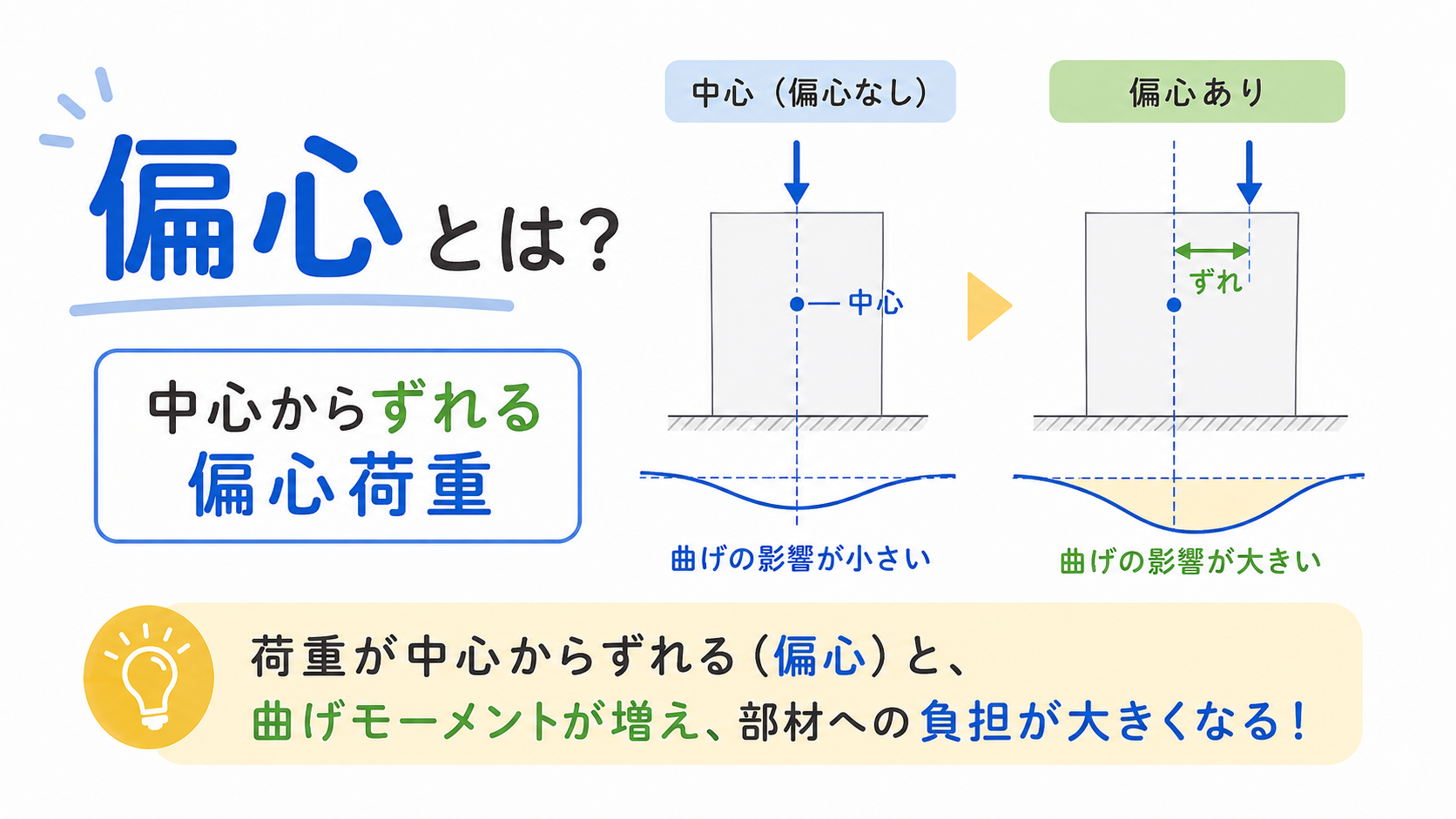

偏心とは何か：定義をシンプルに理解しよう
偏心とは、力や部材の位置が本来の中心からずれている状態です。
荷重が真ん中にかかれば単純に押す力になりますが、中心からずれると回そうとする作用も生まれます。そのずれを考える言葉が偏心です。まずは 『中心から外れた分だけ影響が増える』 と押さえると理解しやすいです。

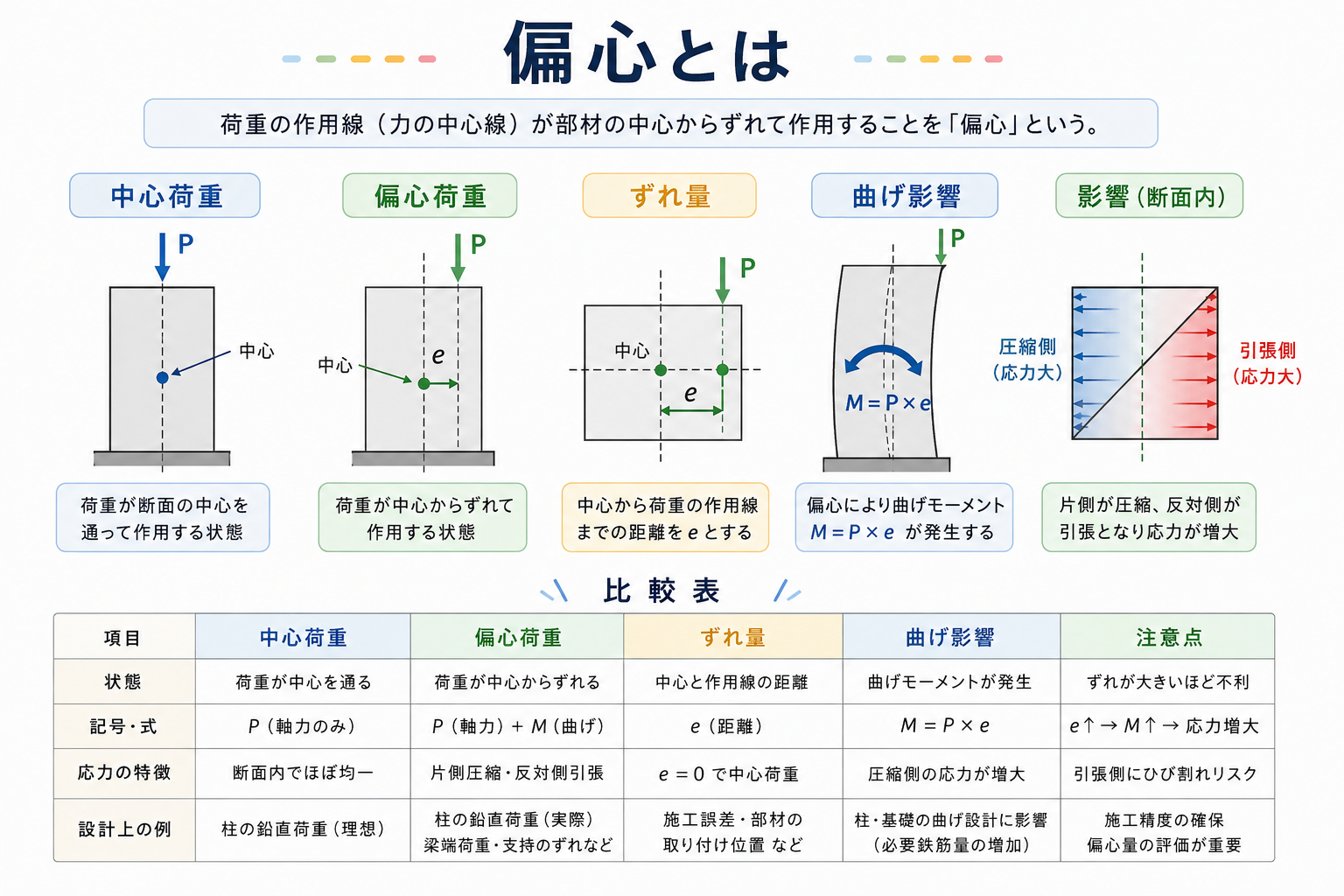

偏心の詳細・比較・ポイント
意味や種類、注意点を表で整理すると全体像がつかみやすくなります。
| 項目 | 内容 | ポイント |
|---|---|---|
| 偏心 | 中心から位置がずれる | 距離を偏心量として考える |
| 偏心荷重 | ずれた位置に力がかかる | 曲げの影響も出やすい |
| 影響 | 圧縮だけでなく回転の作用が加わる | 応力分布が変わる |
| 注意点 | 真心荷重と混同しない | 中心に載る場合とは挙動が違う |

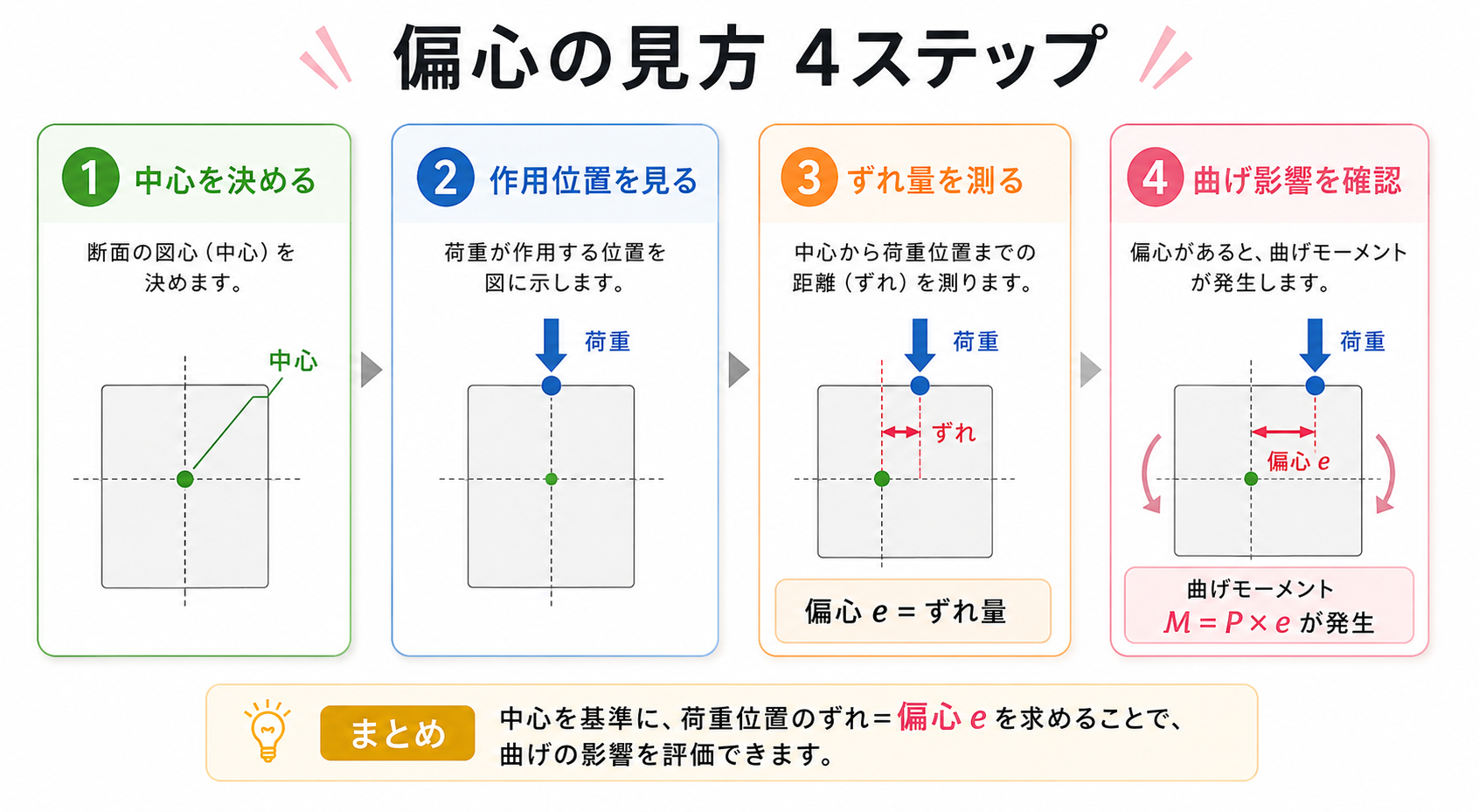

偏心の見方・計算・手順
何を順番に確認するかを決めておくと、途中で迷いにくくなります。
| 手順 | やること | ポイント |
|---|---|---|
| 1 | 中心位置を決める | 基準線や断面中心を見る |
| 2 | 力の作用位置を確認する | どこに荷重がかかるかを見る |
| 3 | 中心からのずれを測る | 偏心量として整理する |
| 4 | 曲げの影響を考える | 回転しやすさや応力変化を確認する |
土木・建設現場での活用場面
学校計算や用語の知識でも、現場の数量整理や図面理解につながる視点があります。
柱、基礎、アンカーボルト、機械据付などでは、荷重が中心からずれると偏心の影響を無視できません。圧縮だけと思っていた部材にも曲げが加わるため、応力や変形の見方が変わります。実務では 中心と荷重位置のずれを先に確認すること が偏心判断の基本です。 （関連記事: 断面二次モーメント）
まとめ：偏心の基本チェックリスト
- 偏心は 中心からずれる状態 と説明できる
- 偏心荷重の意味を言える
- ずれがあると曲げ影響が増えると理解している
- 中心荷重との違いを説明できる
- 中心と作用位置を見て偏心量を考えられる
FAQ
Q1. 偏心とは何ですか？
力や部材位置が中心からずれている状態です。
Q2. 偏心荷重とは何ですか？
中心からずれた位置にかかる荷重です。
Q3. なぜ重要ですか？
圧縮だけでなく曲げの影響も生まれるからです。
Q4. どこで使いますか？
柱、基礎、ボルト配置、構造計算などで使います。
Q5. どう見分けますか？
中心位置と力の作用位置を比べてずれがあるかを確認します。 （関連記事: 【図解】断面係数とは？意味・求め方・断面二次モーメントとの違いを解説）
