断面係数とは何か：定義をシンプルに理解しよう

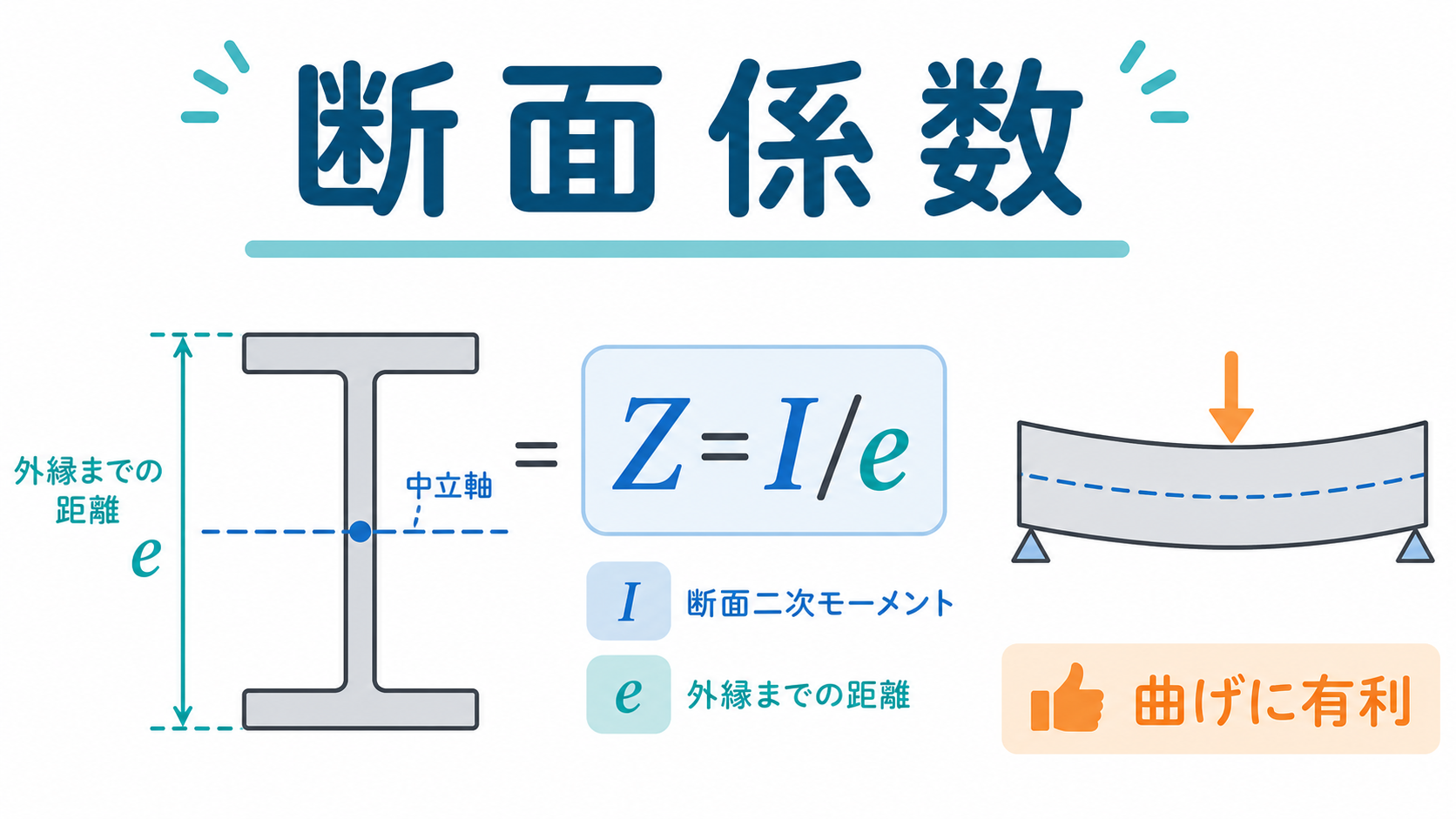

断面係数とは、断面が曲げにどれだけ有利かを表す指標で、曲げ応力度の計算に使います。
同じ材料でも、断面の形が変わると曲げに対する強さは変わります。その違いを表しやすくしたのが断面係数です。基本は 『断面二次モーメントを最外縁までの距離で割る』 と覚えると整理しやすいです。
断面係数の詳細・比較・ポイント
意味、関連する数値や見方、使いどころを表でまとめると理解しやすくなります。
| 項目 | 内容 | ポイント |
|---|---|---|
| 記号 | Z | 断面係数を表す |
| 基本式 | Z = I / e | I は断面二次モーメント |
| 使う場面 | 曲げ応力度の計算 | σ = M / Z で使う |
| ポイント | 大きいほど有利 | 同じ曲げでも応力度が下がる |

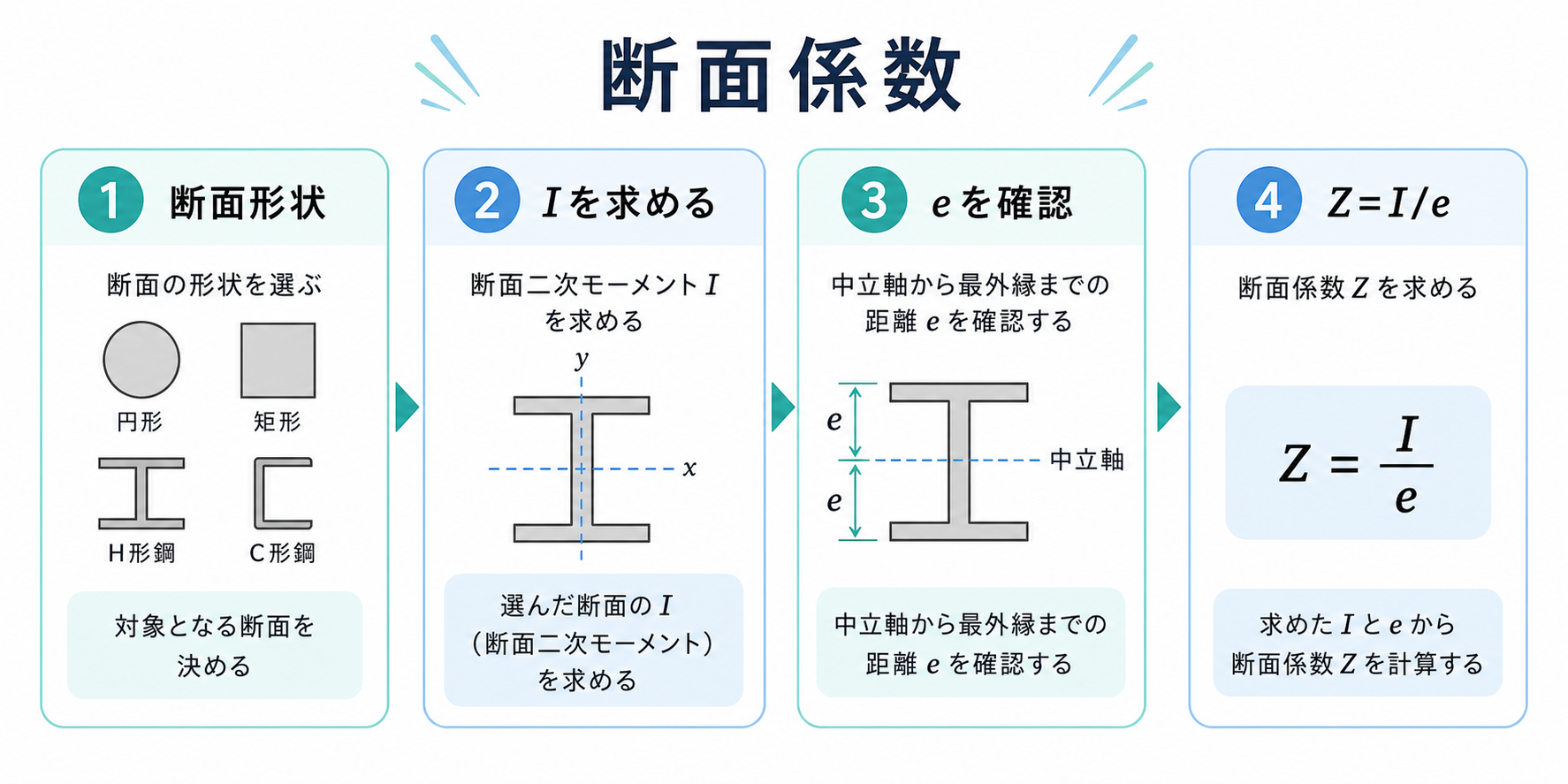

断面係数の見方・計算・手順
公式だけでなく、何を順番に確認すればよいかを押さえると迷いにくくなります。
| 手順 | やること | ポイント |
|---|---|---|
| 1 | 断面形状を決める | 矩形かH形鋼かを確認します |
| 2 | 断面二次モーメント I を求める | 形状公式を使います |
| 3 | 最外縁までの距離 e を出す | 中立軸からの距離です |
| 4 | Z = I / e で断面係数を出す | 最後に曲げ応力度へつなげます |
土木・建設現場での活用場面
意味だけで終わらせず、現場でどこに出てくるかまで知っておくと使いやすくなります。
梁やブラケットの曲げ検討では、断面二次モーメントだけでなく断面係数もよく使います。設計図や鋼材表で Zx、Zy を見かけたら、『曲げ応力度を出すための断面性能』 と読むと実務でつながりやすいです。 （関連記事: 断面二次モーメント / バネ定数とは？意味・単位・フックの法則との関係をやさしく解説）
まとめ：断面係数の基本チェックリスト
- 断面係数の記号が Z だとわかる
- 基本式 Z = I / e を説明できる
- 曲げ応力度 σ = M / Z と関係づけられる
- 大きいほど曲げに有利だと理解している
- 断面二次モーメントとの役割の違いを説明できる
FAQ
Q1. 断面係数とは何ですか？
断面の曲げに対する有利さを表す指標です。
Q2. 何に使いますか？
曲げ応力度の計算に使います。
Q3. 断面二次モーメントとの違いは何ですか？

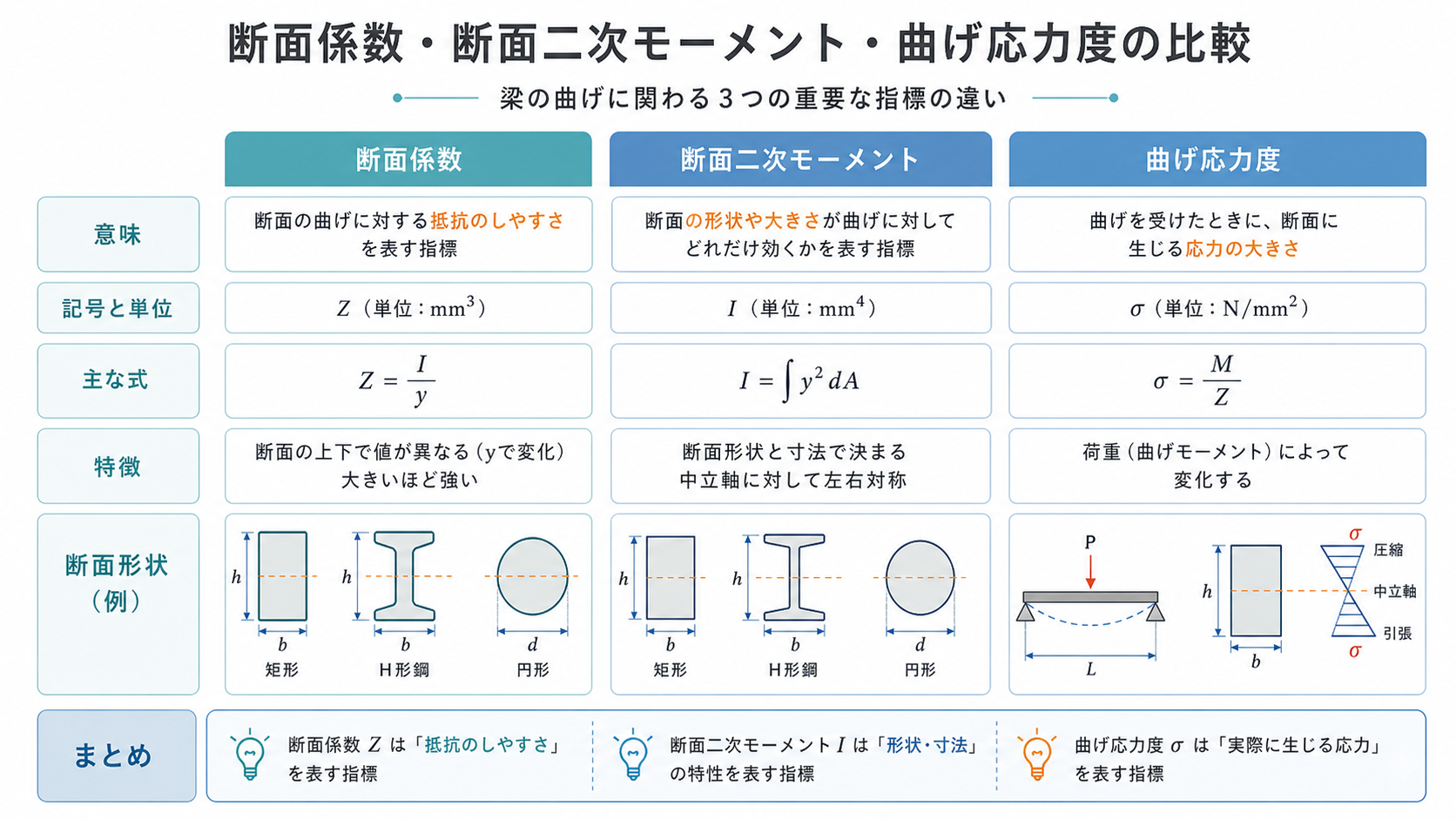

I は断面形状そのもの、Z は曲げ応力度計算に直接使いやすい形です。
Q4. 断面係数が大きいとどうなりますか？
同じ曲げモーメントでも応力度を小さくしやすくなります。
Q5. Z = I / e の e は何ですか？
中立軸から最外縁までの距離です。
