ヤング率とは何か：定義をシンプルに理解しよう

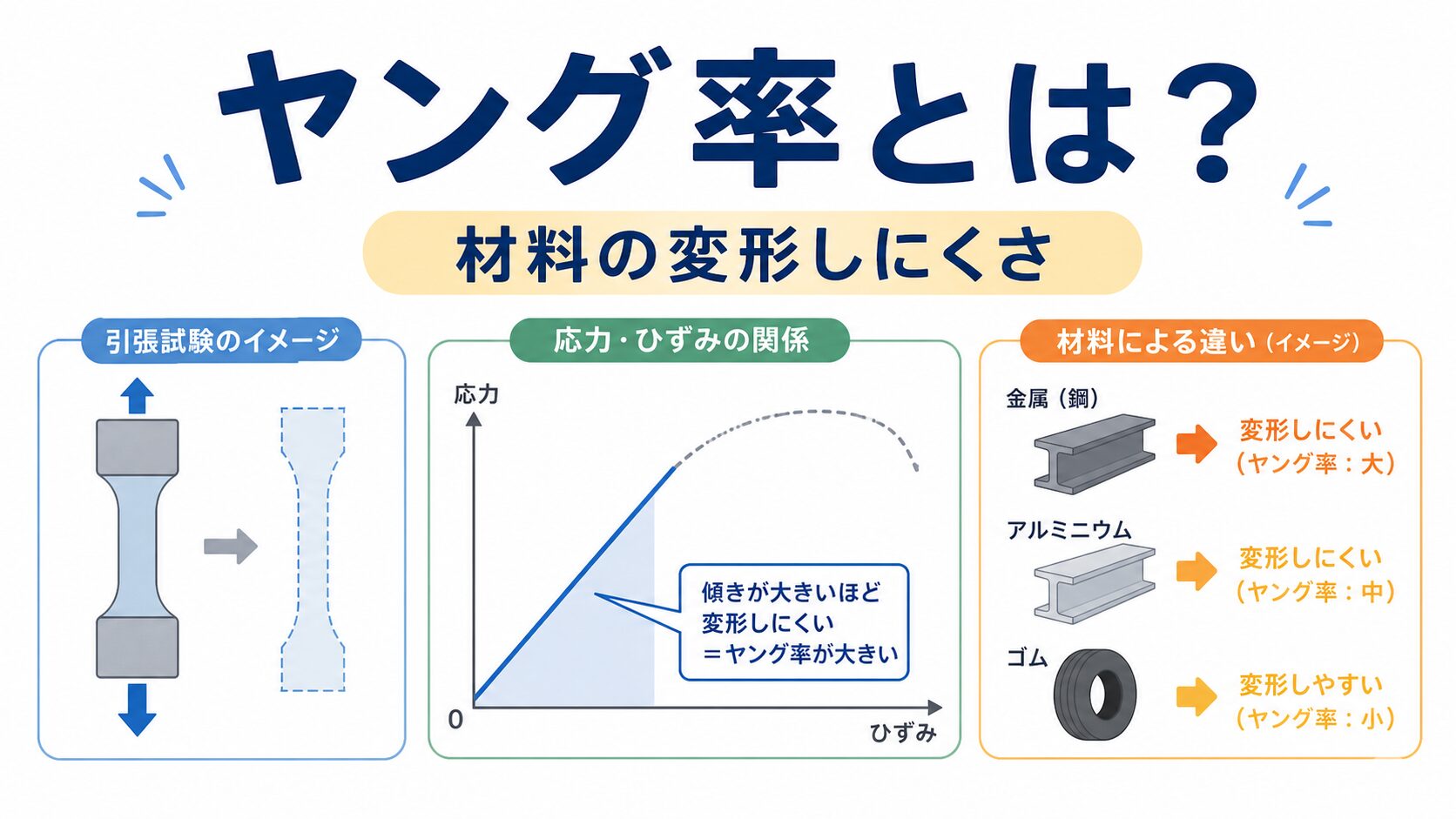

ヤング率とは、材料の変形しにくさを表す弾性定数です。
同じ力をかけても、鋼はあまり伸びず、ゴムは大きく伸びます。この差を数値で表したものがヤング率です。
ヤング率の詳細・分類・公式

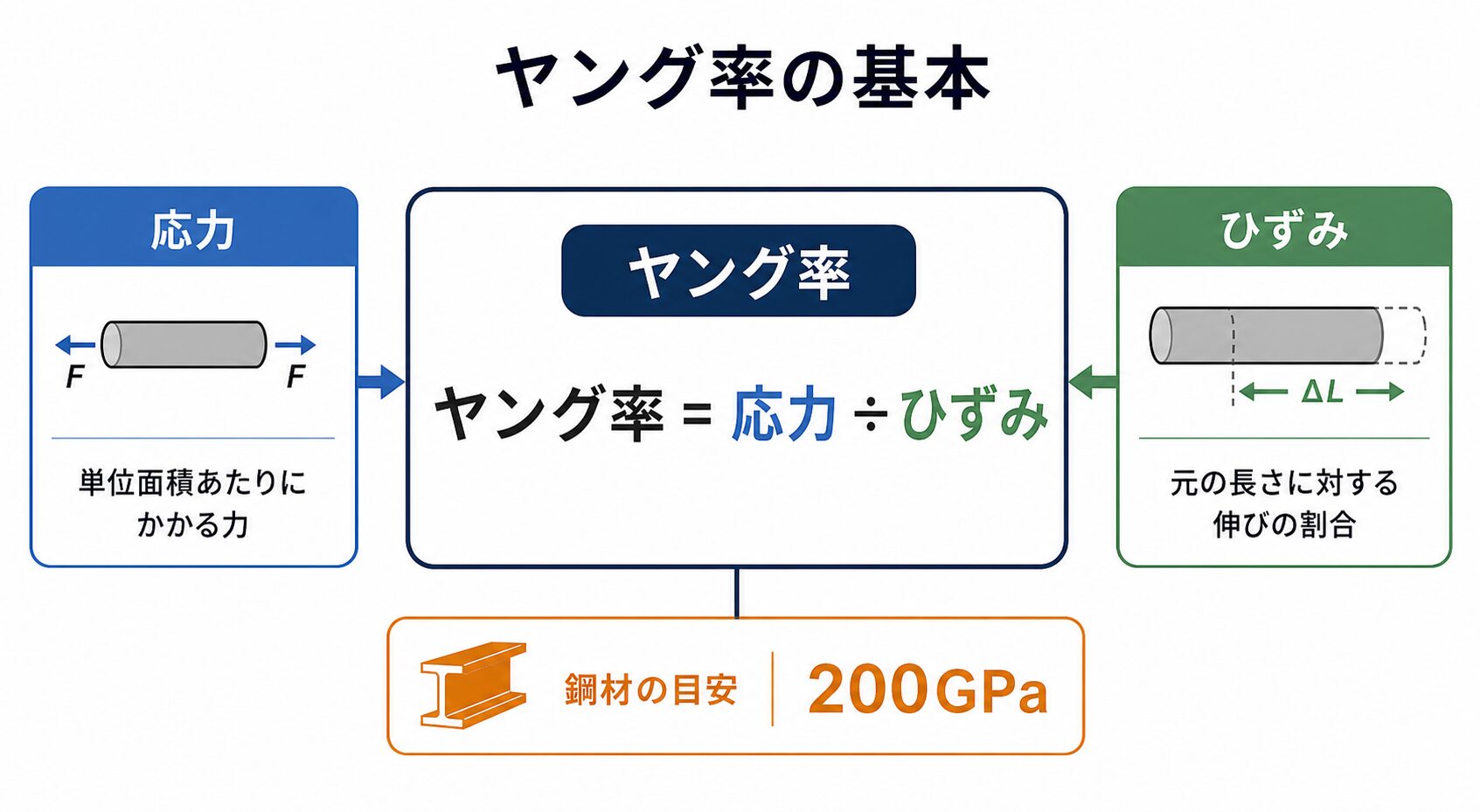

基本式は「ヤング率 = 応力 ÷ ひずみ」です。
| 項目 | 内容 | 単位・目安 | ポイント |
|---|---|---|---|
| 応力 | 単位面積あたりの力 | N/mm2、MPa | 外から受ける力 |
| ひずみ | 元の長さに対する伸び | 無次元 | 変形の割合 |
| ヤング率 | 応力 ÷ ひずみ | MPa、GPa | 大きいほど硬い |
| 鋼材の目安 | 約 200GPa | 大きい | たわみにくい |
ヤング率が大きい材料ほど、同じ荷重で変形しにくいです。
具体的な計算例・手順

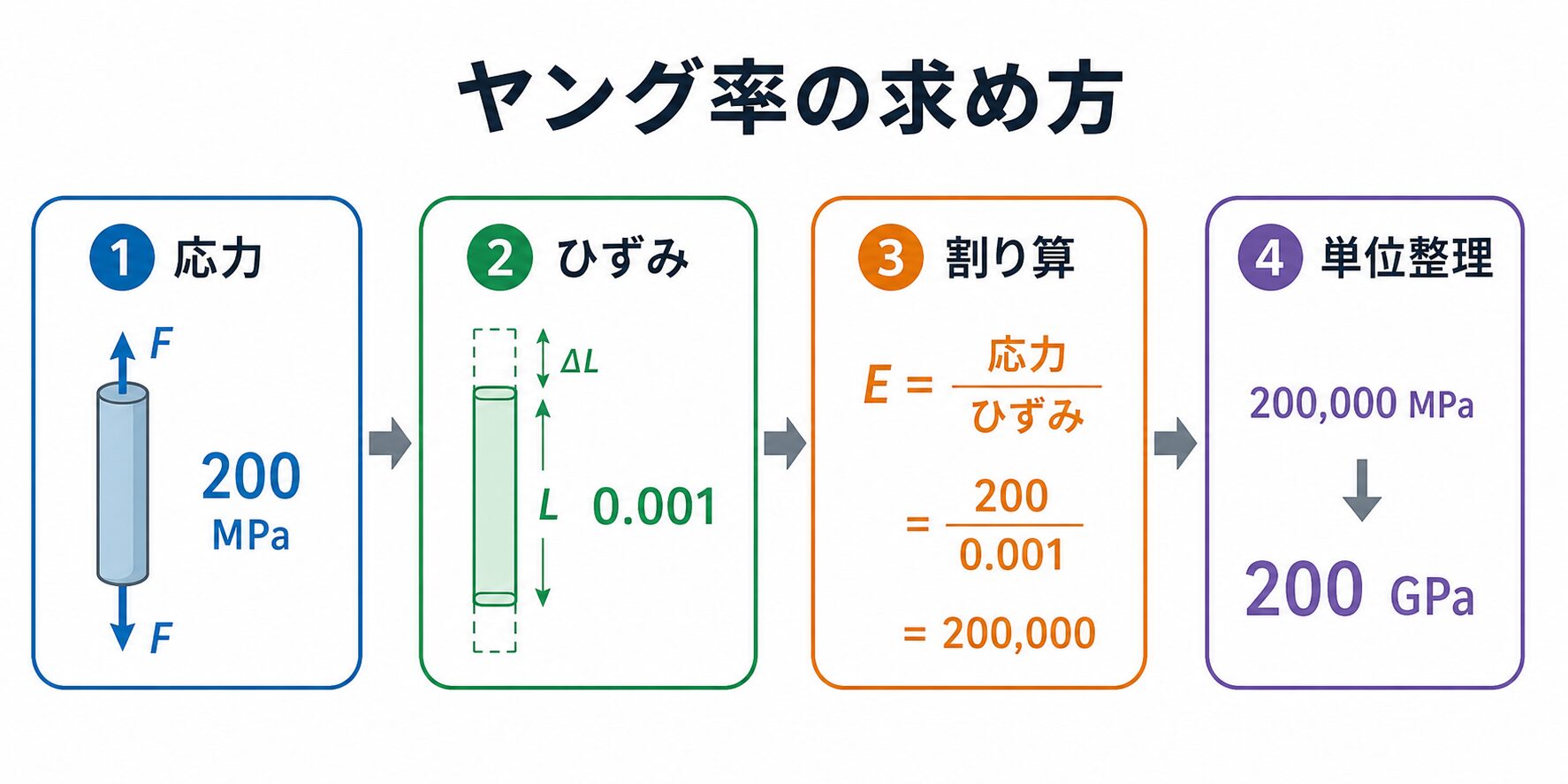

応力 200MPa、ひずみ 0.001 のときのヤング率を求めます。
| 手順 | 内容 | 結果 |
|---|---|---|
| 1 | 応力を確認する | 200MPa |
| 2 | ひずみを確認する | 0.001 |
| 3 | 応力 ÷ ひずみ を計算する | 200 ÷ 0.001 |
| 4 | 単位を整理する | 200,000MPa = 200GPa |
ひずみは長さの比なので、単位を持たない点も重要です。
土木・建設現場での活用場面
ヤング率はたわみ計算や部材比較で欠かせません。
鋼桁、RC部材、木材下地では、ヤング率の違いでたわみ量が変わります。構造計算では断面二次モーメントと組み合わせて、部材の変形量を評価します。
（関連記事: フックの法則とは？ばね定数と変形の関係） （関連記事: 断面二次モーメント）
まとめ：ヤング率の基本チェックリスト
- ☐ ヤング率は変形しにくさの指標と理解している
- ☐ 応力 ÷ ひずみで求められる
- ☐ ひずみは無次元量だと知っている
- ☐ 鋼材はおおむね200GPa前後と覚えている
- ☐ たわみ計算で重要な値だと理解している
FAQ
Q1. ヤング率が大きいと何が起きますか？
同じ力でも伸びにくく、たわみにくい材料になります。
Q2. ヤング率と強度は同じですか？
違います。ヤング率は変形しにくさ、強度は壊れにくさです。
Q3. 鋼とコンクリートではどちらが大きいですか？
一般に鋼のほうが大きいです。
Q4. 単位は何ですか？
MPa や GPa で表すことが多いです。
Q5. 現場ではどこで意識しますか？
梁や桁のたわみ確認、材料選定、構造計算で意識します。
