エキスパンションジョイントとは何か：定義をシンプルに理解しよう

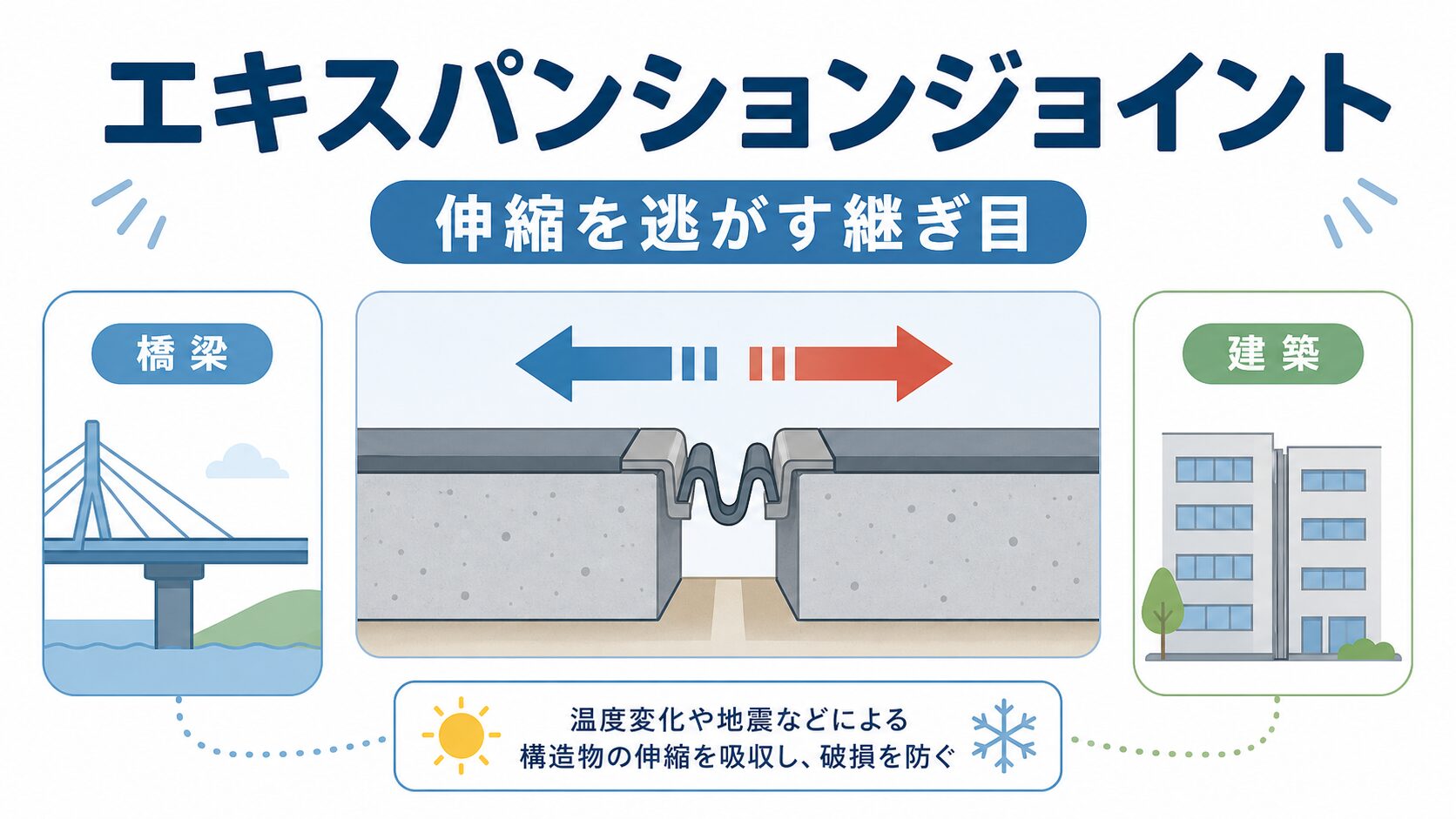

エキスパンションジョイントとは、温度変化や地震による変位を逃がすために設ける継ぎ目です。
構造物は気温や荷重でわずかに伸縮します。その動きを吸収しないと、ひび割れや押し合いが起こりやすくなります。
エキスパンションジョイントの詳細・分類・公式
設置場所と許容変位で形式を選びます。

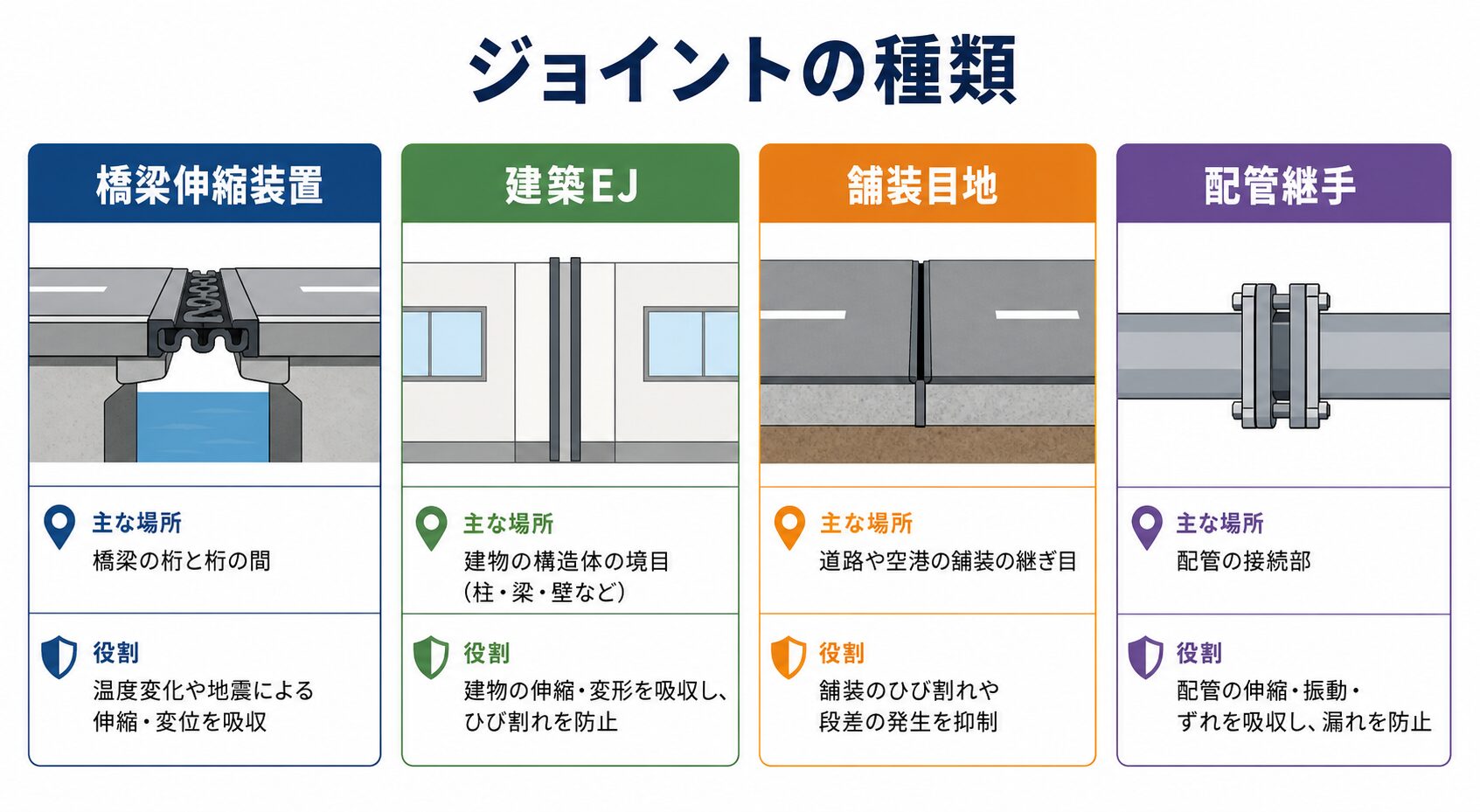

| 種類 | 主な場所 | 役割 | 注意点 |
|---|---|---|---|
| 橋梁伸縮装置 | 橋台・桁端 | 桁の伸縮を吸収 | 騒音・止水 |
| 建築EJ | 建物の継ぎ目 | 地震時の衝突防止 | 仕上げ納まり |
| 舗装目地 | コンクリート舗装 | ひび割れ抑制 | 目地材劣化 |
| 配管継手 | 設備配管 | 熱伸び吸収 | 漏水確認 |
必要な変位量を見誤ると、ジョイント破損につながります。
具体的な計算例・手順
点検時は見た目だけでなく、動きと止水も確認します。

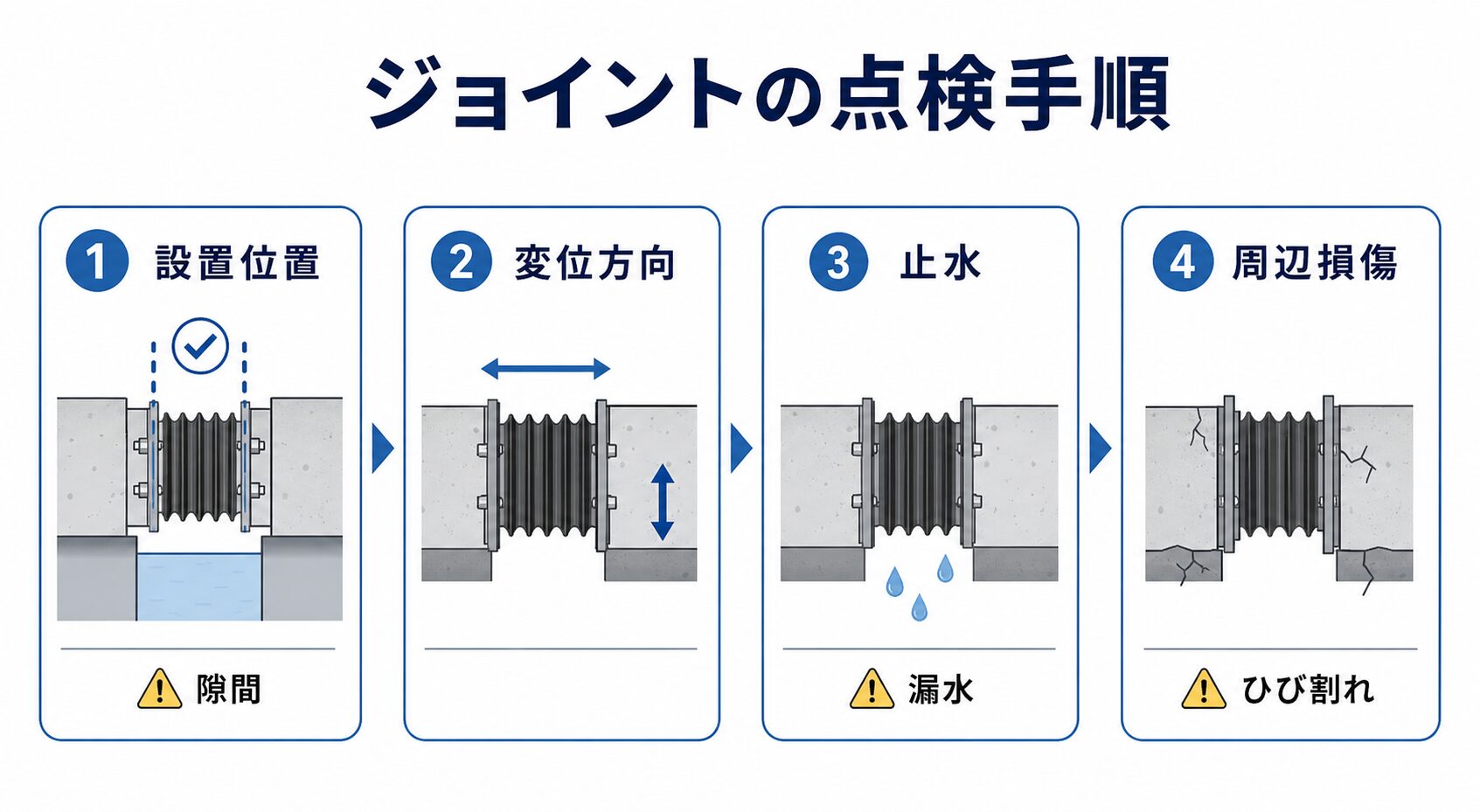

| 手順 | 内容 | 確認ポイント |
|---|---|---|
| 1 | 設置位置を確認する | 桁端、建物境目 |
| 2 | 変位方向を確認する | 伸縮、沈下、水平変位 |
| 3 | 仕上げや止水を確認する | 隙間、漏水、破断 |
| 4 | 周辺損傷を確認する | ひび割れ、欠け |
橋梁では、通行荷重で部材が傷みやすいため、定期点検が重要です。
土木・建設現場での活用場面
エキスパンションジョイントは伸縮と衝突回避の両方で使います。
橋では桁と橋台の間、建築では増築部分や長い建物の途中に設けます。地震時に建物同士がぶつからないよう、必要なクリアランスを確保する発想も同じです。
（関連記事: クリアランスとは？隙間量の意味と確保すべき理由） （関連記事: 橋梁とは？種類・構造・主要部材を土木の視点でわかりやすく解説）
まとめ：エキスパンションジョイントの基本チェックリスト
- ☐ 伸縮や地震変位を逃がす継ぎ目だと理解している
- ☐ 橋梁・建築・舗装で使い分けがある
- ☐ 必要な許容変位を確認している
- ☐ 止水材や仕上げ材の劣化も点検している
- ☐ クリアランス不足が損傷原因になると知っている
FAQ
Q1. エキスパンションジョイントはなぜ必要ですか？
構造物の伸び縮みや揺れを吸収するためです。
Q2. 橋の継ぎ目がガタガタするのはこれですか？
多くは橋梁の伸縮装置です。
Q3. 建物にも設けますか？
はい。長い建物や増築部で使います。
Q4. クリアランスとの違いは何ですか？
クリアランスは必要な隙間量、ジョイントはその隙間を持たせる部材や納まりです。
Q5. 点検では何を見るべきですか？
破損、漏水、段差、異音、周辺ひび割れを確認します。
