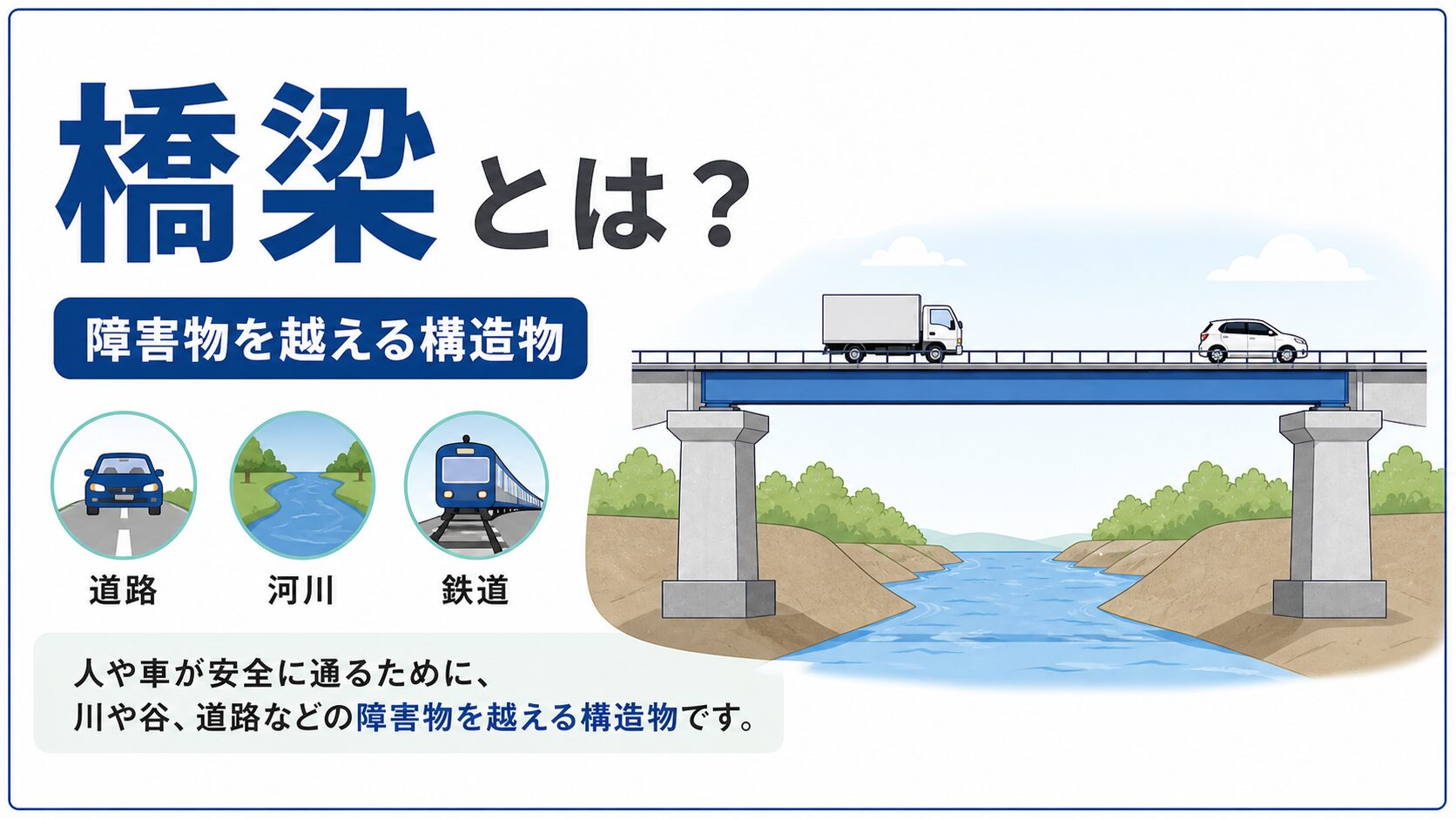

橋梁とは何か：定義をシンプルに理解しよう
橋梁（きょうりょう）とは、河川・海峡・谷・道路などの障害を渡るために架ける構造物の総称です。
一般に「橋」とも呼ばれますが、土木の専門用語では橋梁が正式名称です。
橋梁の設計・施工は1級土木施工管理技士の試験でも頻出の重要分野です。

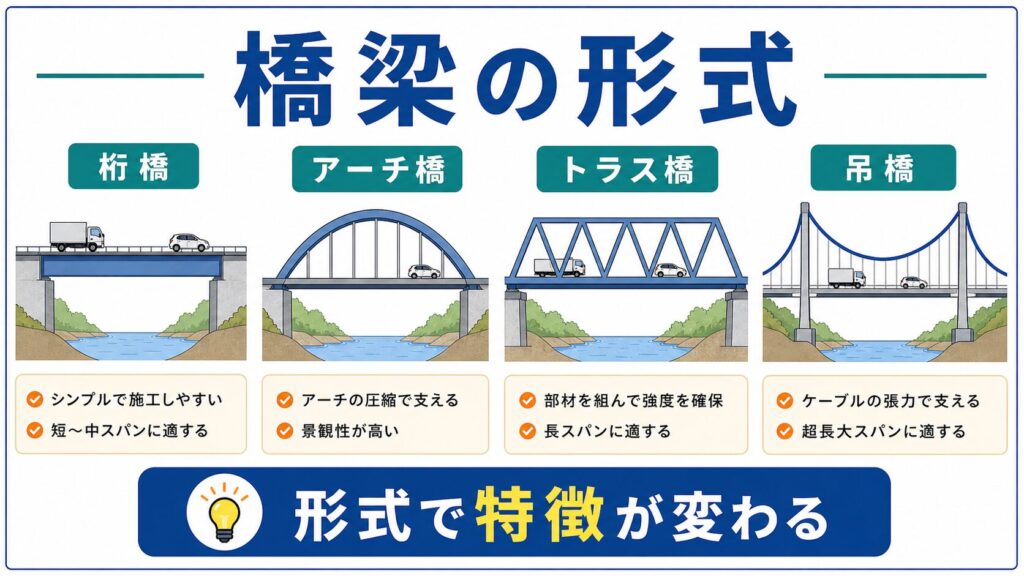

橋梁の主な種類
橋梁はその架設形式によって4種類に分けられます。
| 種類 | 荷重の伝達方法 | 主な特徴 |
|---|---|---|
| 桁橋 | 水平な桁が曲げで受ける | 最もシンプル。日本の道路橋の大半 |
| アーチ橋 | アーチ部材が圧縮で伝える | 景観評価が高い |
| 吊り橋 | ケーブルで桁を吊る | 長スパンに適する |
| ラーメン橋 | 桁と橋脚を剛接合 | 短スパンの高架橋に多い |
用途・スパン・景観要件に応じて形式を選定します。

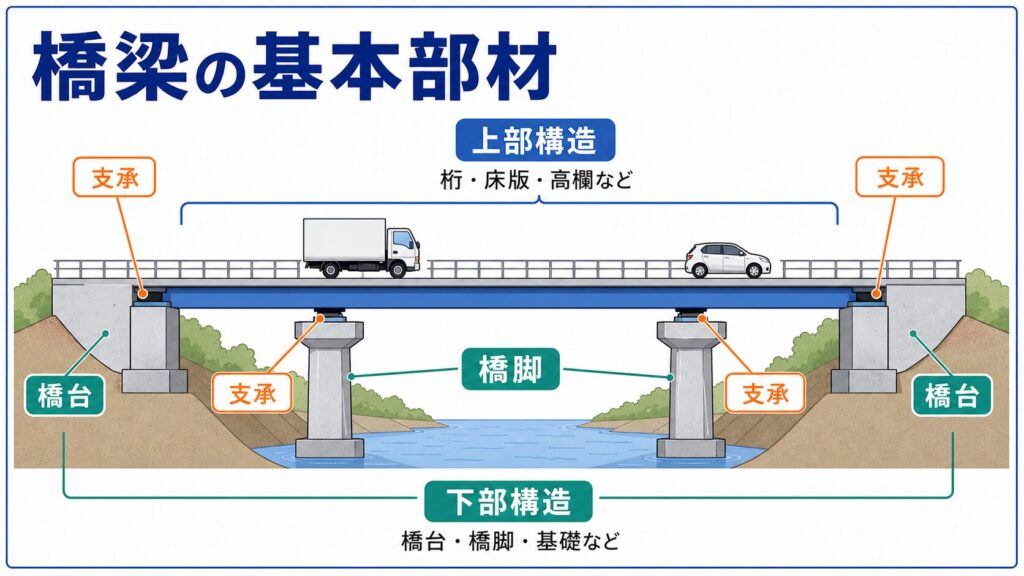

上部構造と下部構造の役割
橋梁は「上部構造」と「下部構造」の2層で成り立ちます。
- 上部構造：桁・床版・橋面・高欄。車両・人の荷重を直接受ける部分
- 下部構造：橋脚・橋台・基礎杭。荷重を地盤へ安全に伝える部分
- 支承（ししょう）：両者の接合部。温度変化や地震時の変位を吸収
支承の設計は耐震性能に直結するため、施工管理で特に重点管理する項目です。
施工管理のポイント
架設工法の選定と品質管理が橋梁工事の核心です。
- 架設工法：クレーン架設・張り出し架設・送り出し架設から現場条件で選択
- コンクリート管理：養生・かぶり厚確保・プレストレス管理が品質のカギ
- 基礎杭：鉛直精度の管理が下部構造の安全性を左右する
まとめ：橋梁の基本チェックリスト
- [ ] 橋梁＝障害を渡るための構造物の総称
- [ ] 種類：桁橋・アーチ橋・吊り橋・ラーメン橋
- [ ] 上部構造（桁・床版）＋下部構造（橋脚・橋台）
- [ ] 支承で温度変位・地震変位を吸収
- [ ] 施工管理の重点：架設工法・かぶり厚・杭精度
FAQ
Q1. 橋と橋梁の違いは何ですか？
一般用語が「橋」、土木の正式名称が「橋梁」です。設計・積算書類では橋梁を使います。
Q2. 日本で最も多い橋梁形式は？
桁橋です。構造がシンプルで施工コストが低く、道路橋の大多数を占めます。
Q3. 支承が壊れるとどうなりますか？
桁が橋台・橋脚からずれる「落橋」につながる危険があります。
Q4. 橋梁は1級土木施工管理技士の試験に出ますか？
出ます。種類・構造・架設工法・支承の役割が出題範囲です。
Q5. ラーメン橋のラーメンとは何ですか？
ドイツ語の「Rahmen（枠）」が語源です。桁と橋脚を剛接合した門型の構造を指します。
