この記事でわかること
– クリアランスの定義と設計上の役割
– 熱変形・施工誤差・地震変位への対応という3つの目的
– 橋梁・免震装置・鉄筋かぶりなど土木現場での具体例
目次
クリアランスとは何か：定義をシンプルに理解しよう

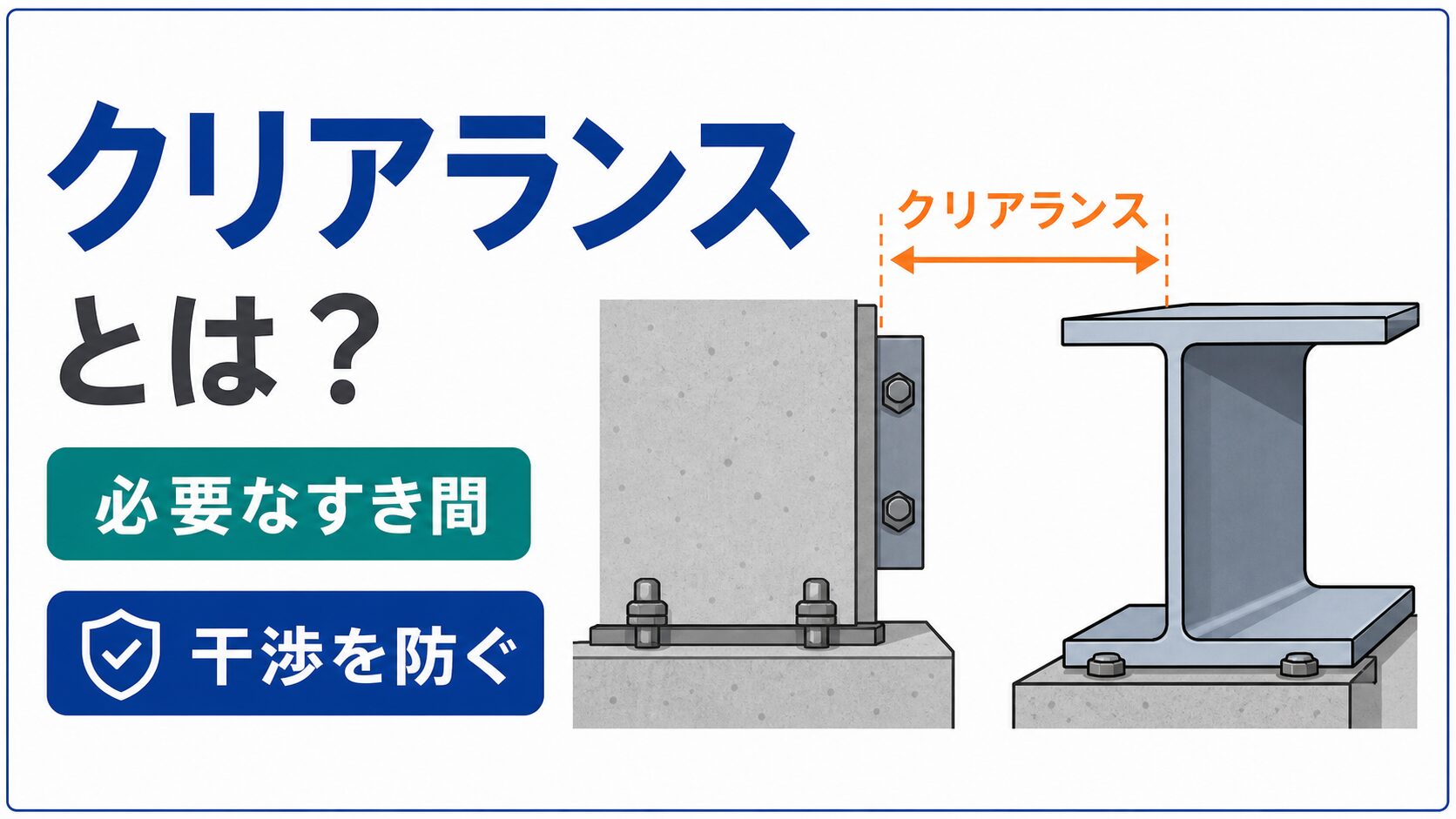

クリアランス（clearance）とは、2つの部材や構造物の間に設ける「隙間の量」のことです。
施工精度の確保・熱膨張・地震変位・施工誤差の吸収を目的として、設計段階で組み込まれます。
機械・建設・土木・電気設備など幅広い分野で使われる用語です。

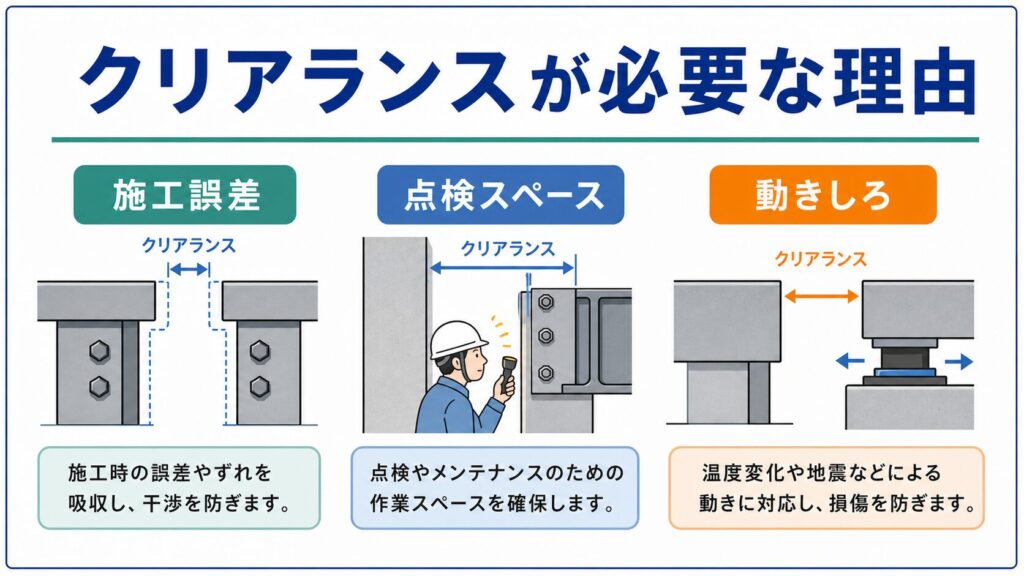

クリアランスが必要な3つの理由
部材間に適切な隙間を設けることには明確な理由があります。
| 理由 | 内容 | 代表例 |
|---|---|---|
| ①熱変形への対応 | 金属・コンクリートは温度で膨張・収縮する | 橋梁の伸縮装置 |
| ②施工誤差の吸収 | 現場での寸法誤差を吸収して施工を可能にする | 鉄骨の建て方クリアランス |
| ③地震・振動への対応 | 地震時の相対変位を吸収し衝突（ハンマーリング）を防ぐ | 免震建物の外周隙間 |
クリアランスが不足すると、熱膨張による破損や地震時の構造損傷につながります。
土木・建設でのクリアランスの例
現場ごとに設計値が決まっており、施工精度で確保します。
- 橋梁の伸縮装置（ジョイント）：温度変化による桁の伸縮を吸収するために設定
- 鉄筋のかぶり厚さ：主筋から部材表面まで一定の距離を保ち、耐久性を確保
- 耐震スリット：地震時に壁が柱・梁と独立して変形できるように設けた隙間
- 免震装置周囲のクリアランス：大地震時の水平変位（最大60cm程度）を確保

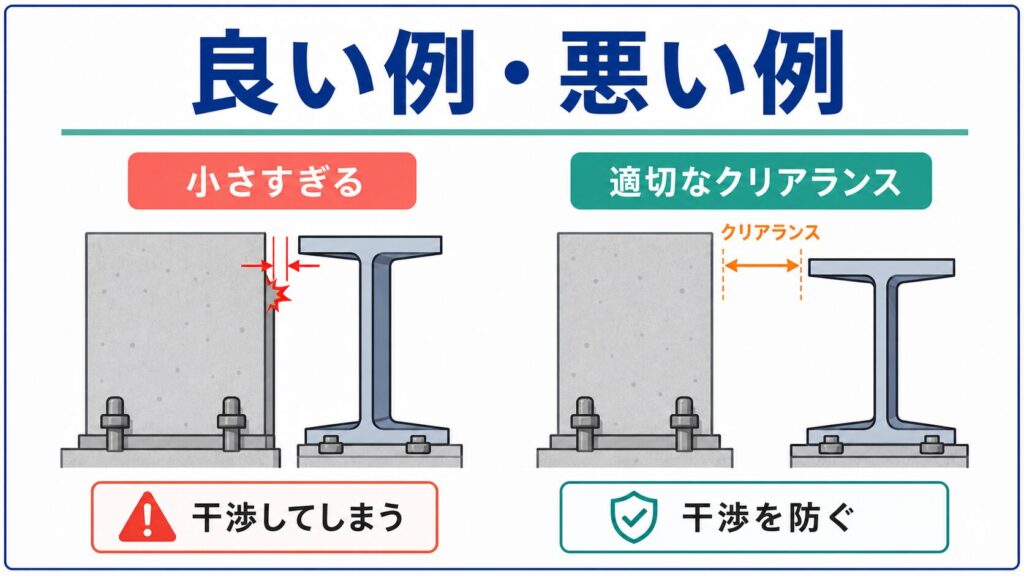

クリアランス不足のリスク
設計値を下回ると様々な問題が生じます。
- 橋梁：桁の熱膨張で逃げ場がなく、桁端部の損傷や橋台へのせん断力増大
- 建物：地震時に隣接部材が衝突し、仕上げ材の剥落・構造損傷が発生
- 機械設備：振動で部材が干渉し、摩耗・破損が加速
設計クリアランスを施工精度管理で確実に実現することが不具合防止の基本です。
まとめ：クリアランスの基本チェックリスト
- [ ] クリアランス＝部材間に設ける隙間の量
- [ ] 目的：熱変形・施工誤差・地震変位への対応
- [ ] 橋梁・免震・かぶり厚さに必ず設定されている
- [ ] 不足すると破損・衝突・剥落のリスク
- [ ] 施工精度管理で設計値どおりに確保する
FAQ
Q1. クリアランスはどこで決まりますか？
設計図書（構造図・施工図）に記載されます。材料の熱膨張係数や地震時変位量から計算して設定します。
Q2. かぶり厚さとクリアランスは同じですか？
異なります。かぶり厚さは鉄筋の耐久性・防錆を目的とした最低寸法で、クリアランスは変位・誤差吸収の隙間です。
Q3. 免震建物のクリアランスはどのくらいですか？
大型免震建物では水平方向に50〜60cmの隙間が設けられます。外壁と基礎の間に確認できます。
Q4. 施工管理試験でクリアランスは出ますか？
橋梁の伸縮装置・かぶり厚さの問題として出題されることがあります。
Q5. クリアランスは大きいほど良いですか？
必要以上に大きくすると外観・機能上の問題が生じます。設計値の範囲内で確保することが重要です。
