N/mとは何か：定義をシンプルに理解しよう
N/mとは、1メートルあたり何ニュートンの力が作用するかを表す単位です。

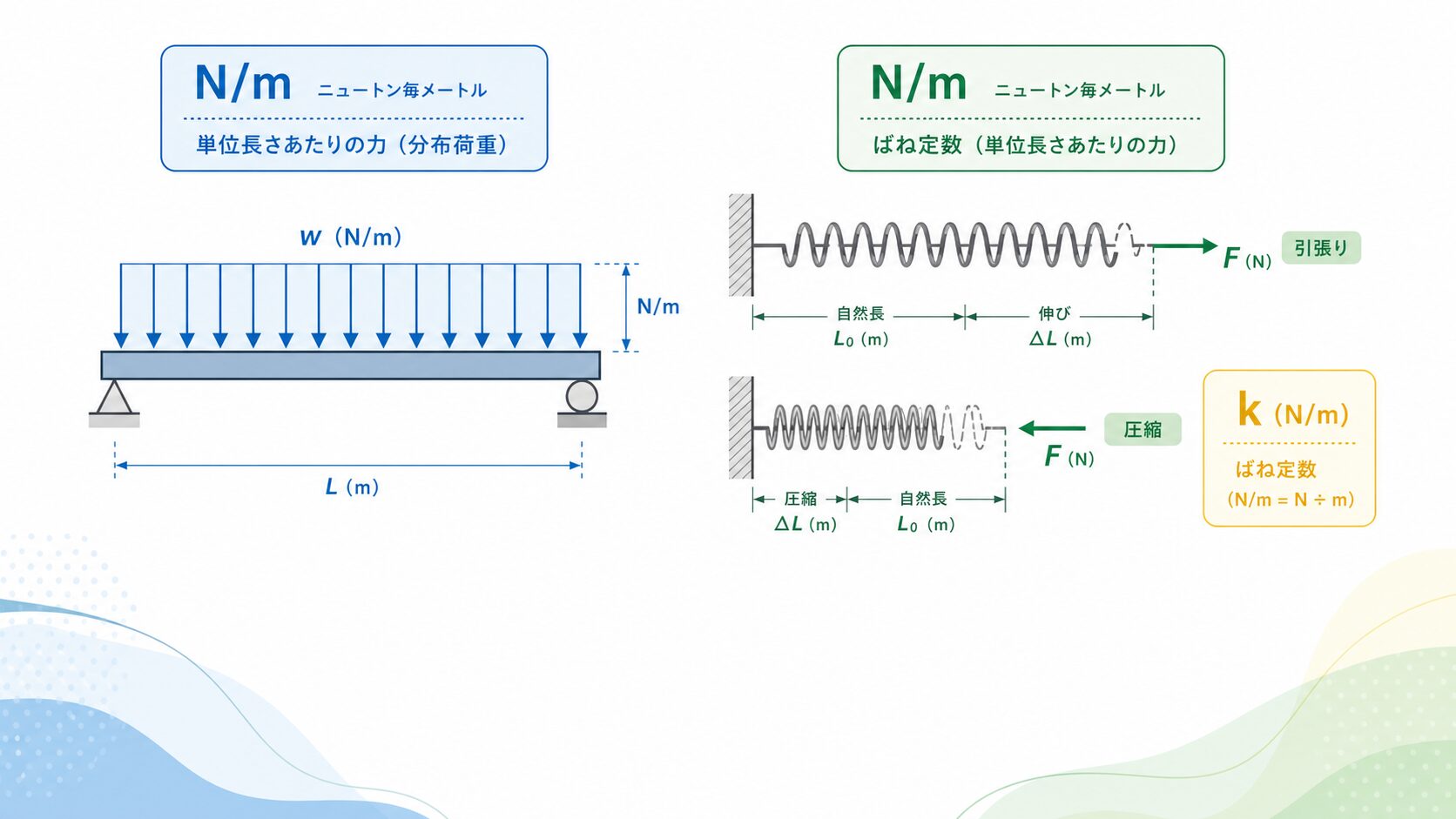

読み方は「ニュートン毎メートル」です。ばね定数では1m伸ばすのに必要な力、構造計算では線荷重を表す単位として使います。

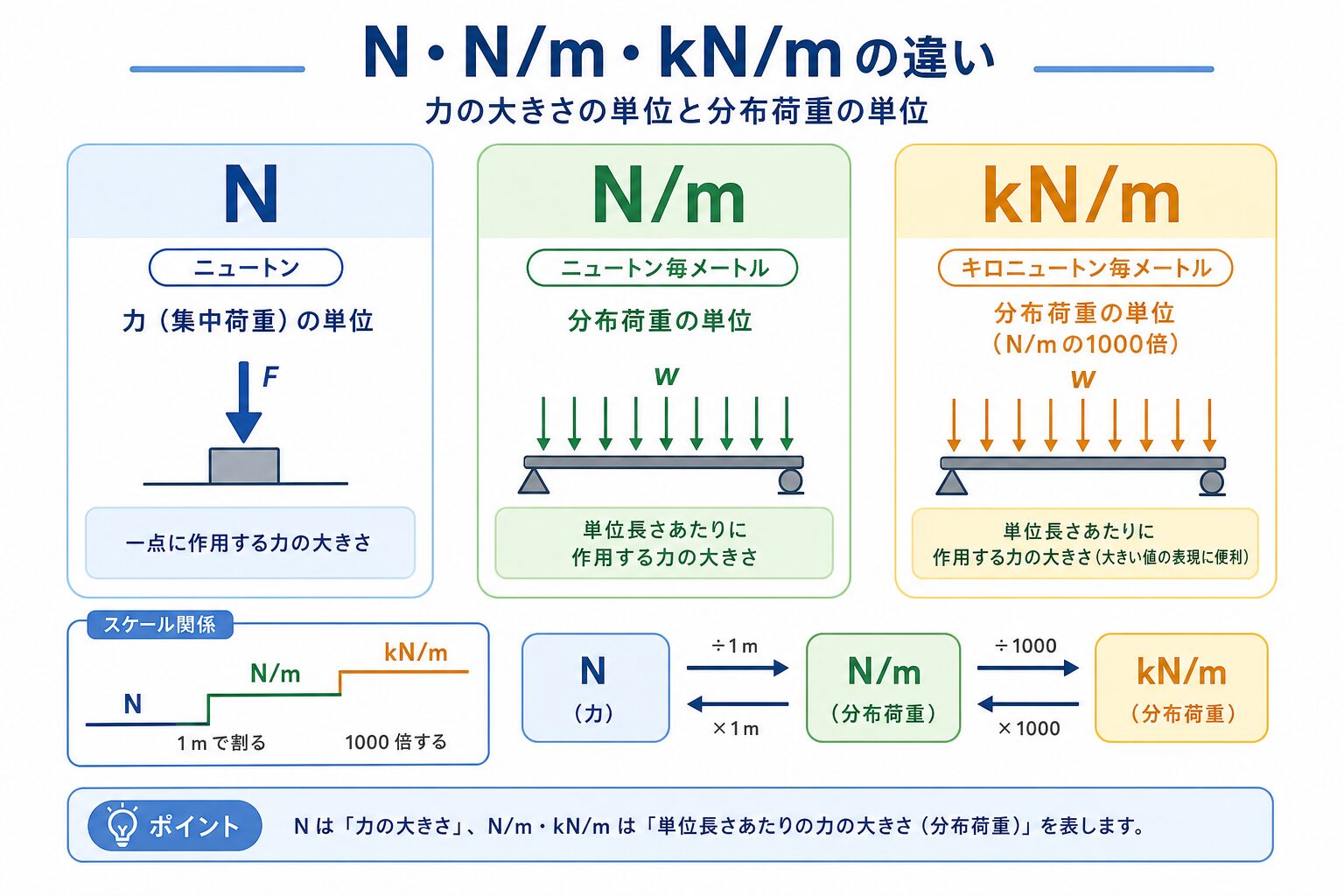

N/mの詳細・分類・公式
同じN/mでも、文脈で意味が少し変わります。
| 用途 | 意味 | 基本式 |
|---|---|---|
| 線荷重 | 1mあたりの荷重 | 合力 = w × L |
| ばね定数 | 1m変形させる力 | 力 = k × x |
| kN/m | N/mの1000倍 | 1kN/m = 1000N/m |
| N/mm | 1mmあたりの力 | 1N/mm = 1000N/m |
土木では大きな荷重を扱うため、kN/mで表すことが多いです。

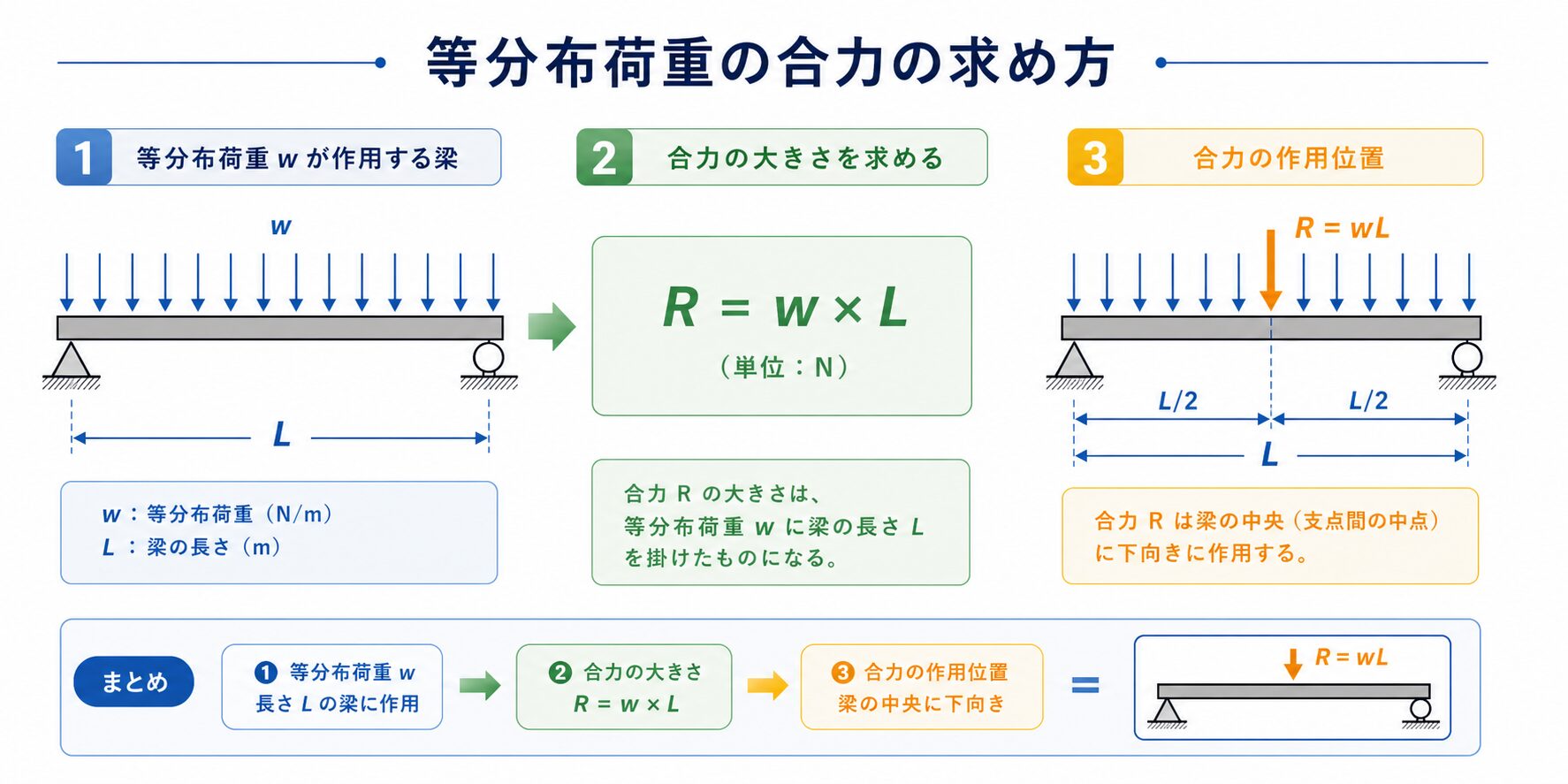

具体的な計算例・手順
2kN/mの等分布荷重が5m作用する場合です。
| 手順 | 内容 | 計算 |
|---|---|---|
| 1 | 線荷重を確認 | 2kN/m |
| 2 | 作用長さを確認 | 5m |
| 3 | 合力を計算 | 2 × 5 = 10kN |
| 4 | 作用位置を確認 | 中央の2.5m位置 |
等分布荷重は、合力に直すと中央に作用する集中荷重として扱えます。
土木・建設現場での活用場面
N/mやkN/mは梁、床版、土留め、仮設材の荷重整理で使います。
たとえば手すり荷重、配管荷重、壁の自重などは、長さ方向に分布するため線荷重として扱います。単位をそろえずにN/mとkN/mを混ぜると1000倍の差が出るため、計算前に単位確認が必要です。
まとめ：N/mの基本チェックリスト
- ☐ N/mは1mあたりの力を表すと理解している
- ☐ 1kN/m = 1000N/m と換算できる
- ☐ 線荷重の合力はw × Lで求められる
- ☐ 等分布荷重の合力位置は中央だと知っている
- ☐ N/mとkN/mを混同しないよう単位を確認している
FAQ
Q1. N/mは何と読みますか？
ニュートン毎メートルと読みます。
Q2. NとN/mの違いは何ですか？
Nは力そのもの、N/mは1mあたりの力です。
Q3. kN/mへ換算するには？
N/mを1000で割るとkN/mになります。
Q4. ばね定数でもN/mを使いますか？
使います。ばね定数kは力 ÷ 変位で表します。
Q5. 土木ではどちらをよく使いますか？
大きな荷重を扱うため、実務ではkN/mがよく使われます。
