この記事でわかること
– 飽和とは何か：間隙が水で満たされた状態の定義
– 飽和度・含水比 の計算方法と土質パラメータ
– 液状化・地盤強度に関わる土木設計での注意点

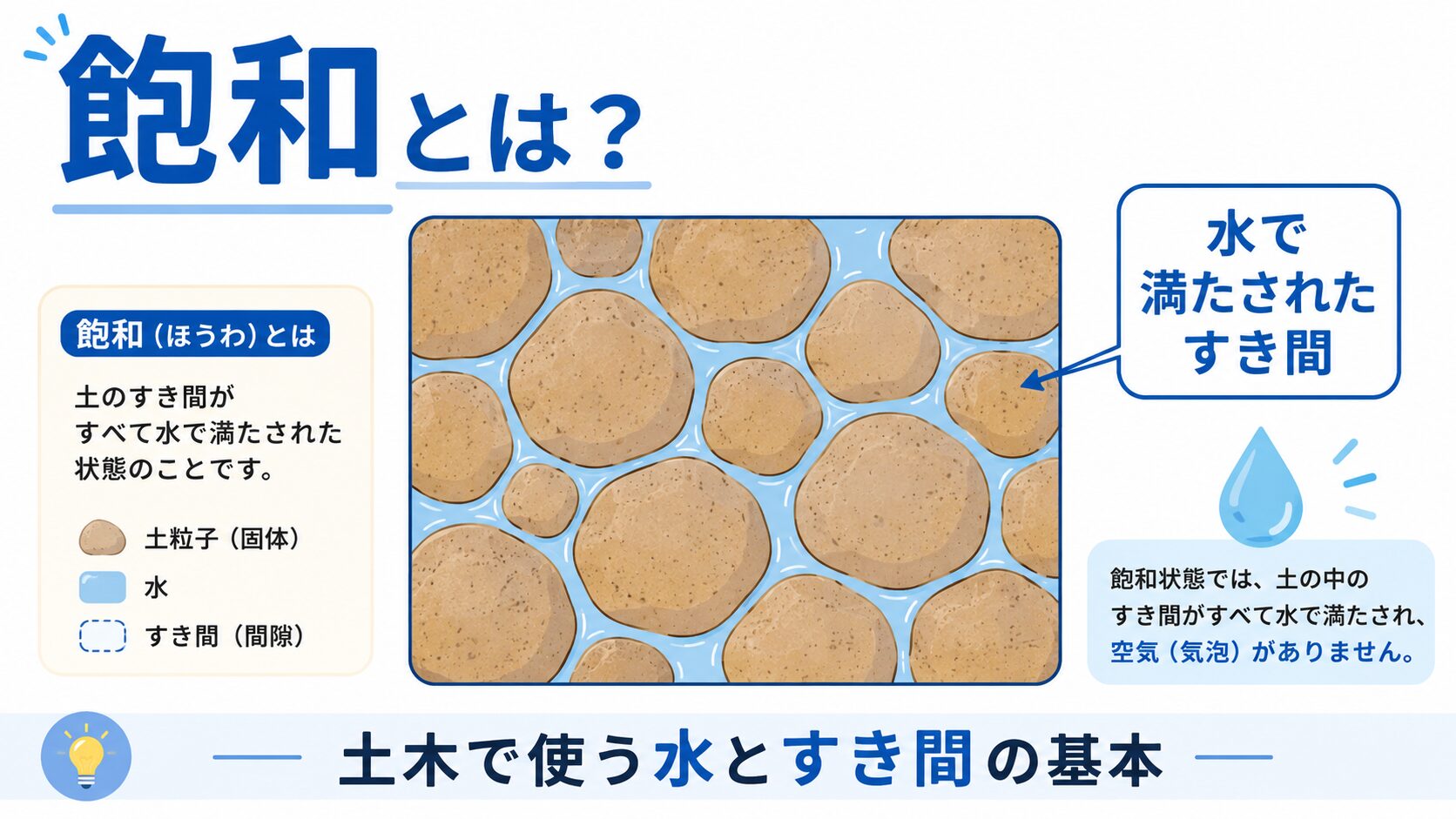

飽和とは何か：定義をシンプルに理解しよう
飽和（ほうわ）とは、土・コンクリートなどの間隙（空隙）がすべて水で満たされた状態です。
飽和度 Sr ＝ 100% になると間隙に空気がなくなり、排水できない状態では間隙水圧が上昇します。
液状化現象 や地盤強度低下は、この飽和状態と過剰間隙水圧が引き金になります。

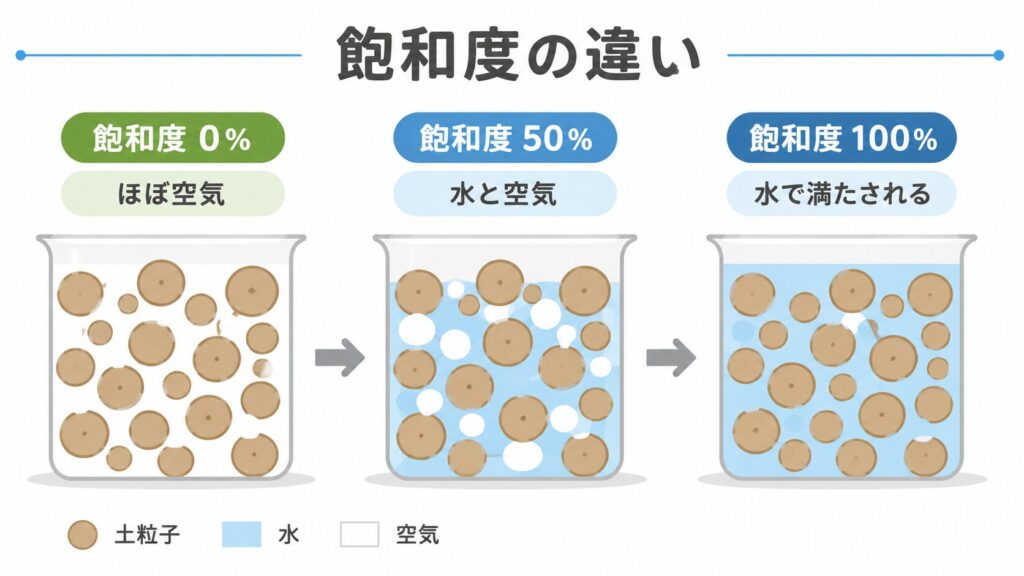

飽和度と関連する土質パラメータ
飽和に関係する基本的な指標をまとめます。
| 指標 | 記号 | 定義 | 完全飽和時 |
|---|---|---|---|
| 飽和度 | Sr | 間隙水体積 / 間隙総体積 × 100 | Sr ＝ 100% |
| 含水比 | w | 水の質量 / 乾燥土の質量 × 100 | 飽和含水比 |
| 間隙比 | e | 間隙体積 / 固体体積 | — |
| 間隙率 | n | 間隙体積 / 全体体積 × 100 | — |
| 有効応力 | σ’ | 全応力 − 間隙水圧（σ’ ＝ σ − u） | u が大きい |
具体的な計算例
飽和度 Sr の計算（e ＝ 0.8、w ＝ 28%、Gs ＝ 2.65 の場合）
| ステップ | 計算 | 結果 |
|---|---|---|
| Sr ＝ w × Gs / e | 0.28 × 2.65 / 0.8 | Sr ＝ 0.928 ≒ 92.8% |
有効応力 σ’ の計算（水深 3 m の飽和地盤・γ ＝ 18 kN/m³）
| ステップ | 計算 | 結果 |
|---|---|---|
| ① 全応力 σ | 18 kN/m³ × 3 m | 54 kPa |
| ② 間隙水圧 u | 10 kN/m³ × 3 m | 30 kPa |
| ③ 有効応力 σ’ | 54 − 30 | 24 kPa |
土木・建設現場での活用場面
飽和状態の把握は地盤設計の根幹です。
- 液状化判定：N 値と飽和砂地盤の粒度から液状化危険度を評価
- 圧密沈下計算：飽和粘土層の排水・圧密に伴う沈下量を計算
- 法面・盛土安定：降雨で飽和した斜面は有効応力が低下し崩壊リスクが上昇
- 地下水位確認：飽和帯（地下水面以下）では基礎の浮き上がり（アップリフト） を検討
- コンクリート配合：骨材の表面乾燥飽和状態（SSD） が配合設計の基準
地盤が飽和するほど強度が低下するため、排水設計が重要になります。 （関連記事: 水の密度）
まとめ：飽和の基本チェックリスト
- ☐ 飽和とは間隙がすべて水で満たされた状態（Sr ＝ 100%） であることを理解した
- ☐ 有効応力 σ’ ＝ σ − u の公式で地盤強度が間隙水圧に左右されることを把握した
- ☐ 飽和砂地盤で液状化が発生しやすい理由を説明できる
- ☐ 骨材の SSD（表面乾燥飽和状態） がコンクリート配合の基準であることを確認した
- ☐ 降雨で法面・盛土が飽和すると崩壊リスクが高まることを理解した
FAQ
Q1. 飽和と飽水の違いは何ですか？
飽和は間隙が完全に水で満たされた状態（Sr ＝ 100%）、飽水はほぼ同義です。土質工学では飽和（Saturated）という用語を標準的に使います。

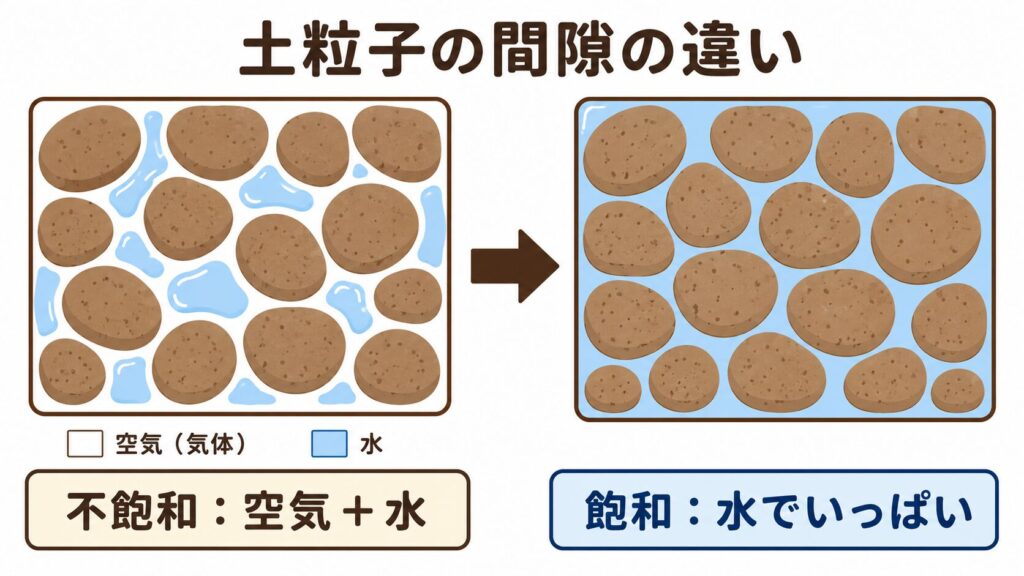

Q2. 不飽和地盤と飽和地盤では強度がどう違いますか？
不飽和地盤はサクション（負の間隙水圧）により見かけの粘着力が発生し、飽和地盤より強く安定することが多いです。降雨で飽和すると強度が急激に低下します。
Q3. 液状化が起きやすい地盤の特徴は？
緩い飽和砂地盤（N 値 < 15 程度） で、地下水位が浅い場合です。細かい砂・埋立地・旧河道・干拓地が特にリスクが高いです。
Q4. コンクリート骨材の SSD（表面乾燥飽和状態）とは何ですか？
骨材の内部は水で飽和しているが、表面に余分な水がない状態です。SSD 状態の骨材を配合設計の基準にすることで、配合水量のばらつきを防ぎます。
Q5. 飽和地盤で基礎を設計する際の注意点は？
浮力（アップリフト） の検討が必要です。地下水位が上昇すると基礎・地下構造物が浮き上がるリスクがあります。おもりコンクリート・アンカーボルトで対策します。
