この記事でわかること
– MPa（メガパスカル） とは何か：読み方と基本の意味
– 1 MPa ＝ 1 N/mm² が土木で最重要な理由
– コンクリート強度・鋼材・地盤など現場での使い方
MPaとは何か：まず読み方と意味を押さえよう
MPa（メガパスカル）は、圧力・応力の大きさを表す単位です。

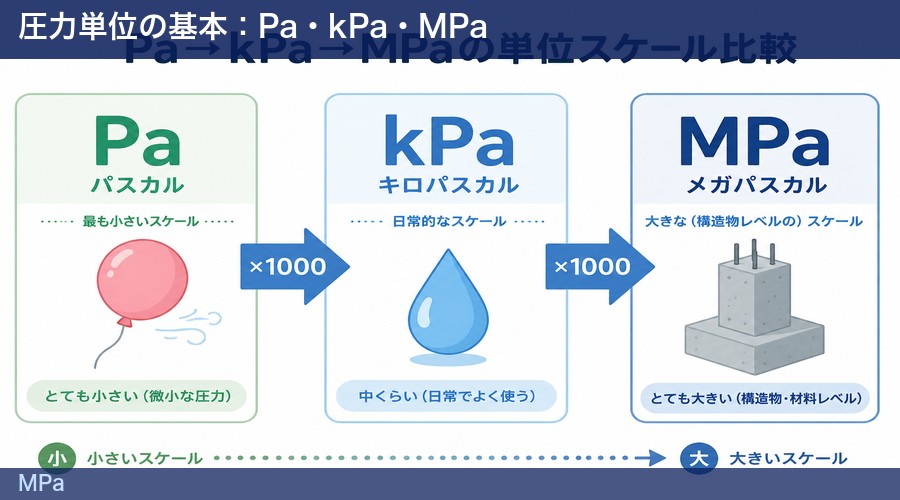

「メガ（M）」は 100万倍を意味する接頭辞なので、1 MPa ＝ 1,000,000 Pa（パスカル）になります。
Pa（パスカル）は「1 m² に 1 N の力が働くときの圧力」を表す SI 単位の基本形です。
タイヤの空気圧が約 0.25 MPa、水深 100 m の水圧が約 1 MPa、と聞くとスケール感がつかみやすくなります。
圧力単位の換算早見表
土木・建設でよく出る単位との換算をまとめました。
| 単位 | 記号 | 1 MPa との関係 | 主な使いどころ |
|---|---|---|---|
| ニュートン毎平方ミリ | N/mm² | 1 MPa ＝ 1 N/mm² | 構造設計・材料強度 |
| キロパスカル | kPa | 1 MPa ＝ 1,000 kPa | 地盤支持力・水圧 |
| パスカル | Pa | 1 MPa ＝ 1,000,000 Pa | 物理・気象計算 |
| キログラム重毎平方センチ | kgf/cm² | 1 MPa ≒ 10.2 kgf/cm² | 旧来の施工管理資料 |
最も重要な等価関係は 「1 MPa ＝ 1 N/mm²」 です。
構造設計書に「コンクリート強度 30 MPa」と書いてあれば、「1 mm² あたり 30 N の圧縮力に耐える」と読み替えられます。
現場で見るMPaの数値：具体例で理解しよう

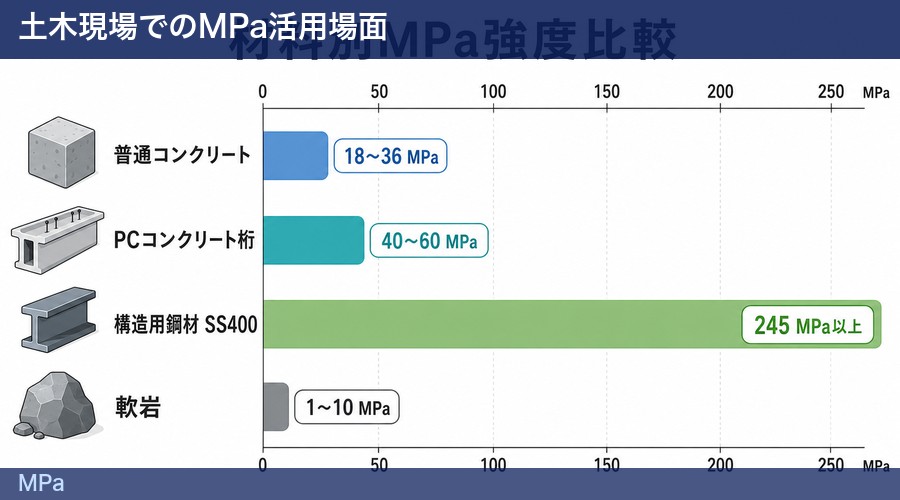

材料ごとの強度をMPaで比較すると、数値の大きさの感覚がつかめます。
| 材料・用途 | 強度の目安 | 補足 |
|---|---|---|
| 普通コンクリート（設計基準強度） | 18〜36 MPa | 一般の土木構造物に使用 |
| PC（プレストレスト）コンクリート | 40〜60 MPa | 橋梁・プレキャスト桁 |
| 構造用鋼材 SS400 の降伏点 | 245 MPa 以上 | 鉄骨・橋梁の鋼材 |
| 軟岩の一軸圧縮強度 | 1〜10 MPa | 岩盤分類の判定基準 |
たとえばコンクリートの「設計基準強度 24 MPa」は、直径 10 cm・高さ 20 cm の円柱を 28日間養生して圧縮試験したとき、24 N/mm² 以上を満たす配合にすることを意味します。
土木・建設現場での活用場面
MPa は構造設計から施工管理まで、あらゆる場面で登場します。
- コンクリート品質管理：供試体の圧縮強度を MPa で記録・合否判定
- 鋼材の設計照査：許容応力度（引張・圧縮・せん断）を N/mm²＝MPa で確認
- 地盤調査・岩盤分類：一軸圧縮強度を MPa で評価し、掘削工法の選定に利用
- 油圧機器の管理：ジャッキ・プレス機の作動圧を MPa 表示で設定・確認
旧来の設計書で kgf/cm² が使われている場合は「× 0.098 ≒ MPa」で換算できます。
まとめ：MPa の基本チェックリスト
- ☐ MPa はメガパスカルと読み、圧力・応力の単位
- ☐ 1 MPa ＝ 1 N/mm² ──土木で最も重要な等価関係
- ☐ 1 MPa ＝ 1,000 kPa ＝ 1,000,000 Pa
- ☐ コンクリート設計基準強度は 18〜36 MPa が一般的
- ☐ kgf/cm² との換算は × 0.098 で MPa に変換できる
FAQ
Q1. MPa と N/mm² はまったく同じ単位ですか？
はい、数値も大きさも完全に同じです。規格書によって表記が異なるだけで、どちらも同じ圧力・応力を表しています。
Q2. kPa はどんな場面で使いますか？
地盤の支持力や間隙水圧など、比較的小さな圧力を扱う場面で使います。1 kPa ＝ 0.001 MPa です。
Q3. 設計基準強度が 30 MPa のコンクリートは何が違いますか？
24 MPa のコンクリートより1 mm² あたり 6 N 分だけ高い圧縮力に耐えられる配合です。高強度になるほど水セメント比が低くなり、密実で耐久性も上がります。
Q4. 鋼材の「降伏点 245 MPa」とはどういう意味ですか？
1 mm² あたり 245 N の力が加わると鋼材が塑性変形（もとに戻らなくなる）するという意味です。設計では降伏点を超えないよう応力を管理します。
Q5. GPa（ギガパスカル）も土木で使いますか？
はい。鋼材の縦弾性係数（ヤング率）は約 200 GPa（＝ 200,000 MPa） と非常に大きな値になるため GPa を使います。コンクリートのヤング率は約 25〜30 GPa 程度です。
