この記事でわかること
- ケーソン の意味
- 種類・構造 のポイント
- 図面・現場での確認方法
目次
ケーソンとは何か：定義をシンプルに理解しよう

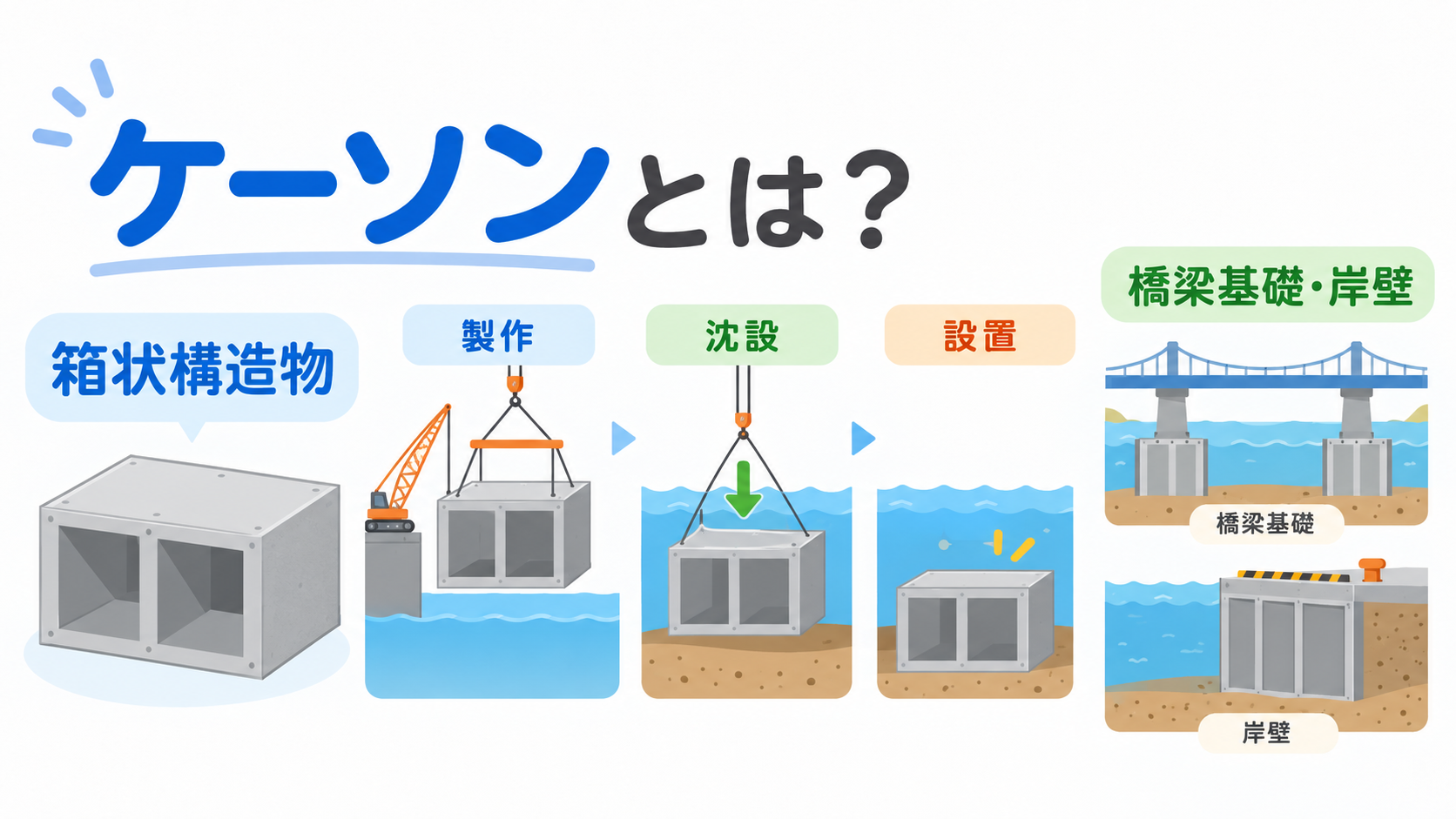

ケーソンとは、箱状の構造物を地中や水中へ沈設し、基礎や岸壁として使う工法・構造物です。
英語のcaisson（箱）に由来します。大型橋梁の基礎、港湾の岸壁、防波堤などで使われ、設置条件に応じて施工方法を選びます。
ケーソンの詳細・比較・ポイント
意味や種類、注意点を表で整理すると全体像がつかみやすくなります。

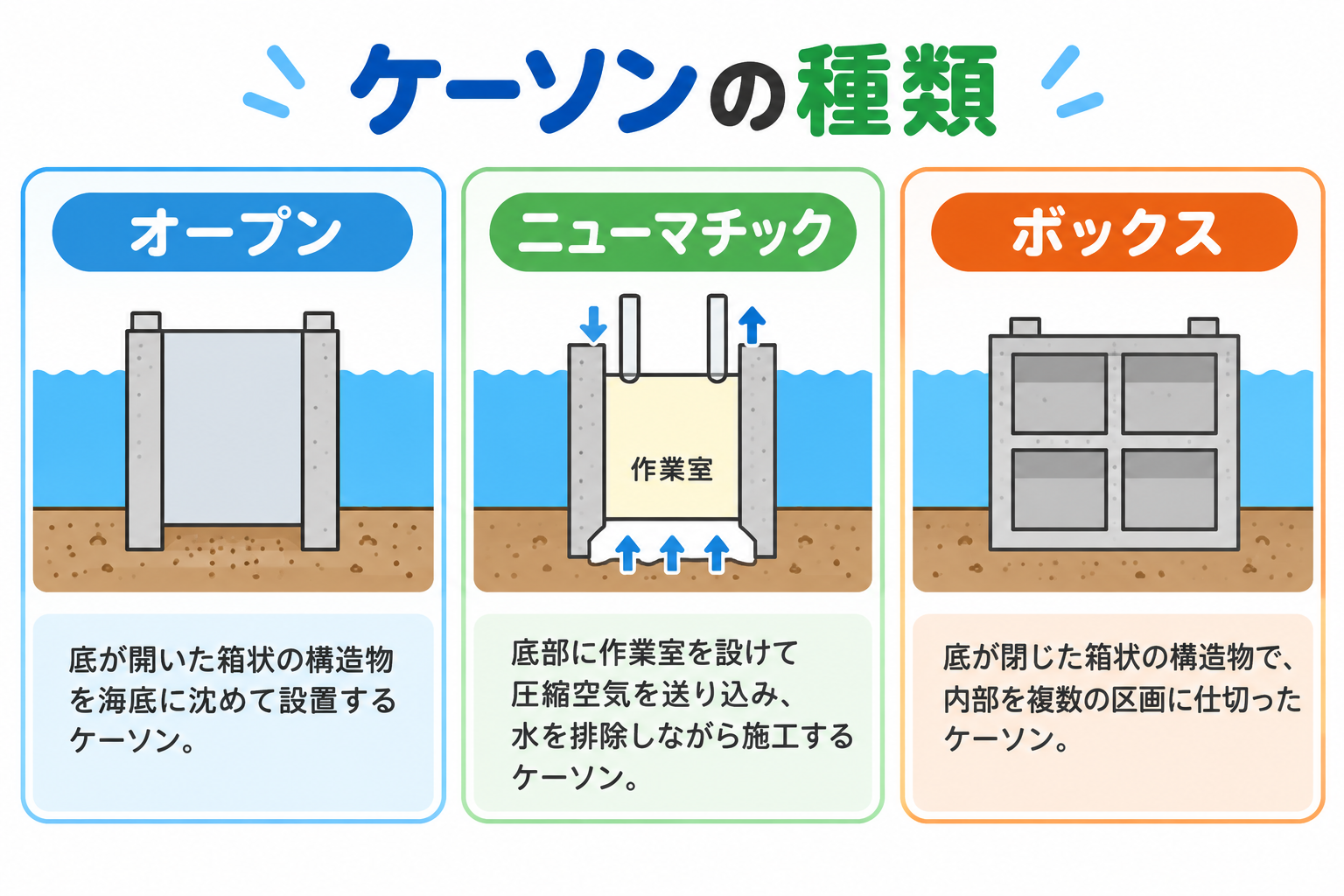

| 項目 | 内容 | ポイント |
|---|---|---|
| オープンケーソン | 底が開いた函体を掘削しながら沈下 | 橋脚基礎など |
| ニューマチックケーソン | 作業室へ圧縮空気を送る | 地下水下の深い基礎 |
| ボックスケーソン | 完成した箱体を据え付ける | 岸壁・防波堤 |
| 共通点 | 自重や載荷で所定位置へ設置 | 位置と傾斜を管理 |
ケーソンの見方・計算・手順
何を順番に確認するかを決めておくと、途中で迷いにくくなります。

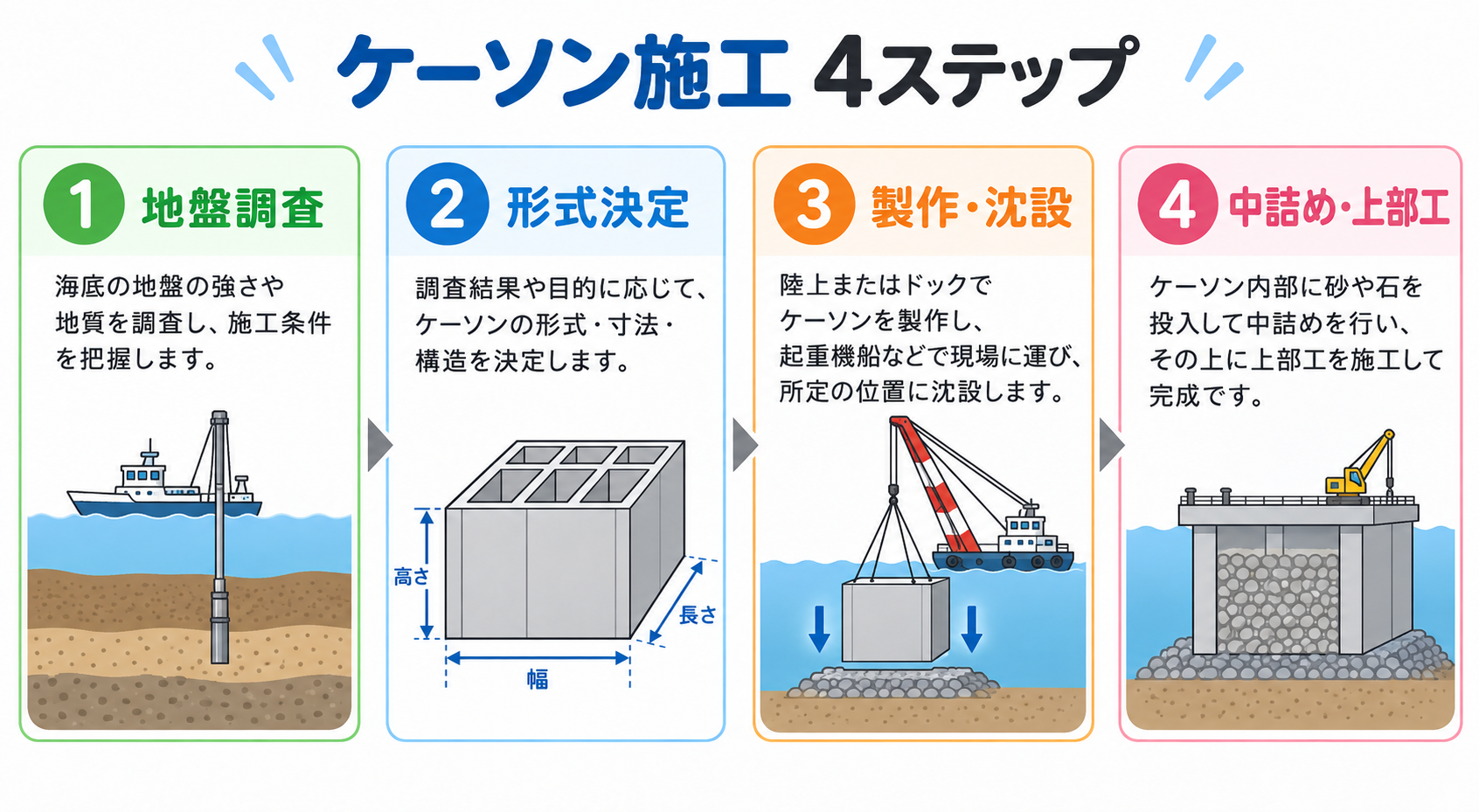

| 手順 | やること | ポイント |
|---|---|---|
| 1 | 地盤・水深を調査 | 支持層と施工条件を確認 |
| 2 | 形式と寸法を決定 | 荷重と用途に合わせる |
| 3 | 製作・沈設 | 位置と鉛直性を管理 |
| 4 | 中詰め・上部工を施工 | 支持状態を確認 |
土木・建設現場での活用場面
学校計算や用語の知識でも、現場の数量整理や図面理解につながる視点があります。
橋梁基礎では、沈設中の傾斜、周辺地盤の変位、支持層への到達を継続して確認します。水中工事では潮位や浮力も施工計画へ反映し、安全な順序で作業します。
まとめ：ケーソンの基本チェックリスト
- ケーソンの意味を説明できる
- 主な種類や役割を区別できる
- 図面上の位置を確認できる
- 施工上の注意点を把握した
- 現場での使い方をイメージできる
FAQ
Q1. ケーソンは何語ですか？
英語のcaissonで、箱を意味します。
Q2. どこで使いますか？
橋梁基礎、岸壁、防波堤などです。
Q3. 井筒基礎との関係は？
オープンケーソンは井筒基礎とも呼ばれます。
Q4. 水中だけの工法ですか？
地中の大型基礎にも使います。
Q5. 施工で重要な点は？
位置、傾斜、支持層、周辺変位の管理です。
