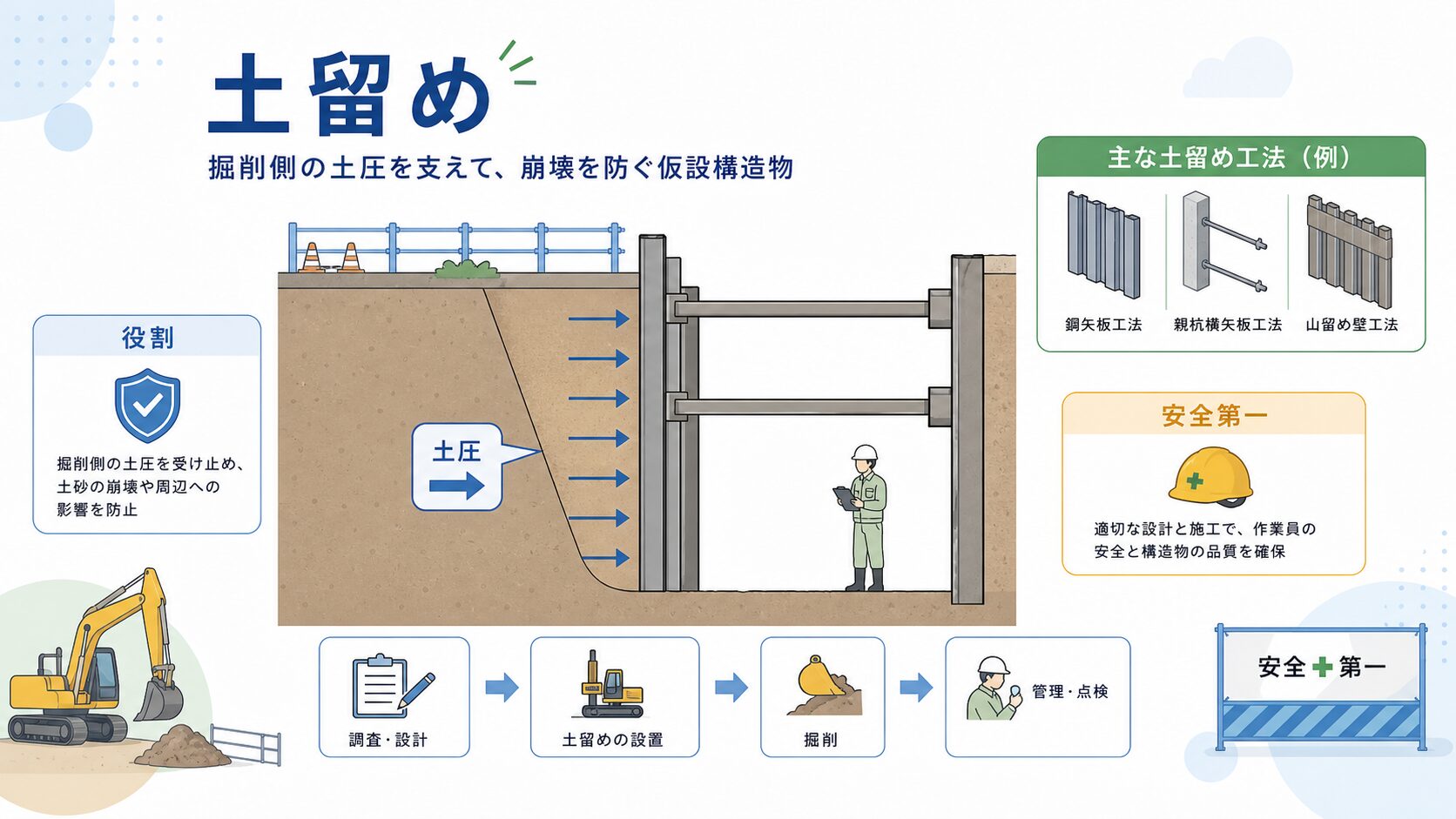

土留めとは何か：定義をシンプルに理解しよう
土留めとは、掘削面や斜面の土が崩れないように支える仮設または本設の構造です。
地盤を掘ると土圧や水圧で崩れるおそれがあります。土留めは作業空間を確保し、周辺地盤や構造物を守るために設けます。

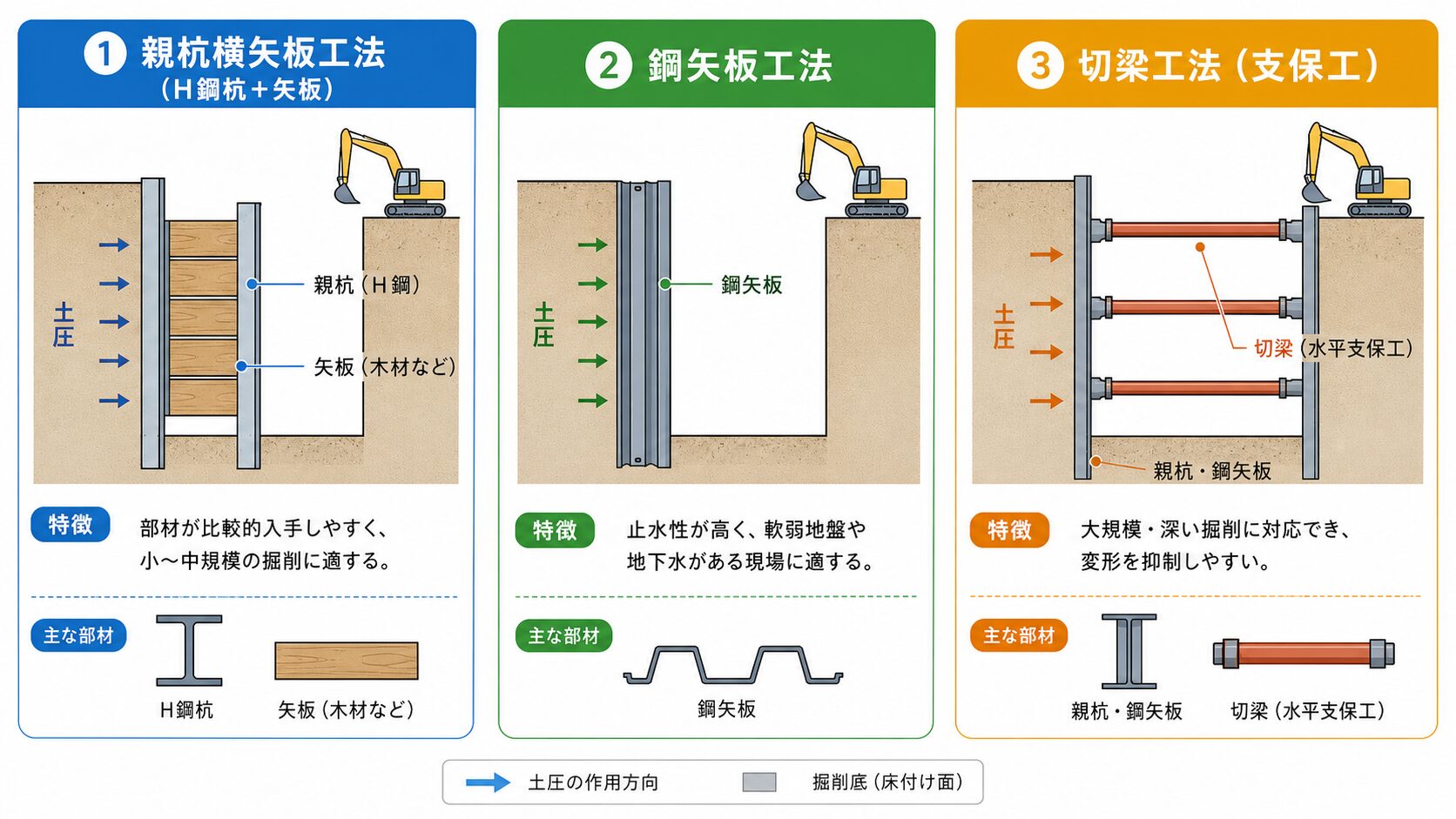

土留めの詳細・分類・公式
土留めは地盤条件、掘削深さ、周辺状況で選びます。
| 種類 | 特徴 | 向いている場面 |
|---|---|---|
| 親杭横矢板 | H鋼と矢板で土を受ける | 中小規模の掘削 |
| 鋼矢板 | 矢板を連続して打つ | 止水性が必要な場所 |
| 切梁式 | 内側から梁で支える | 深い掘削 |
| アンカー式 | 地盤側へ引張材を入れる | 作業空間を広くしたい場合 |
設計では土圧・水圧・変位を考慮します。

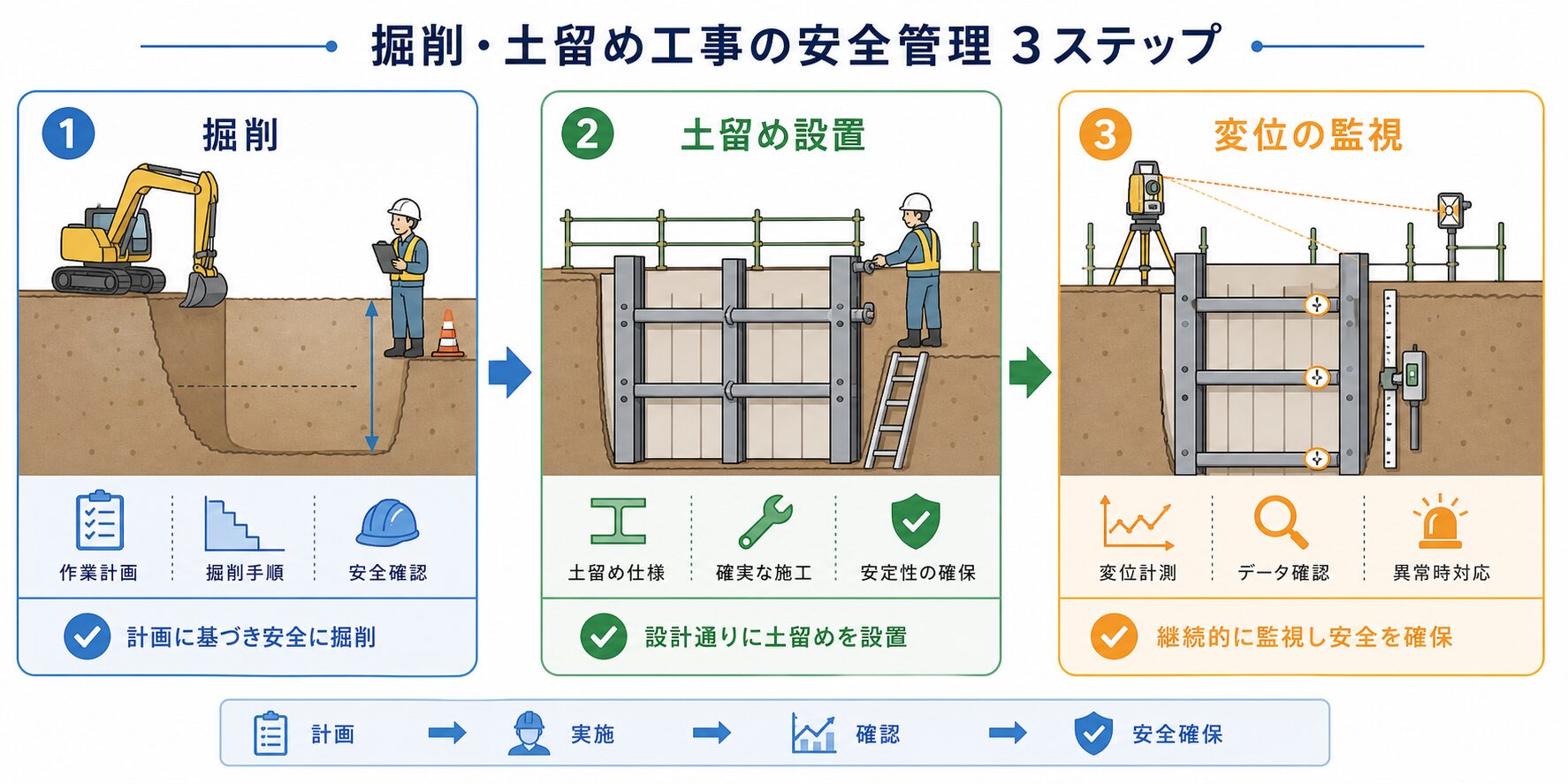

具体的な計算例・手順
現場では計算よりも、手順と確認の抜けを防ぐことが重要です。
| 手順 | 確認内容 | 注意点 |
|---|---|---|
| 1 | 地盤と地下水を確認 | 湧水の有無を見る |
| 2 | 土留め材を設置 | 建込み精度を確認 |
| 3 | 段階的に掘削 | 一気に掘り下げない |
| 4 | 変位を測定 | 異常時は作業停止 |
掘削が深くなるほど、変位管理の重要度が上がります。
土木・建設現場での活用場面
土留めは道路工事、管路工事、建築基礎、河川工事で使われます。
狭い道路で管を入れる場合、掘削溝の側面を土留めで支えます。土砂崩壊は重大災害につながるため、作業前点検、支保工の緩み確認、降雨後の再点検を徹底します。
まとめ：土留めの基本チェックリスト
- ☐ 土留めは土の崩壊を防ぐ構造だと理解している
- ☐ 地盤条件と地下水を確認している
- ☐ 工法ごとの特徴を比較できる
- ☐ 掘削は段階的に進めている
- ☐ 変位や湧水などの異常確認を続けている
FAQ
Q1. 土留めは何のために使いますか？
掘削面の崩壊を防ぎ、安全な作業空間を確保するためです。
Q2. 土留めは仮設ですか？
多くは仮設ですが、擁壁など本設構造として使う場合もあります。
Q3. 鋼矢板の特徴は何ですか？
連続して打設でき、止水性を確保しやすい点です。
Q4. 掘削時の注意点は何ですか？
一気に掘らず、変位・湧水・支保工を確認します。
Q5. 雨の後は何を確認しますか？
地盤の緩み、湧水、土留め材の変形を確認します。
