矩計図とは何か：定義をシンプルに理解しよう

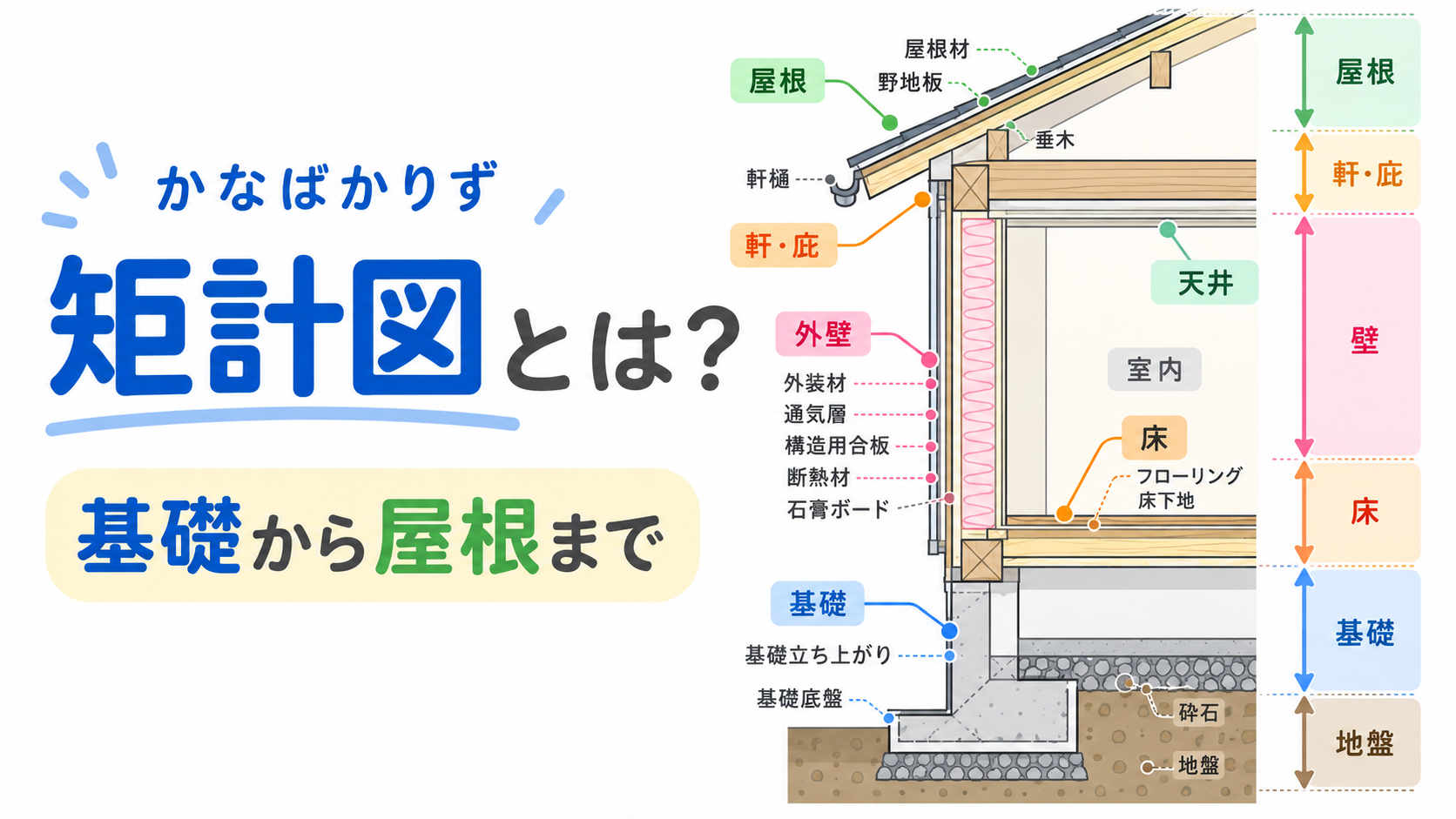

矩計図とは、建物を垂直に切り、基礎から屋根までの納まりや寸法を詳しく示す断面詳細図です。
『かなばかりず』と読みます。床・壁・屋根の構成、高さ、材料、断熱や防水の連続性を一枚で確認できます。

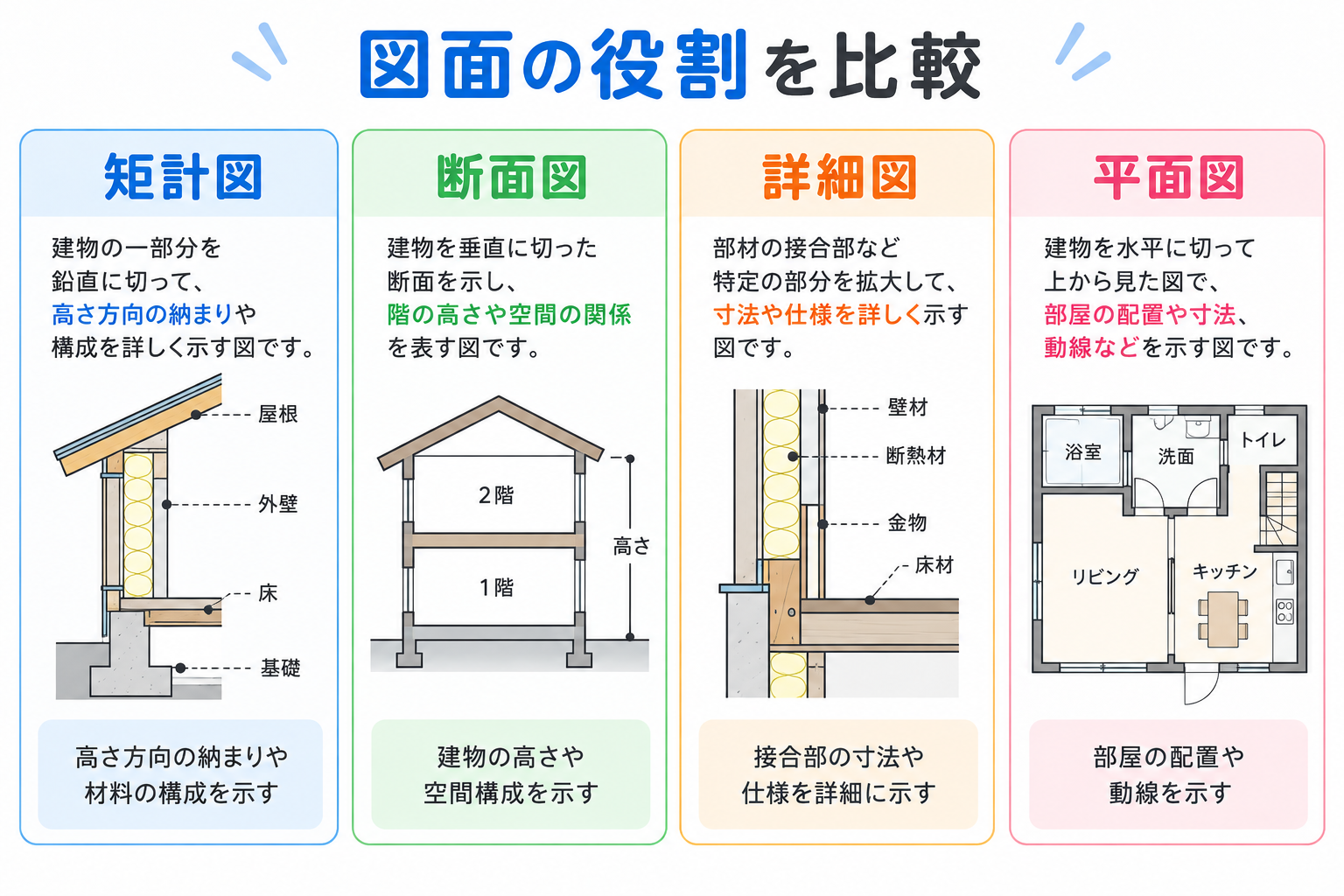

矩計図の詳細・比較・ポイント
意味や種類、注意点を表で整理すると全体像がつかみやすくなります。
| 項目 | 内容 | ポイント |
|---|---|---|
| 矩計図 | 基礎から屋根までの詳細断面 | 納まりと高さを確認 |
| 断面図 | 建物全体の断面関係 | 空間構成を把握 |
| 詳細図 | 特定部分を拡大 | 接合・仕上げを確認 |
| 平面図 | 上から見た配置 | 位置と動線を確認 |

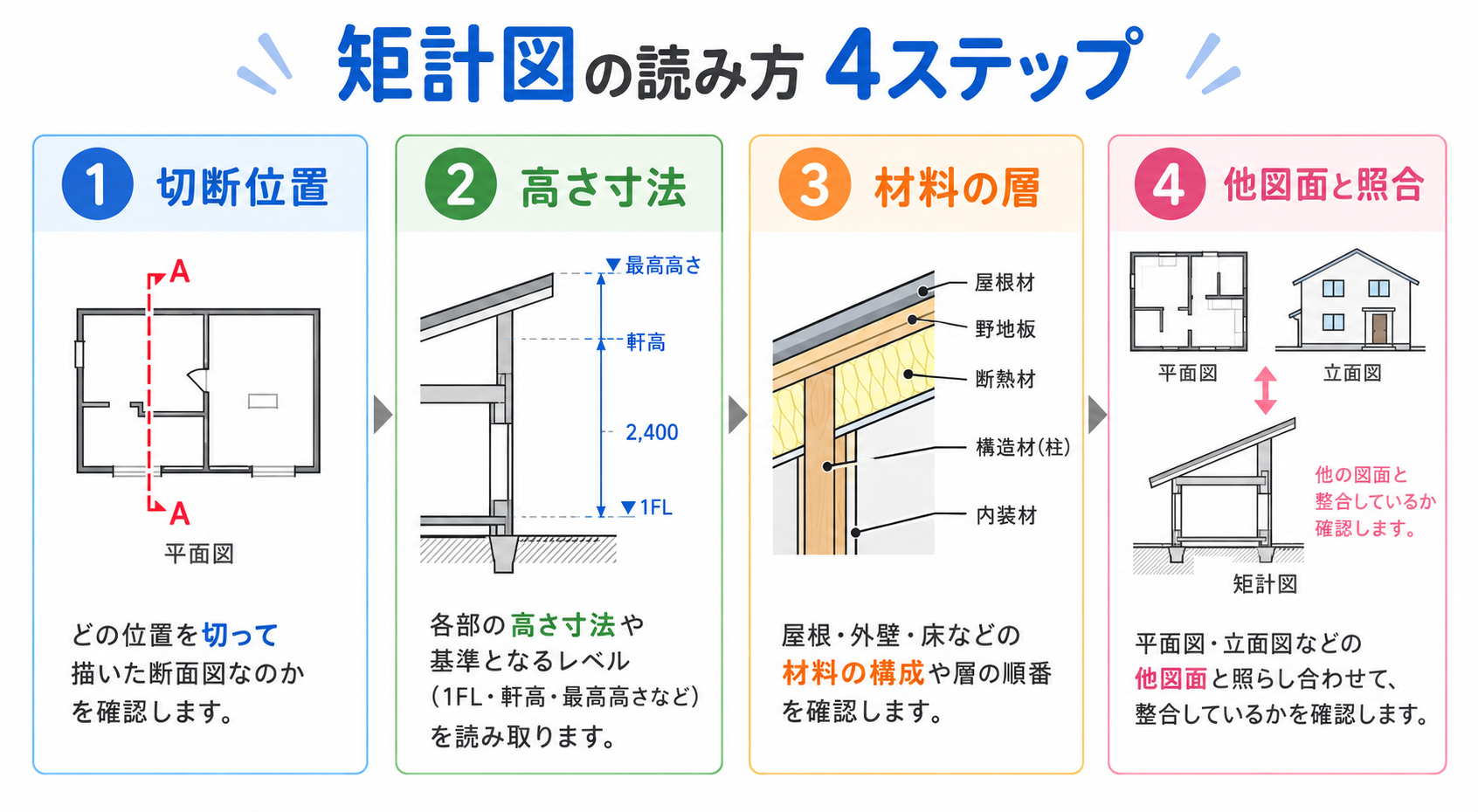

矩計図の見方・計算・手順
何を順番に確認するかを決めておくと、途中で迷いにくくなります。
| 手順 | やること | ポイント |
|---|---|---|
| 1 | 通り芯と切断位置を見る | どこを切った図か確認 |
| 2 | 高さ寸法を追う | GL・FL・軒高を見る |
| 3 | 材料の層を読む | 構造・断熱・仕上げを区別 |
| 4 | 他図面と照合 | 平面・立面・仕様書を確認 |
土木・建設現場での活用場面
学校計算や用語の知識でも、現場の数量整理や図面理解につながる視点があります。
施工前は、基礎、床、外壁、屋根の取り合いと、防水・断熱層の連続性を重点確認します。矩計図だけで判断せず、平面詳細図や構造図、建具表とも照合します。
まとめ：矩計図の基本チェックリスト
- 矩計図の意味を説明できる
- 主な種類や役割を区別できる
- 図面上の位置を確認できる
- 施工上の注意点を把握した
- 現場での使い方をイメージできる
FAQ
Q1. 矩計図は何と読みますか？
かなばかりずと読みます。
Q2. 断面図との違いは？
矩計図は材料や納まりをより詳しく示します。
Q3. 何がわかりますか？
高さ、材料構成、基礎から屋根までの納まりです。
Q4. 縮尺は決まっていますか？
図面目的により異なり、一般に断面図より大きな縮尺です。
Q5. 最初にどこを見ますか？
切断位置とGL・FLなどの基準高さです。
