呼び径とはとは何か：定義をシンプルに理解しよう
呼び径とは、配管や継手のサイズを表すための呼び名で、実測の内径や外径そのものとは一致しないことがあります。
配管サイズを見るとき、数字だけを見て実寸と同じだと思うと混乱しやすくなります。呼び径は規格上のサイズ名であり、材質や規格によって実際の内径・外径は変わることがあります。まずは 『サイズをそろえて呼ぶための基準名』 と考えるのがポイントです。
呼び径とはの詳細・比較・ポイント
意味、関連する数値や見方、使いどころを表でまとめると理解しやすくなります。

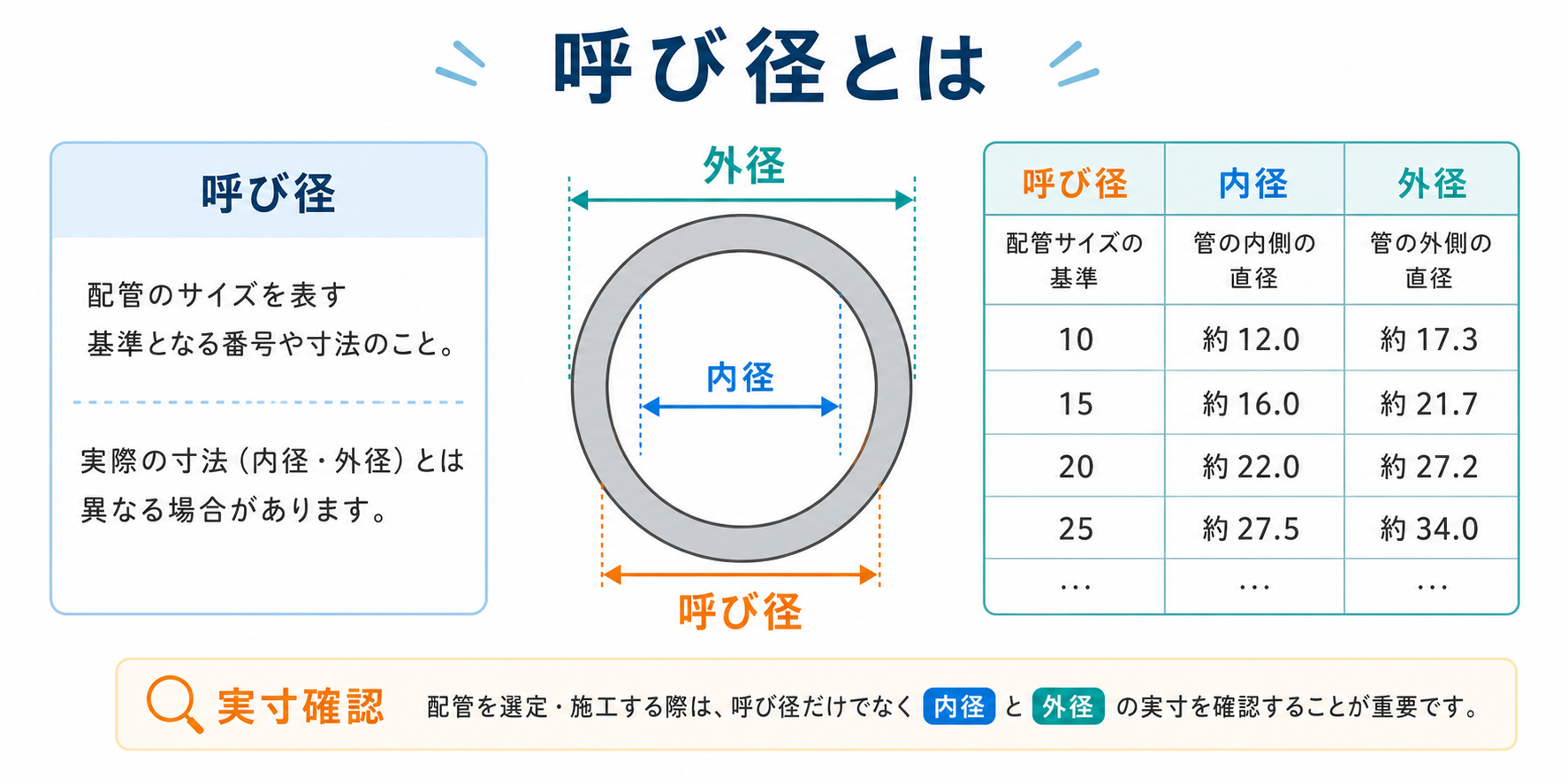

| 項目 | 内容 | ポイント |
|---|---|---|
| 呼び径 | 規格上のサイズ名 | 実寸そのものではない |
| 内径 | 管の内側の直径 | 流れる断面に関係 |
| 外径 | 管の外側の直径 | 継手や取合いに関係 |
| 注意点 | 材質・規格で差が出る | 実測値は別に確認する |
呼び径とはの見方・計算・手順
公式だけでなく、何を順番に確認すればよいかを押さえると迷いにくくなります。

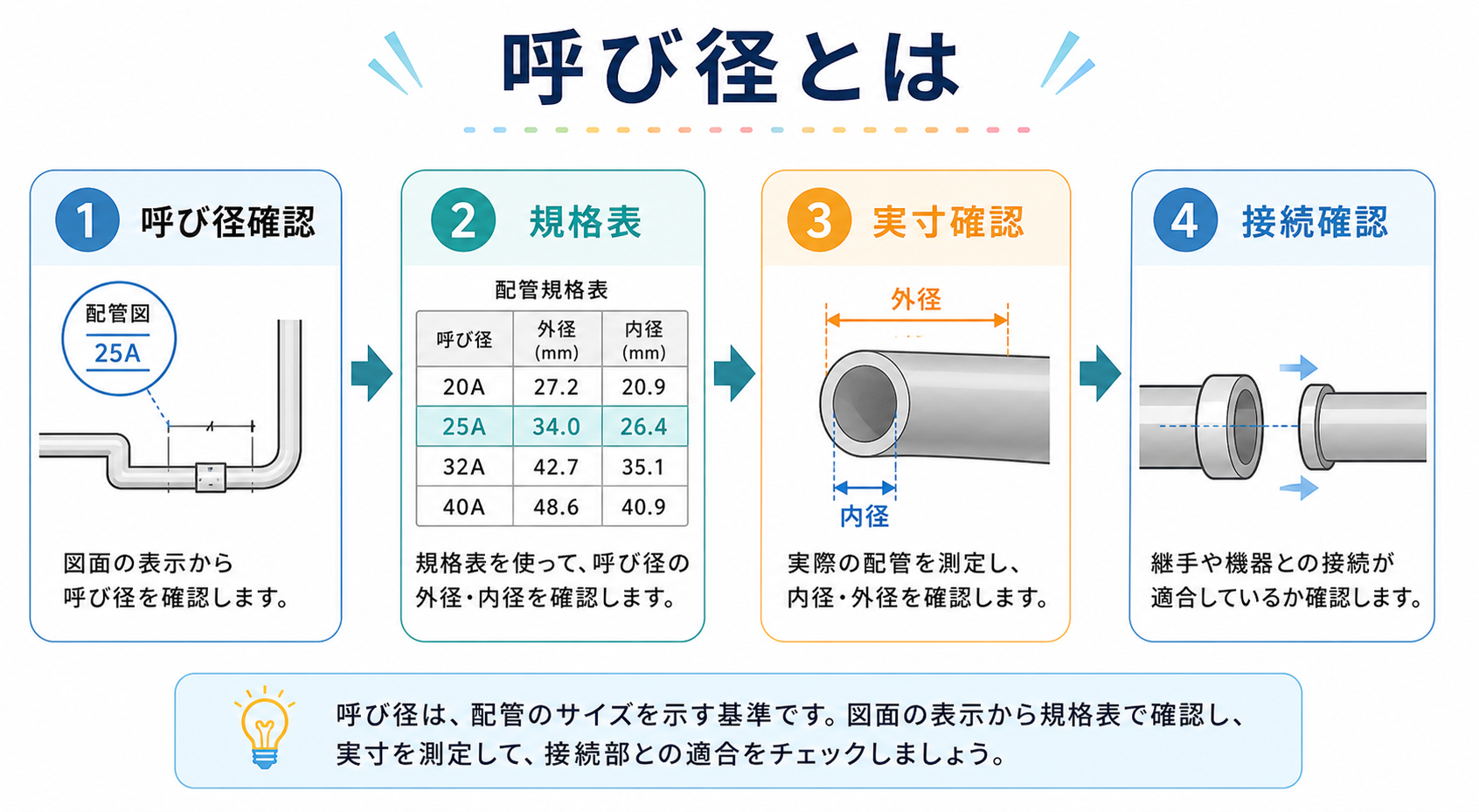

| 手順 | やること | ポイント |
|---|---|---|
| 1 | 図面や仕様書の呼び径を見る | まず規格上のサイズを確認します |
| 2 | 対象の規格表を当たる | VP、SGP などで寸法が違います |
| 3 | 内径・外径を確認する | 必要な実寸を読み取ります |
| 4 | 継手や接続条件と照合する | 現場で合うか最終確認します |
土木・建設現場での活用場面
意味だけで終わらせず、現場でどこに出てくるかまで知っておくと使いやすくなります。
配管、スリーブ、継手、機器接続では、呼び径を正しく読めないと取合いミスが起こりやすくなります。特に図面上は同じ呼び径でも、規格や肉厚で実寸が違うことがあるため、規格表で寸法確認する習慣 が重要です。 （関連記事: 施工とは？意味・読み方・工事との違いをわかりやすく解説 / スパンとは？建築・土木での意味と支点間距離の見方）
まとめ：呼び径とはの基本チェックリスト
- 呼び径は 規格上のサイズ名 と説明できる
- 内径・外径と同じとは限らないとわかる
- 規格表で実寸確認が必要だと理解している
- 配管や継手で使う言葉だとイメージできる
- 図面の数字だけで判断しないとわかる
FAQ
Q1. 呼び径とは何ですか？
配管や継手のサイズを表す規格上の呼び名です。
Q2. 内径と同じですか？
同じとは限りません。規格や材質で差が出ます。
Q3. 外径とも違うのですか？
はい。呼び径は実寸ではなくサイズ名です。
Q4. なぜ呼び径を使うのですか？
部材どうしのサイズを統一して扱いやすくするためです。
Q5. 現場では何を確認すべきですか？
呼び径だけでなく、規格表の内径・外径・肉厚も確認します。
