この記事でわかること
– スパンの基本意味と支点間距離の考え方
– 梁・床版・橋梁で使うスパンの種類
– 長スパンが構造計画に与える影響
目次
スパンとは何か：定義をシンプルに理解しよう

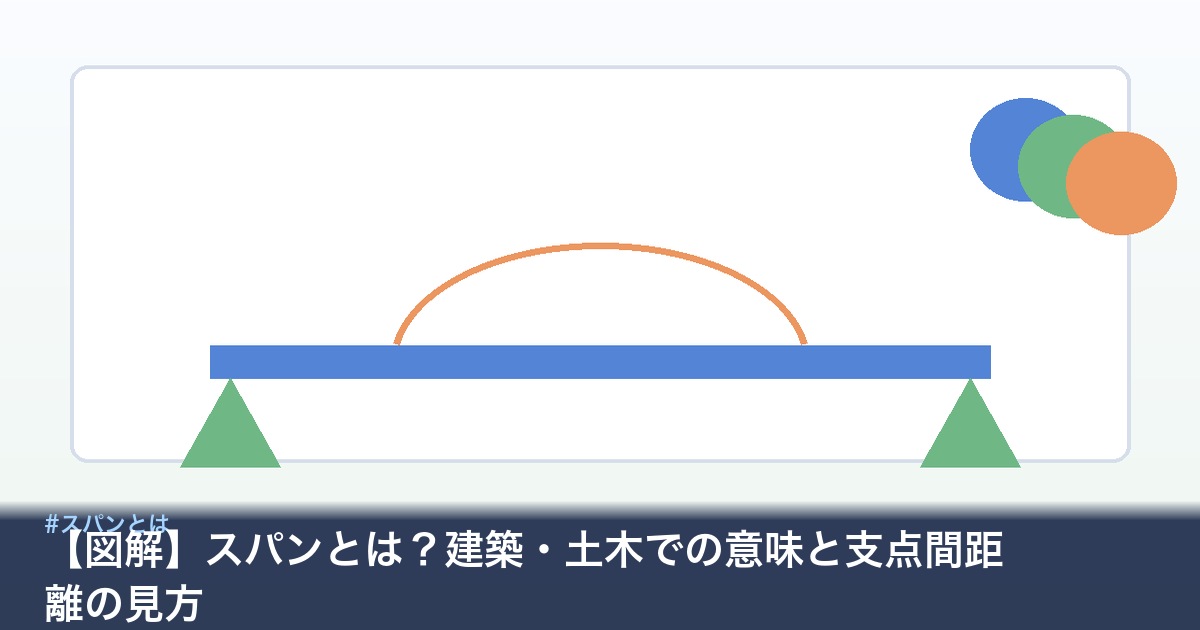

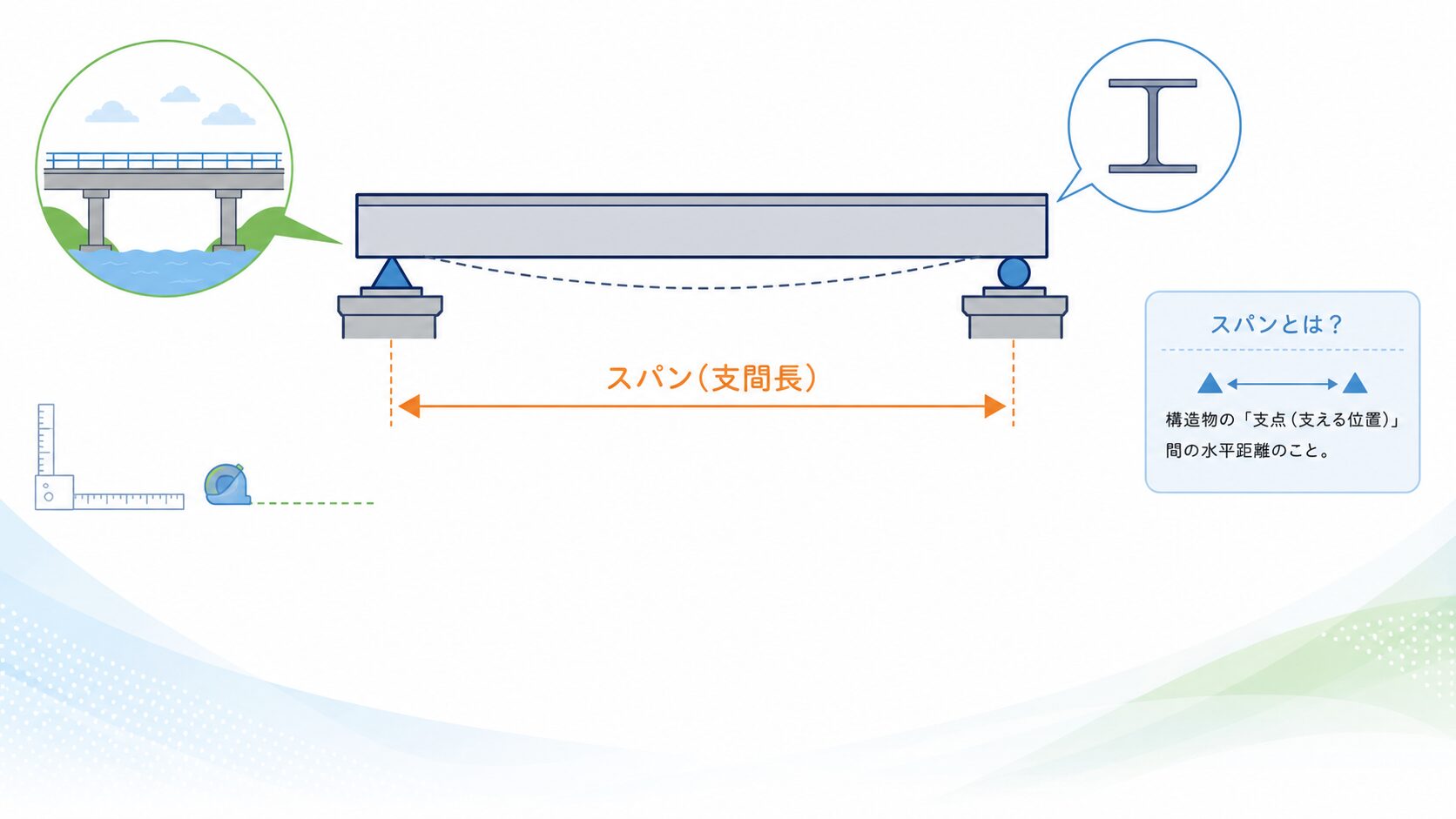

スパンとは、梁や橋などで支点から支点までの距離を表す言葉です。
建築・土木では、柱間、橋脚間、支承間などを指します。スパンが長いほど部材に生じる曲げやたわみが大きくなります。
スパンの詳細・分類・公式

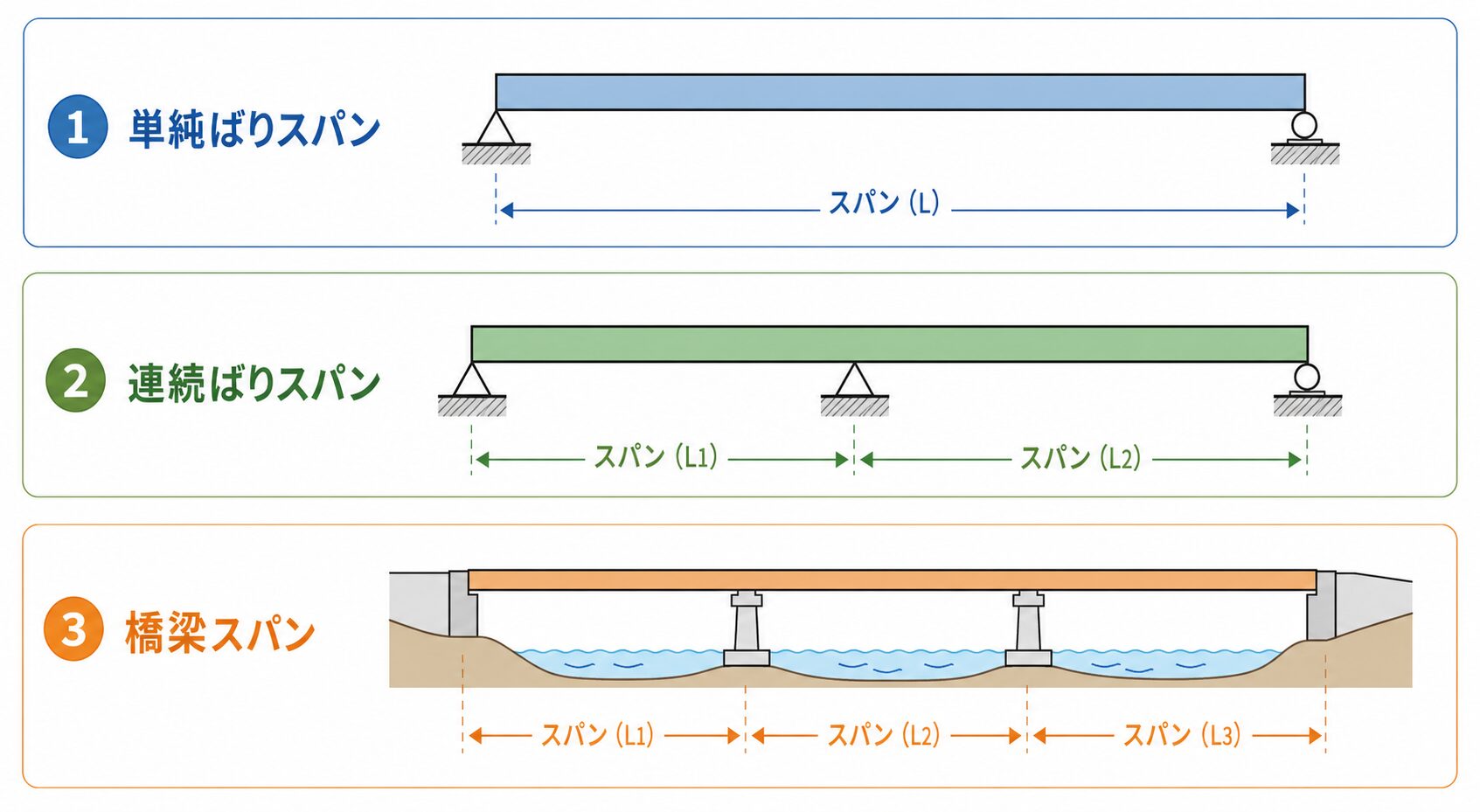

どこを支点として見るかで呼び方が変わります。
| 種類 | 意味 | 使う場面 |
|---|---|---|
| 単純スパン | 2支点間の距離 | 単純梁・小橋梁 |
| 連続スパン | 複数支点にまたがる各区間 | 連続桁・床版 |
| 有効スパン | 設計計算上の支点間距離 | 構造計算 |
| 長スパン | 柱や支点の間隔が大きい計画 | 体育館・橋梁 |

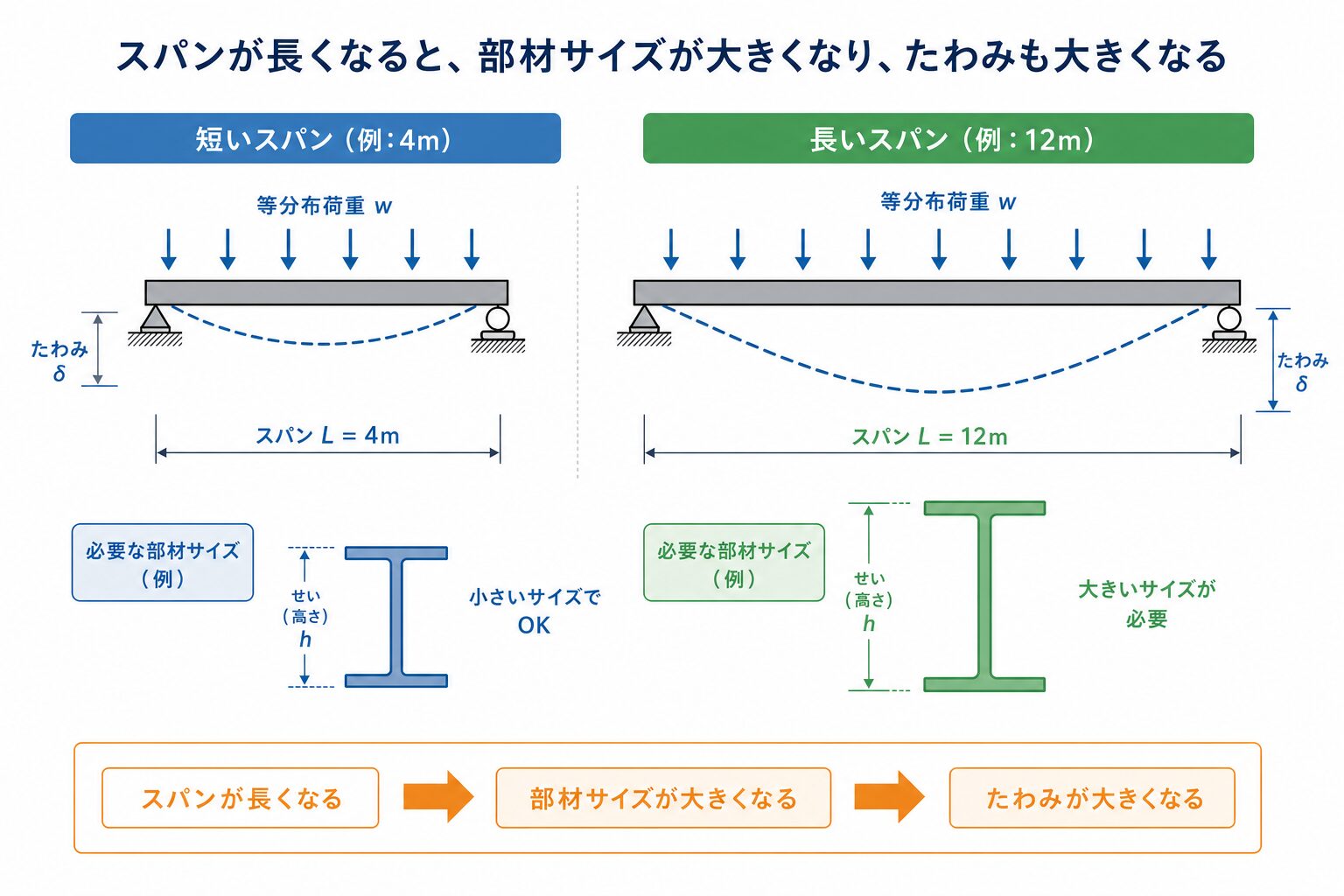

梁の曲げは条件によりますが、スパンが長くなるほど急激に大きくなる傾向があります。
具体的な計算例・手順
柱芯間が6m、梁を単純梁として見る例です。
| 手順 | 確認内容 | 例 |
|---|---|---|
| 1 | 支点位置を決める | 左右の柱中心 |
| 2 | 支点間距離を測る | 6.0m |
| 3 | 荷重条件を確認 | 床荷重・自重 |
| 4 | 曲げ・たわみを検討 | 長スパンほど注意 |
実務では図面上の芯々寸法と構造計算上の支点位置を確認します。
土木・建設現場での活用場面
スパンは構造計画、仮設計画、施工計画の基本寸法です。
橋梁では橋脚間のスパンが桁高や架設方法を左右します。建築では柱を減らして広い空間を作るほど、梁せいや鉄骨重量が増えます。つまりスパンは使いやすさと構造コストのバランスを決める重要な条件です。
まとめ：スパンの基本チェックリスト
- ☐ スパンは支点から支点までの距離だと説明できる
- ☐ 柱間・橋脚間・支承間で使われる言葉だと知っている
- ☐ 長スパンほど曲げ・たわみが大きくなると理解している
- ☐ 図面では芯々寸法と支点位置を確認している
- ☐ 構造計画では使いやすさとコストを同時に見る
FAQ
Q1. スパンは何語ですか？
英語のspanで、支点間の長さや「またぐ範囲」を意味します。
Q2. スパンと梁の長さは同じですか？
近いですが完全には同じではありません。設計では支点間距離をスパンとして扱います。
Q3. 長スパンのメリットは何ですか？
柱を減らして広い空間を作れることです。
Q4. 長スパンの注意点は何ですか？
部材が大きくなり、たわみ・振動・コストに注意が必要です。
Q5. 橋梁でもスパンを使いますか？
使います。橋脚や支承の間隔を橋梁スパンとして整理します。
