ダイアフラムとは何か：定義をシンプルに理解しよう
ダイアフラムとは、柱と梁の接合部で力を伝えるために設ける補強板です。
梁フランジから柱へ応力を伝え、接合部の変形を抑えます。代表的な形式には通しダイアフラム、内ダイアフラム、外ダイアフラムがあります。

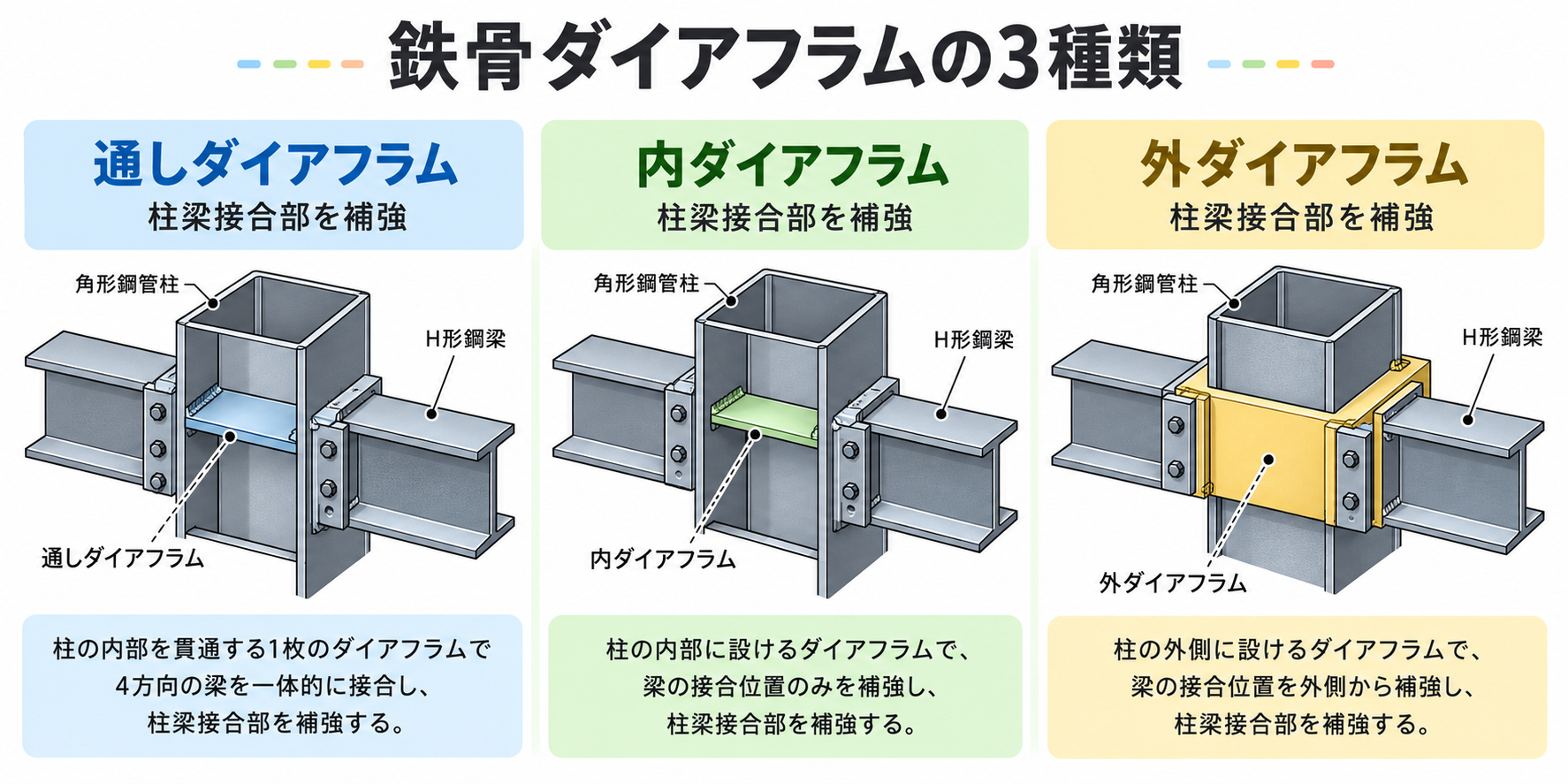

ダイアフラムの詳細・比較・ポイント
意味や種類、注意点を表で整理すると全体像がつかみやすくなります。
| 項目 | 内容 | ポイント |
|---|---|---|
| 通し | 柱を分断して板を通す | 力を伝えやすい |
| 内 | 柱内部に設置 | 外観がすっきり |
| 外 | 柱外側に設置 | 納まり確認が重要 |
| 主な役割 | 応力伝達・補強 | 接合部変形を抑制 |

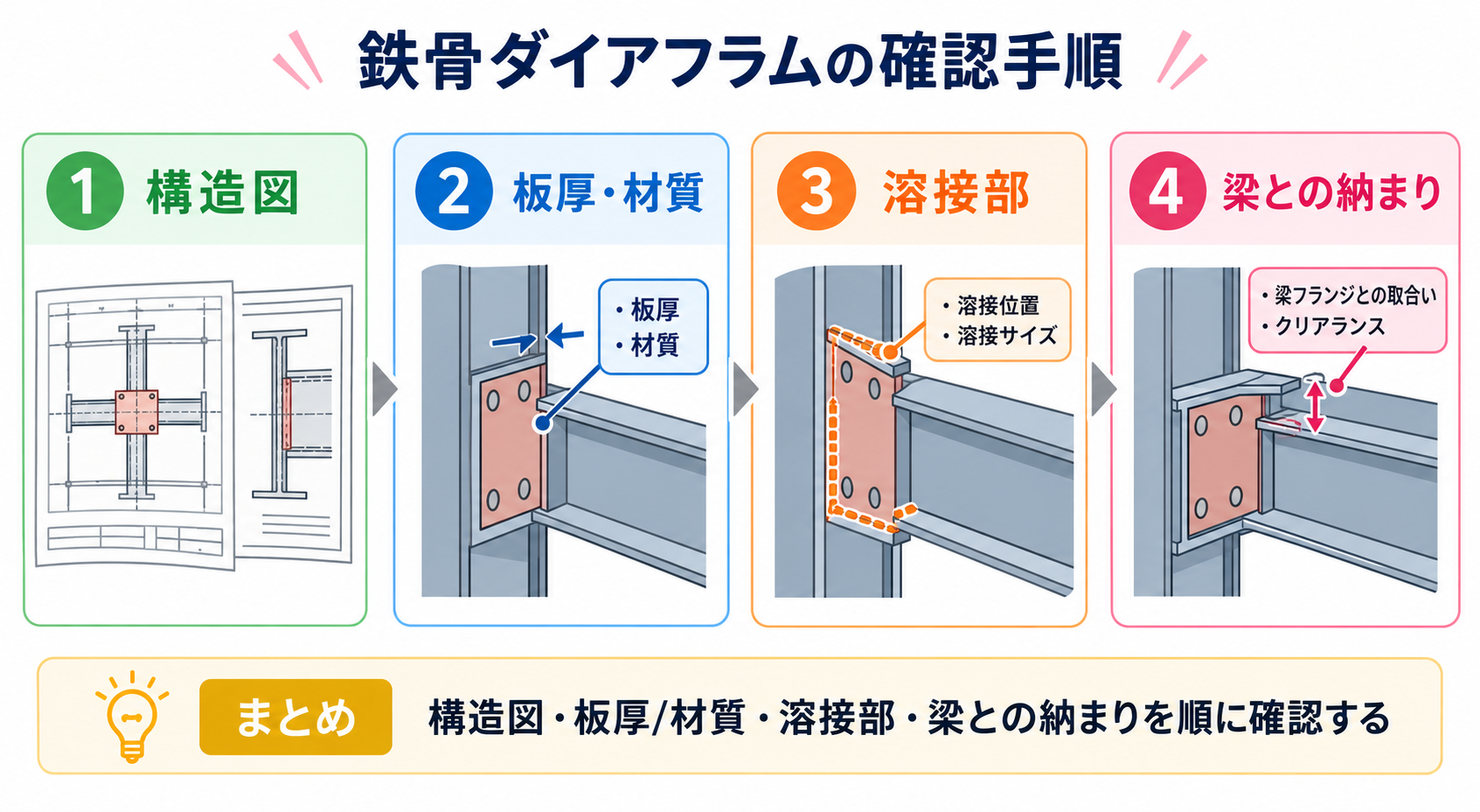

ダイアフラムの見方・計算・手順
何を順番に確認するかを決めておくと、途中で迷いにくくなります。
| 手順 | やること | ポイント |
|---|---|---|
| 1 | 構造図を確認 | 形式と位置 |
| 2 | 板厚・材質を確認 | 設計図と照合 |
| 3 | 溶接部を確認 | 欠陥を防ぐ |
| 4 | 梁との納まり確認 | 芯ずれを防ぐ |
土木・建設現場での活用場面
学校計算や用語の知識でも、現場の数量整理や図面理解につながる視点があります。
鉄骨製作と建方では、柱梁接合部の品質が重要です。ダイアフラムの位置、板厚、溶接状態を図面と照合します。
まとめ：ダイアフラムの基本チェックリスト
- ダイアフラムの意味を説明できる
- 基本単位や分類を区別できる
- 計算・確認手順を使える
- 注意点を確認できる
- 現場での用途をイメージできる
FAQ
Q1. 何のための板？
柱梁間で力を伝え、接合部を補強します。
Q2. どこにある？
主に鉄骨柱と梁の接合部です。
Q3. 種類は？
通し・内・外ダイアフラムなどです。
Q4. 板厚はどう決める？
設計応力と接合条件から決めます。
Q5. 現場の確認点は？
位置、板厚、溶接、梁との納まりです。
