この記事でわかること
- 突き合わせ溶接 の意味と基礎
- 種類・見分け方 のポイント
- 土木・建設実務 での確認事項
目次
突き合わせ溶接とは何か：定義をシンプルに理解しよう

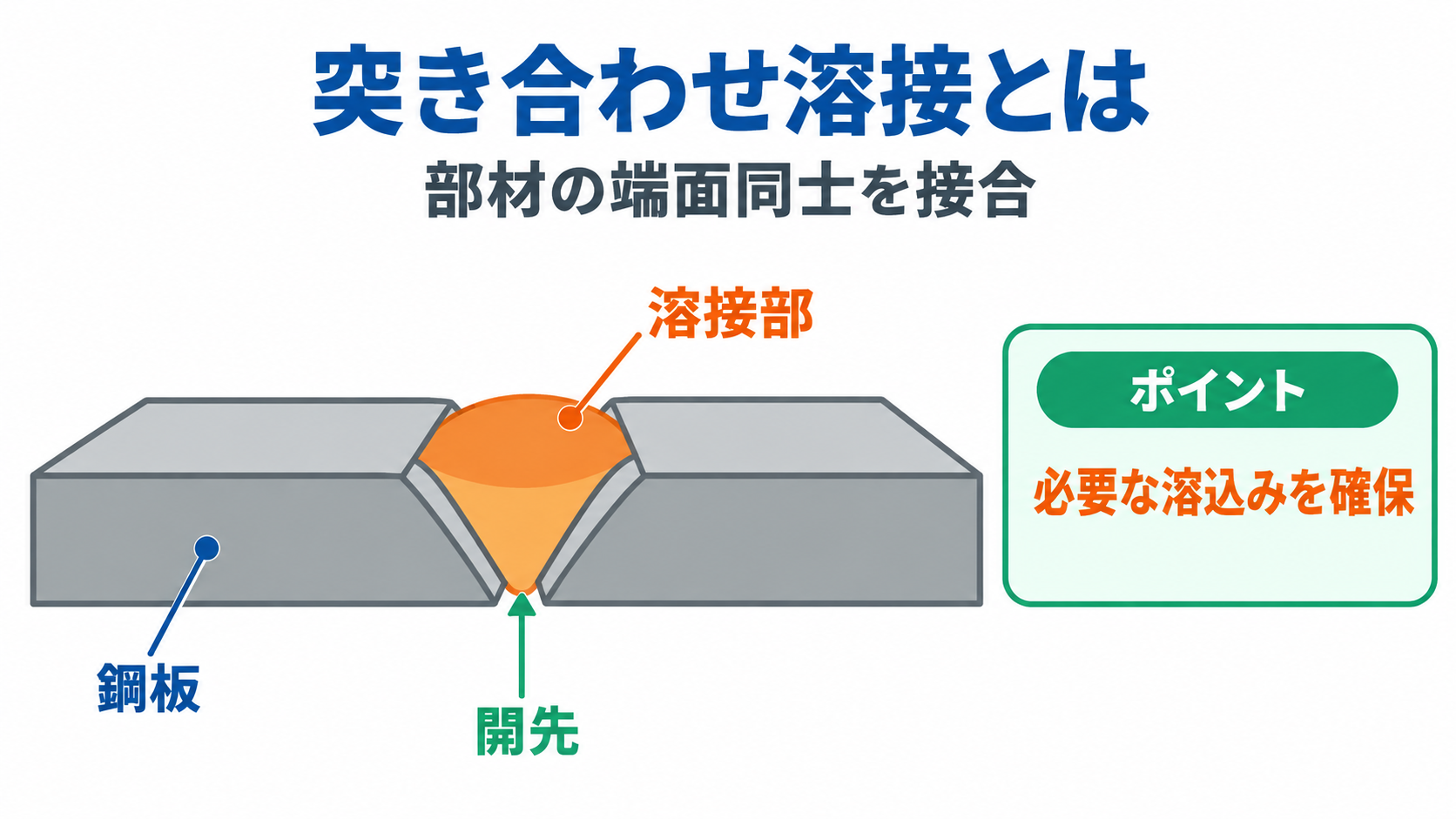

突き合わせ溶接とは、2つの部材の端面を向かい合わせ、継ぎ目を溶かして一体化する溶接方法です。
板や鋼材を同一面上でつなぐときに用い、必要な溶込みを確保するため端部に開先を設けることがあります。強度は開先形状、ルート間隔、溶接条件、施工品質に左右されるため、図面と溶接施工要領書の確認が重要です。
突き合わせ溶接の詳細・比較・ポイント
意味や種類、注意点を表で整理すると全体像がつかみやすくなります。

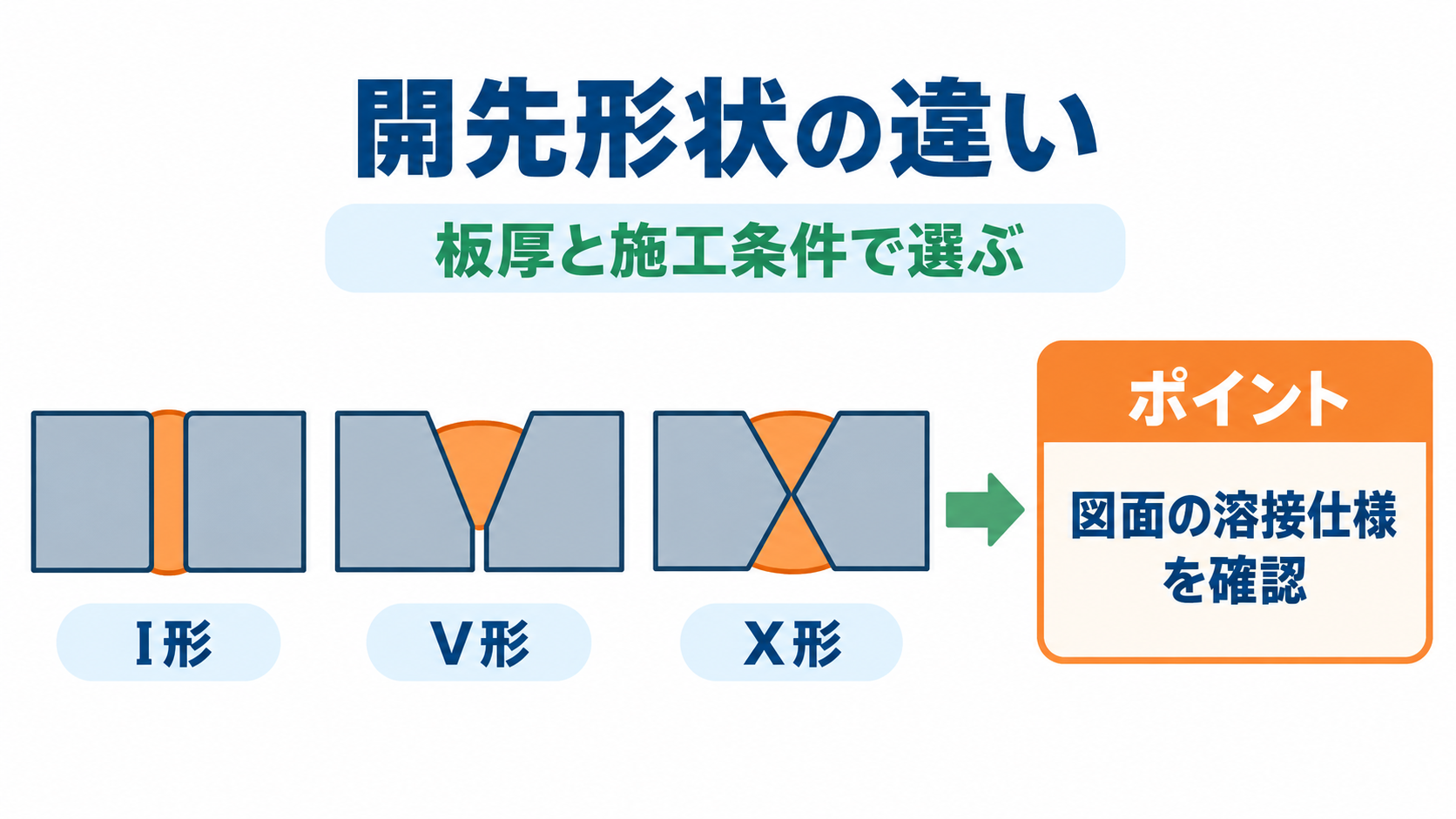

| 項目 | 内容 | ポイント |
|---|---|---|
| I形開先 | 薄板など | 端部加工が少ない |
| V形開先 | 片側から施工しやすい | 開先角度を確認 |
| X形開先 | 両側から施工 | 溶着量を抑えやすい |
| 完全溶込み | 板厚全体を接合 | 母材同等の応力伝達を検討 |
突き合わせ溶接の見方・計算・手順
何を順番に確認するかを決めておくと、途中で迷いにくくなります。
| 手順 | やること | ポイント |
|---|---|---|
| 1 | 継手記号を確認 | 完全・部分溶込み |
| 2 | 開先形状を見る | 角度とルート間隔 |
| 3 | 施工条件を照合 | 姿勢・入熱・予熱 |
| 4 | 検査方法を確認 | 外観・UTなど |
土木・建設現場での活用場面
学校計算や用語の知識でも、現場の数量整理や図面理解につながる視点があります。
鋼橋や鉄骨製作では、開先精度、組立精度、溶接順序、変形管理を合わせて確認します。重要継手では外観検査だけでなく、超音波探傷試験などの非破壊検査が指定されることがあります。
まとめ：突き合わせ溶接の基本チェックリスト
- 突き合わせ溶接の意味を説明できる
- 主な種類を見分けられる
- 図面や試験結果の確認点を把握した
- 施工時の注意点を確認した
- 関連する基準・仕様を照合できる
FAQ
Q1. 突き合わせ溶接と隅肉溶接の違いは？
突き合わせは端面同士、隅肉は直交・重ね部などの角を接合します。
Q2. 開先は必ず必要ですか？
板厚や要求溶込みによってはI形など端部加工の少ない形状も使います。
Q3. 完全溶込みとは？
継手断面の板厚全体に溶込みを確保する方式です。
Q4. 主な検査方法は？
外観検査、超音波探傷試験、放射線透過試験などです。
Q5. 施工で重要な点は？
開先、ルート間隔、溶接条件、変形、欠陥の有無を確認します。
