この記事でわかること
- CBR試験 の意味と基礎
- 種類・見分け方 のポイント
- 土木・建設実務 での確認事項
目次

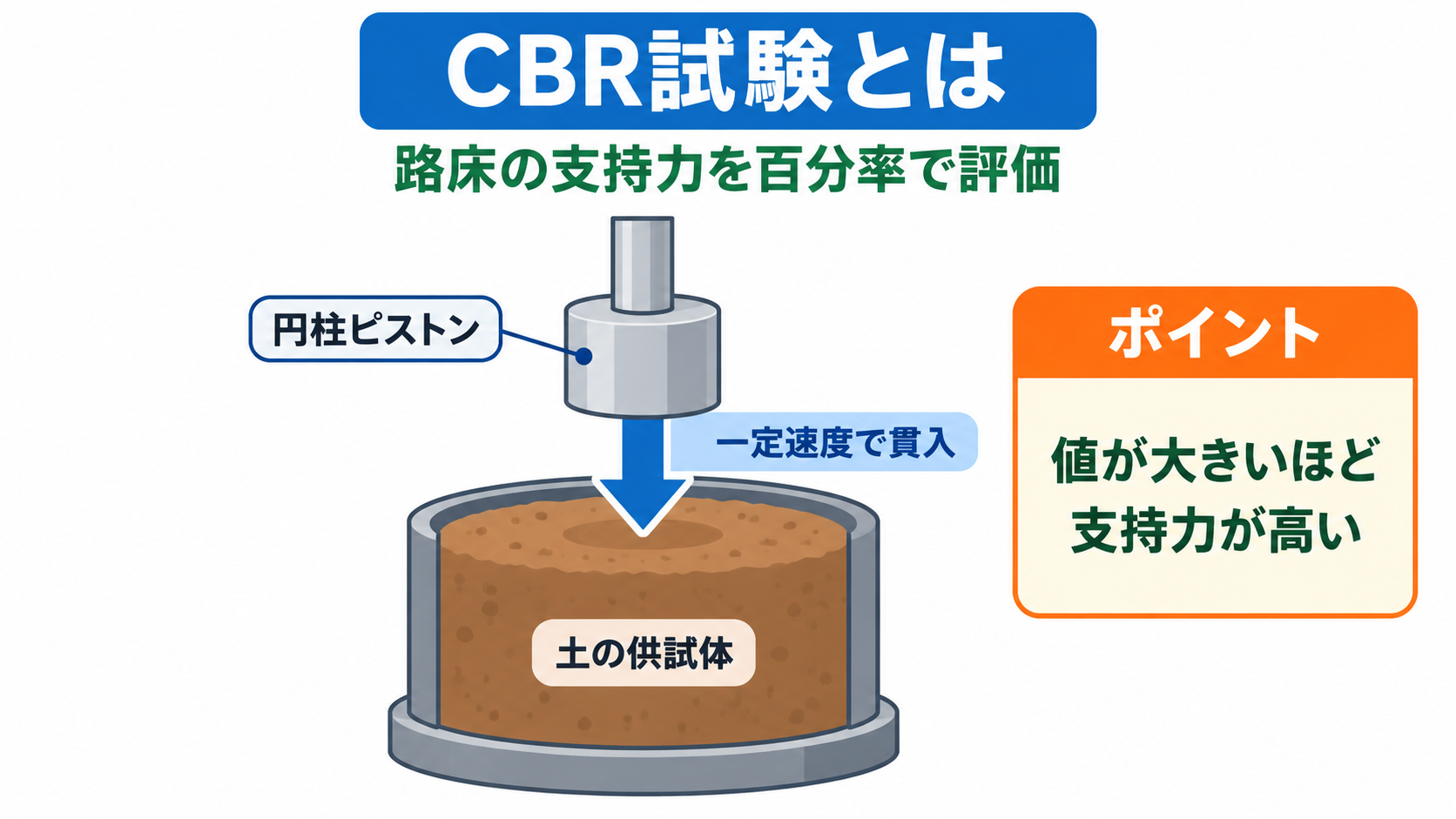

CBR試験とは何か：定義をシンプルに理解しよう
CBR試験とは、路床や路盤材料の支持力を、標準砕石に対する貫入抵抗の比率で評価する試験です。
CBRはCalifornia Bearing Ratioの略で、値が大きいほど一般に支持力が高いことを示します。供試体へ円柱ピストンを一定速度で貫入し、所定貫入量での荷重を標準荷重と比較して百分率で表します。
CBR試験の詳細・比較・ポイント
意味や種類、注意点を表で整理すると全体像がつかみやすくなります。
| 項目 | 内容 | ポイント |
|---|---|---|
| 室内CBR | 採取土・材料 | 締固めや吸水条件を管理 |
| 現場CBR | 現地の路床・路盤 | 施工状態を直接評価 |
| 設計CBR | 舗装厚の設計 | 複数結果を整理して決定 |
| 修正CBR | 路盤材料の評価 | 品質管理に利用 |

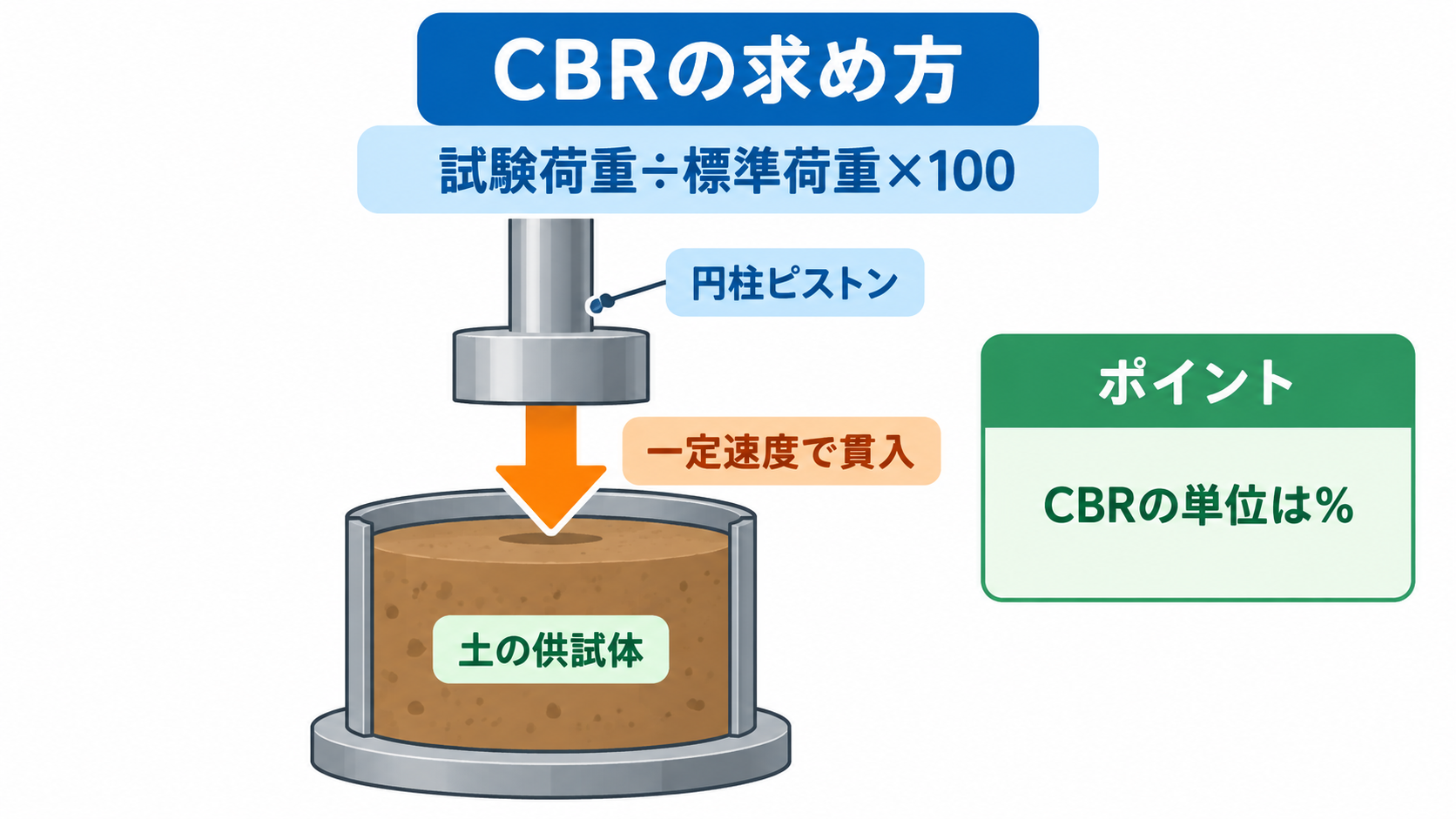

CBR試験の見方・計算・手順
何を順番に確認するかを決めておくと、途中で迷いにくくなります。
| 手順 | やること | ポイント |
|---|---|---|
| 1 | 試料を準備 | 含水比と締固めを管理 |
| 2 | 必要に応じて吸水 | 膨張量も確認 |
| 3 | ピストンを貫入 | 一定速度で荷重測定 |
| 4 | CBRを算出 | 試験荷重÷標準荷重×100 |
土木・建設現場での活用場面
学校計算や用語の知識でも、現場の数量整理や図面理解につながる視点があります。
道路工事では、路床土の支持力を把握し、舗装構成や改良の要否を判断する基礎資料として使います。試験条件で値が変わるため、室内・現場・設計CBRを混同せず、適用基準と採用値を確認します。
まとめ：CBR試験の基本チェックリスト
- CBR試験の意味を説明できる
- 主な種類を見分けられる
- 図面や試験結果の確認点を把握した
- 施工時の注意点を確認した
- 関連する基準・仕様を照合できる
FAQ
Q1. CBRは何の略ですか？
California Bearing Ratioの略です。
Q2. 値が高いほど良いですか？
一般には支持力が高いことを示しますが、材料や用途の基準と照合します。
Q3. 室内CBRと現場CBRの違いは？
室内は条件を管理した供試体、現場は施工場所で測定します。
Q4. CBRの単位は？
荷重比を百分率で表すため単位は％です。
Q5. 何に使いますか？
主に道路舗装の路床・路盤評価や舗装厚の設計に使います。
