建築図面とは何か：定義をシンプルに理解しよう

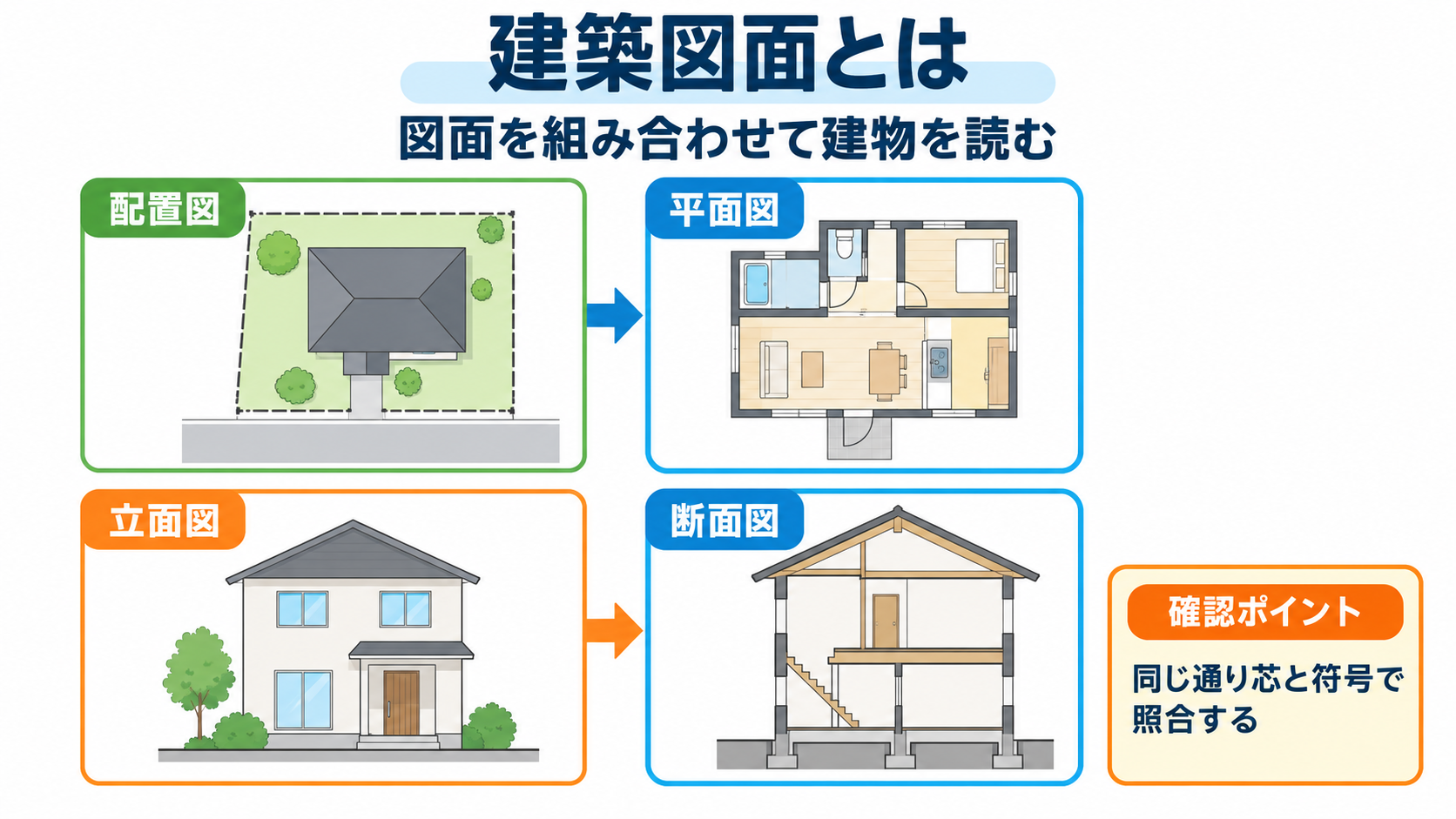

建築図面とは、建物の位置・形状・寸法・材料・納まりを関係者へ伝える図面の総称です。
一枚だけで建物のすべてを表すのではなく、配置図、平面図、立面図、断面図、詳細図などを組み合わせます。同じ通り芯や符号を手掛かりに図面同士を行き来すると、立体的な関係を読み取りやすくなります。
建築図面の詳細・比較・ポイント
意味や種類、注意点を表で整理すると全体像がつかみやすくなります。

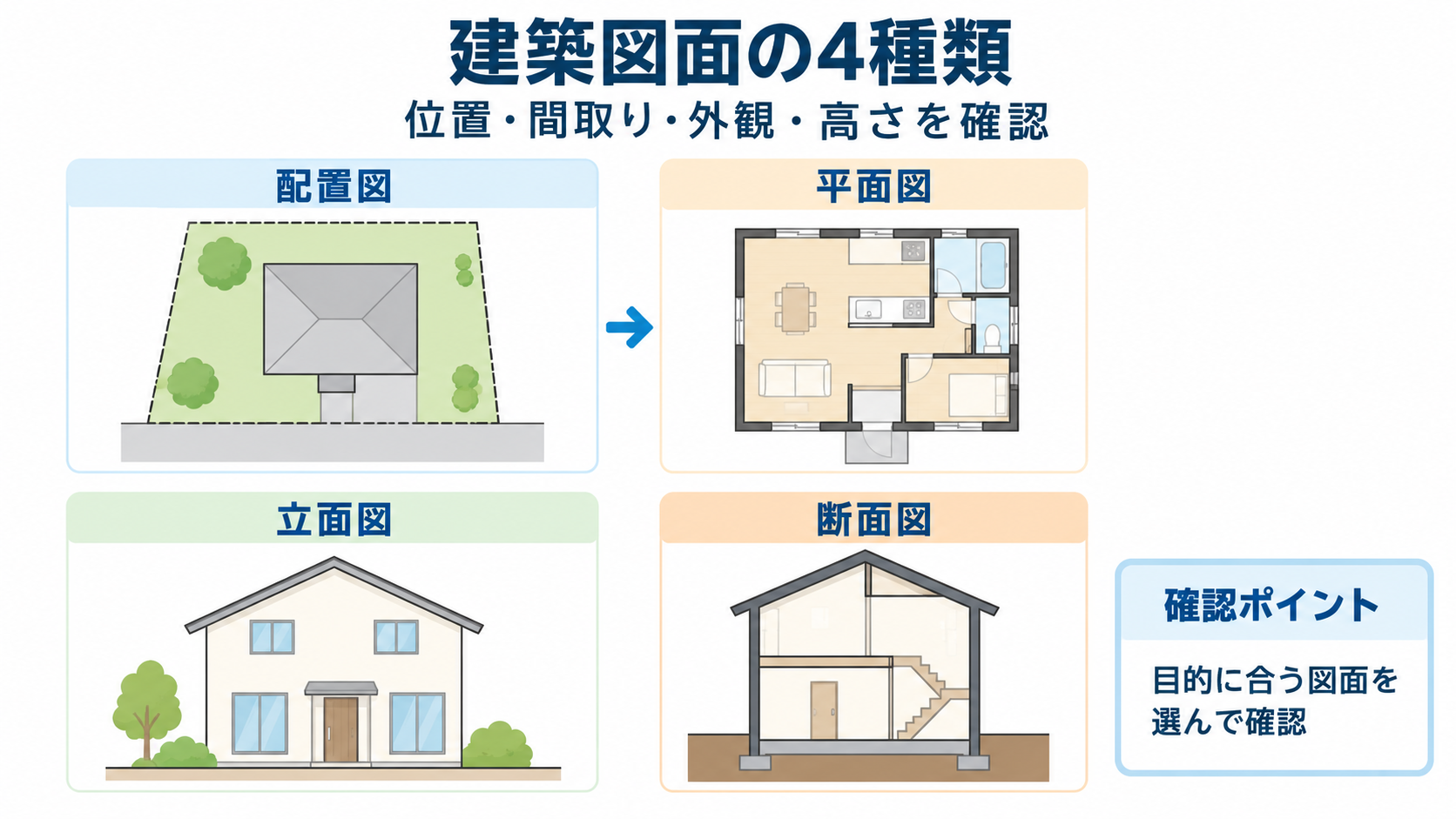

| 項目 | 内容 | ポイント |
|---|---|---|
| 配置図 | 敷地と建物の位置 | 方位・境界・道路 |
| 平面図 | 上から見た間取り | 通り芯・寸法・建具 |
| 立面図 | 外観を正面から表示 | 高さ・仕上げ |
| 断面図 | 建物を切って表示 | 階高・床・屋根 |
建築図面の見方・計算・手順
何を順番に確認するかを決めておくと、途中で迷いにくくなります。
| 手順 | やること | ポイント |
|---|---|---|
| 1 | 図面名と縮尺 | 何を示す図か |
| 2 | 方位と通り芯 | 位置の基準 |
| 3 | 主要寸法 | 全体から部分へ |
| 4 | 他図面と照合 | 符号・高さ・納まり |
土木・建設現場での活用場面
学校計算や用語の知識でも、現場の数量整理や図面理解につながる視点があります。
現場では、意匠図・構造図・設備図を同じ通り芯で重ねて考えることが重要です。寸法や納まりに矛盾があれば自己判断せず、該当箇所と図面番号を示して設計者へ確認します。
まとめ：建築図面の基本チェックリスト
- 建築図面の意味を説明できる
- 主な種類を区別できる
- 基本的な読み方を把握した
- 関連する図・条件を確認できる
- 実務での注意点を説明できる
FAQ
Q1. 建築図面には何がありますか？
配置図、平面図、立面図、断面図、詳細図などがあります。
Q2. 最初にどの図面を見ますか？
図面リストと配置図で全体像をつかみます。
Q3. 平面図と断面図の違いは？
平面図は上から、断面図は建物を縦に切って見た図です。
Q4. 寸法が違う場合は？
図面番号と改訂日を確認し、設計者へ照会します。
Q5. 縮尺はなぜ必要ですか？
図上の長さと実物の関係を示すためです。
