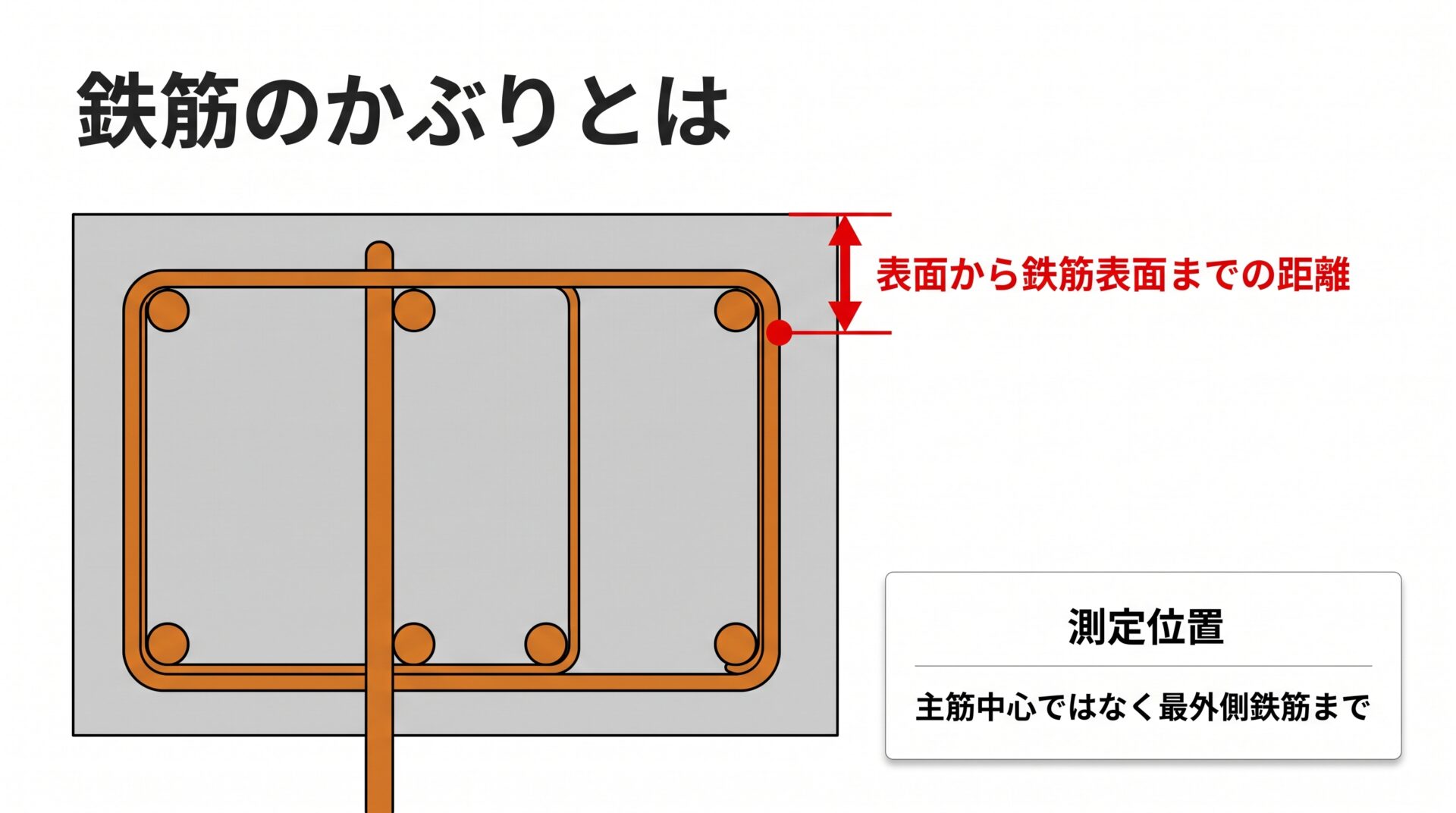

鉄筋のかぶりとは何か：定義をシンプルに理解しよう
鉄筋のかぶりとは、コンクリート表面から最も外側の鉄筋表面までの最短距離です。
鉄筋を腐食や火熱から守り、コンクリートとの付着を確保するために必要です。主筋中心までの距離ではない点に注意します。
鉄筋のかぶりの詳細・比較・ポイント
意味や種類、注意点を表で整理すると全体像がつかみやすくなります。
| 項目 | 内容 | ポイント |
|---|---|---|
| 測定位置 | 表面から鉄筋表面 | 最短距離 |
| 役割 | 腐食・火熱から保護 | 耐久性を確保 |
| 保持方法 | スペーサー・椅子筋 | 打設中の移動防止 |
| 注意 | 主筋中心ではない | 外側鉄筋まで |

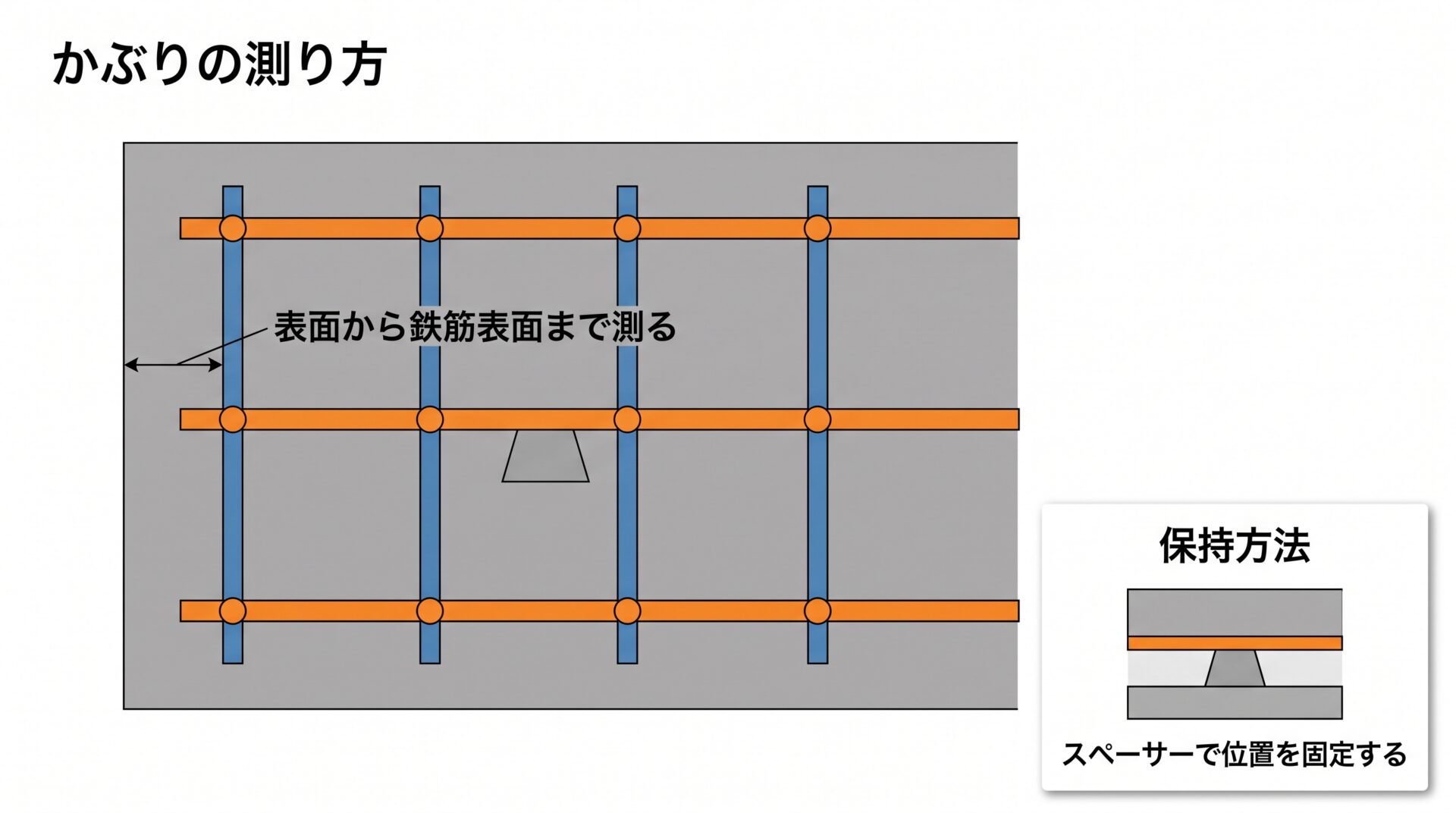

鉄筋のかぶりの見方・計算・手順
何を順番に確認するかを決めておくと、途中で迷いにくくなります。
| 手順 | やること | ポイント |
|---|---|---|
| 1 | 設計かぶりを確認 | 図面・仕様書 |
| 2 | 型枠から距離を測る | 鉄筋表面まで |
| 3 | スペーサーを配置 | 間隔と固定 |
| 4 | 打設前に再確認 | 変形・移動なし |
土木・建設現場での活用場面
学校計算や用語の知識でも、現場の数量整理や図面理解につながる視点があります。
配筋検査では、型枠から最外縁鉄筋までの距離を確認します。打設時の踏み荒らしや締固めで鉄筋が動かないよう、スペーサーの種類と配置も管理します。
まとめ：鉄筋のかぶりの基本チェックリスト
- 鉄筋のかぶりの意味を説明できる
- 関連する記号や部材を整理できる
- 表の要点を確認した
- 計算・確認手順を把握した
- 現場での注意点をイメージできる
FAQ
Q1. かぶりはどこから測りますか？
コンクリート表面から最外側鉄筋の表面までです。
Q2. 主筋中心までですか？
いいえ。鉄筋表面までの最短距離です。
Q3. なぜ必要ですか？
腐食や火熱から鉄筋を守るためです。
Q4. どう保持しますか？
スペーサーや椅子筋で位置を固定します。
Q5. 不足するとどうなりますか？
ひび割れ、腐食、耐久性低下につながります。
