トルシア形高力ボルトとは何か：定義をシンプルに理解しよう
トルシア形高力ボルトとは、所定の締付け軸力に達するとピンテールが破断する高力ボルトです。
専用のシャーレンチでナットを締め、反力側のインナーソケットがピンテールを保持します。破断を目視できるため締付け完了を確認しやすい一方、雨天や摩擦面の管理が重要です。
トルシア形高力ボルトの詳細・比較・ポイント
意味や種類、注意点を表で整理すると全体像がつかみやすくなります。
| 項目 | 内容 | ポイント |
|---|---|---|
| ボルト本体 | 接合部へ軸力を導入 | 高力ボルト |
| ナット | 回転して締付ける | 専用ナット |
| ピンテール | 所定軸力で破断 | 締付け完了の目印 |
| シャーレンチ | 内外ソケットで締付け | 専用工具 |
トルシア形高力ボルトの見方・計算・手順
何を順番に確認するかを決めておくと、途中で迷いにくくなります。

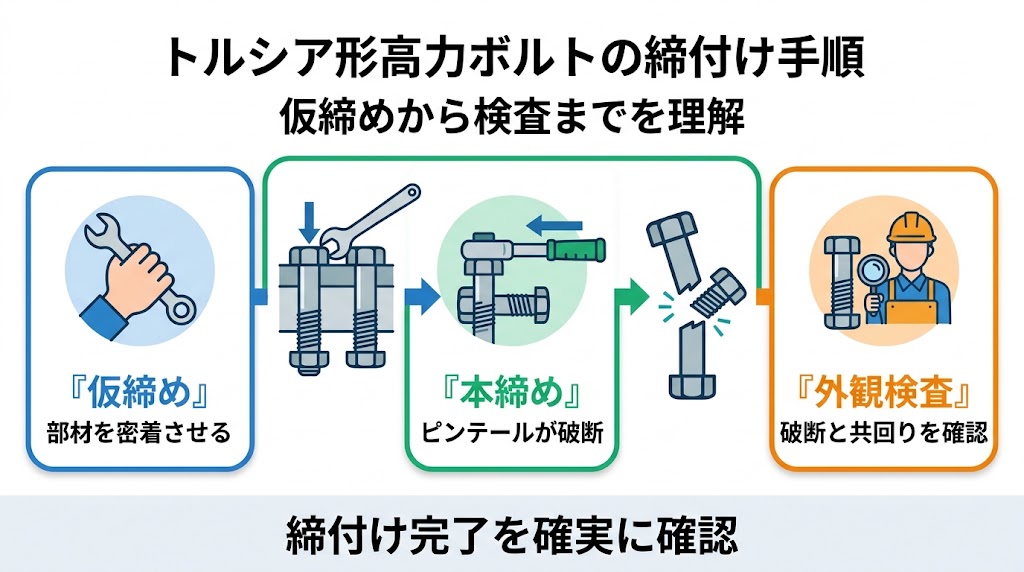

| 手順 | やること | ポイント |
|---|---|---|
| 1 | 接合面を確認 | 油・錆・浮きの除去 |
| 2 | ボルトを仮締め | 部材を密着させる |
| 3 | 本締めする | ピンテールが破断 |
| 4 | 外観検査 | 破断と共回りを確認 |
土木・建設現場での活用場面
学校計算や用語の知識でも、現場の数量整理や図面理解につながる視点があります。
鉄骨接合では、摩擦接合面の状態、ボルトの保管、締付け順序を管理します。ピンテール破断だけで良否を決めず、ナットの共回りや締め忘れも確認します。
まとめ：トルシア形高力ボルトの基本チェックリスト
- トルシア形高力ボルトの意味を説明できる
- 主要な部材や記号を整理できる
- 表の要点を確認した
- 計算・確認手順を把握した
- 現場での注意点をイメージできる
FAQ
Q1. トルシア形とは何ですか？
ピンテール破断で締付け完了を確認する高力ボルトです。
Q2. 普通の高力六角ボルトとの違いは？
専用工具とピンテールを使う点が異なります。
Q3. ピンテールはなぜ折れますか？
所定の締付けトルクに達すると溝部で破断します。
Q4. 雨天でも施工できますか？
摩擦面やボルトが濡れる条件では原則避けます。
Q5. 検査は何を見ますか？
破断、共回り、締め忘れ、部材密着を確認します。
