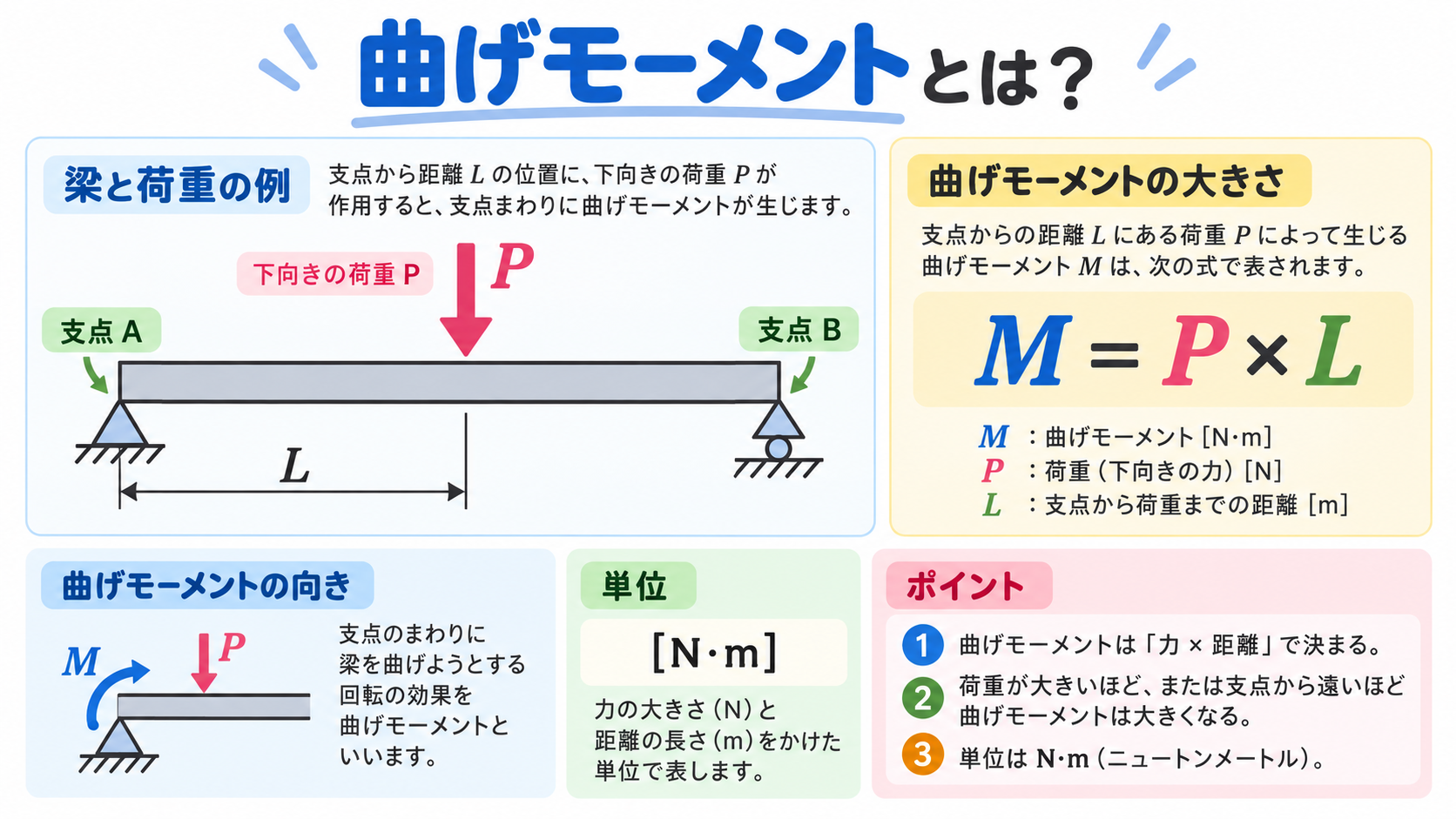

曲げモーメントとは何か：定義をシンプルに理解しよう
曲げモーメントとは、部材を曲げようとする力の効果で、力と支点からの距離の積で表します。
基本は M＝P×L です。単位はN・mやkN・mを使い、荷重の大きさだけでなく作用位置によって値が変わります。

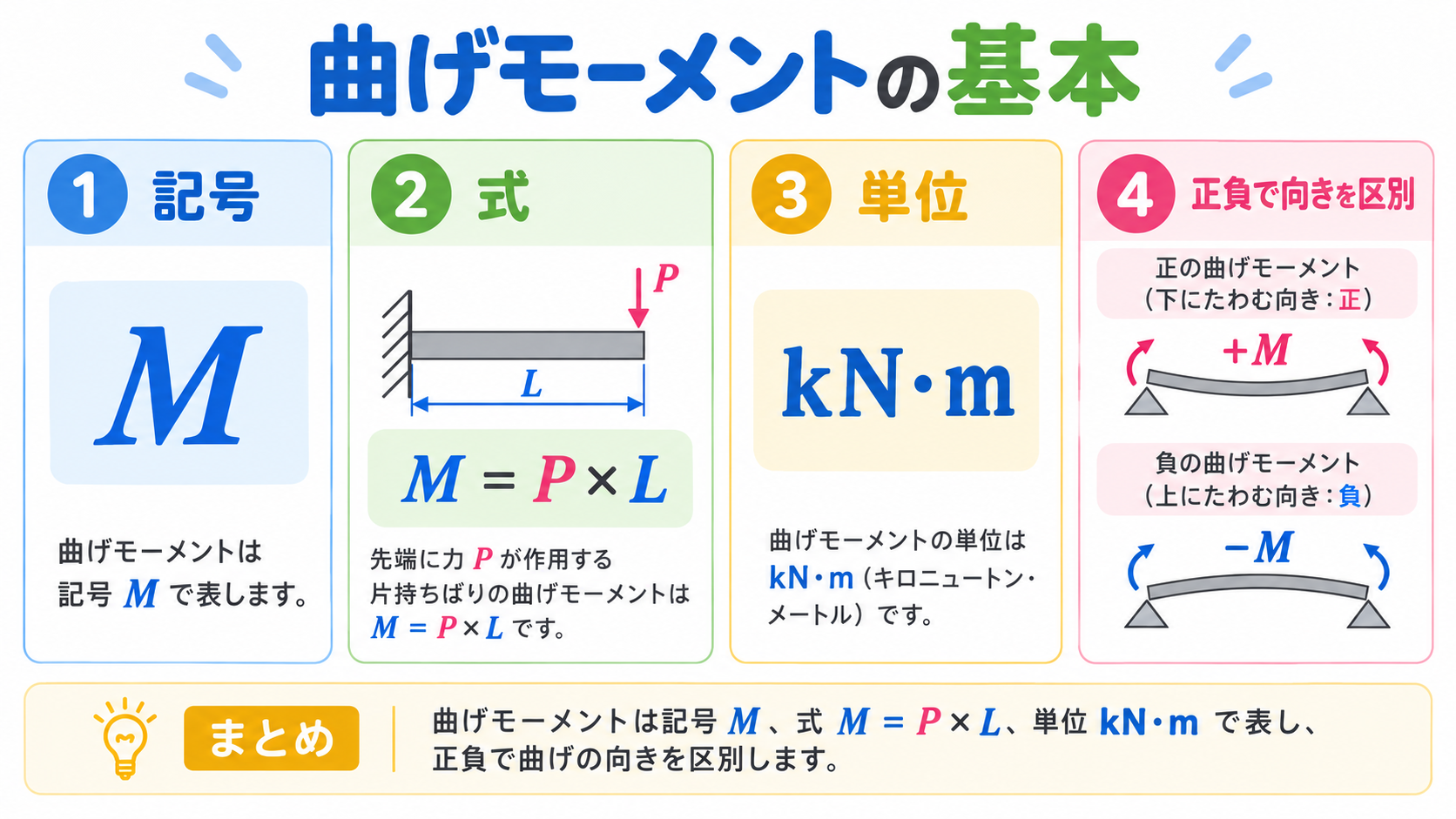

曲げモーメントの詳細・比較・ポイント
意味や種類、注意点を表で整理すると全体像がつかみやすくなります。
| 項目 | 内容 | ポイント |
|---|---|---|
| 記号 | M | 曲げモーメント |
| 基本式 | M=P×L | 集中荷重の例 |
| 代表単位 | N・m、kN・m | 力×距離 |
| 符号 | 正・負 | 曲げる向きを区別 |

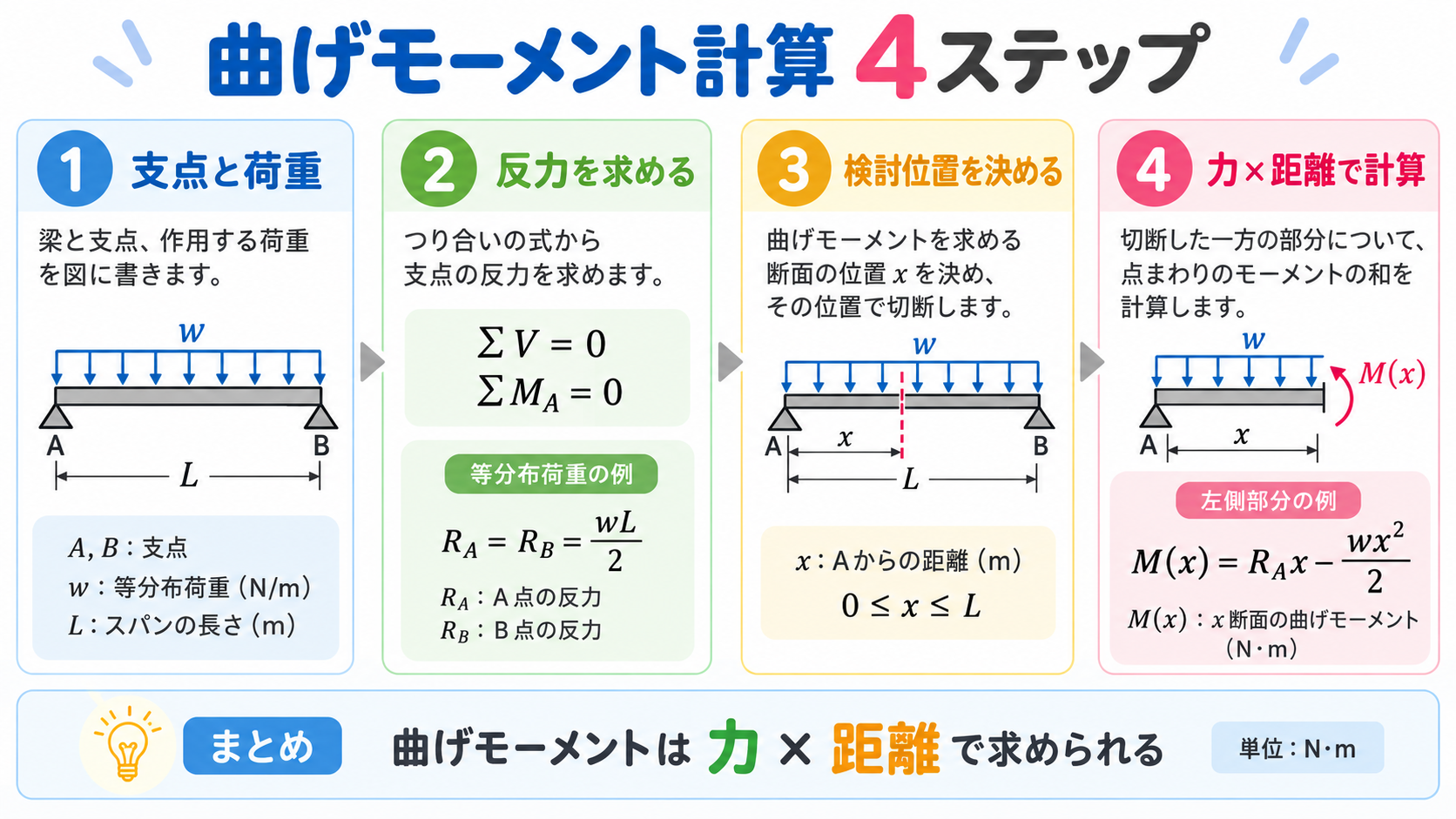

曲げモーメントの見方・計算・手順
何を順番に確認するかを決めておくと、途中で迷いにくくなります。
| 手順 | やること | ポイント |
|---|---|---|
| 1 | 支点と荷重を確認 | 簡略図を描く |
| 2 | 反力を求める | つり合い式を使う |
| 3 | 検討位置で切る | 片側の力を整理 |
| 4 | 力×距離を合計 | 符号と単位を確認 |
土木・建設現場での活用場面
学校計算や用語の知識でも、現場の数量整理や図面理解につながる視点があります。
梁・床版・擁壁の設計では、最大曲げモーメントが生じる位置を把握して断面を照査します。荷重条件や支持方法を取り違えないことが大切です。
まとめ：曲げモーメントの基本チェックリスト
- 曲げモーメントの意味を説明できる
- 関連用語との違いを整理できる
- 表の要点を確認した
- 計算や確認の手順を把握した
- 現場での使い方をイメージできる
FAQ
Q1. 曲げモーメントとは？
部材を曲げようとする力の効果です。
Q2. 単位は何ですか？
N・mやkN・mです。
Q3. 距離が2倍なら？
同じ力なら曲げモーメントも2倍です。
Q4. せん断力との違いは？
せん断力はずらす力、曲げモーメントは回転・曲げの効果です。
Q5. どこが最大ですか？
支持条件と荷重位置で変わるため図と計算で確認します。
