内径とは何か：定義をシンプルに理解しよう

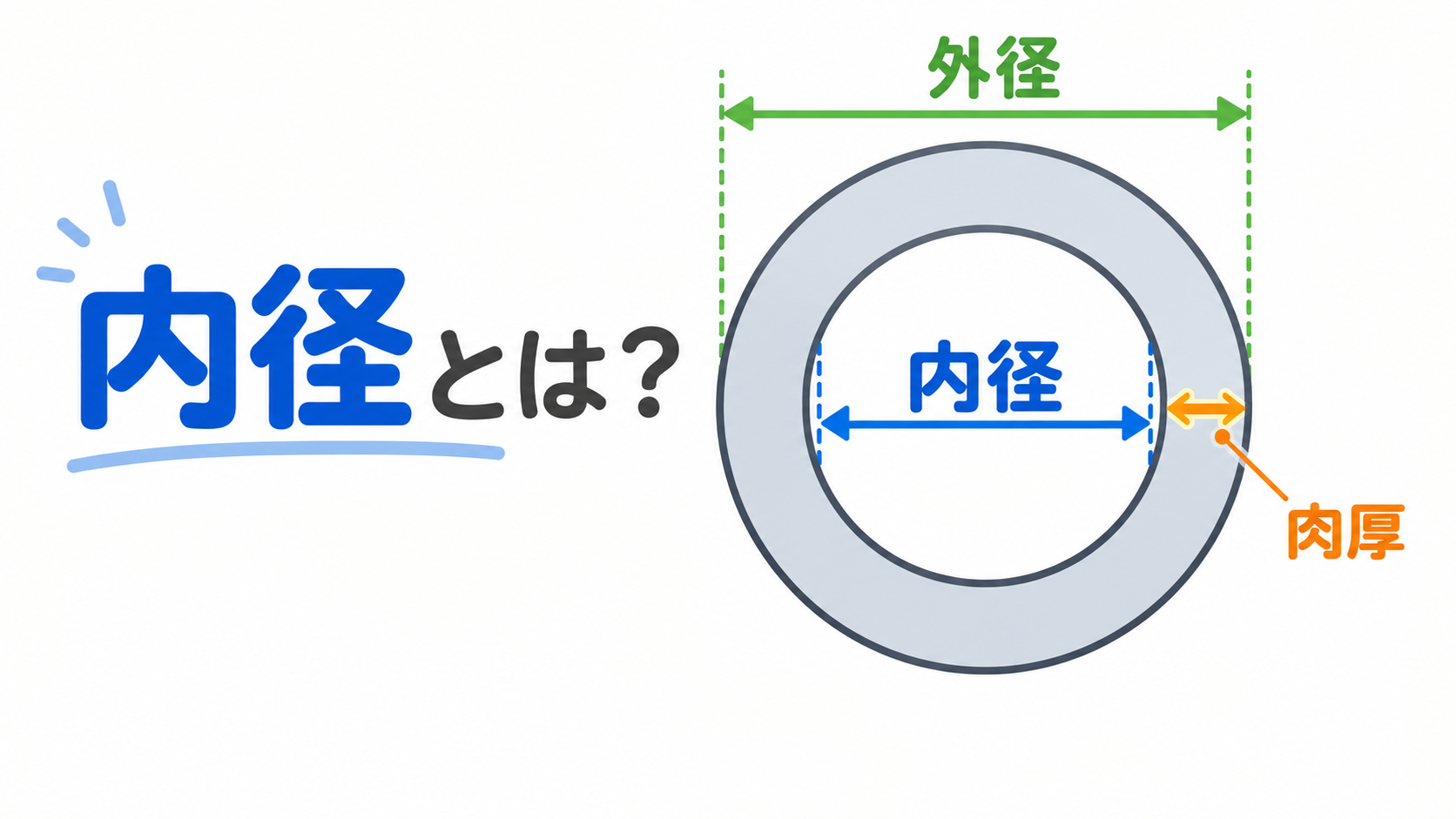

内径とは、管や穴の内側から反対側の内側までを通る直径です。
流体が通る広さや、部品を差し込める寸法を判断する基準になります。外側の直径である外径と混同せず、肉厚も含めて確認します。
内径の詳細・比較・ポイント
意味や種類、注意点を表で整理すると全体像がつかみやすくなります。

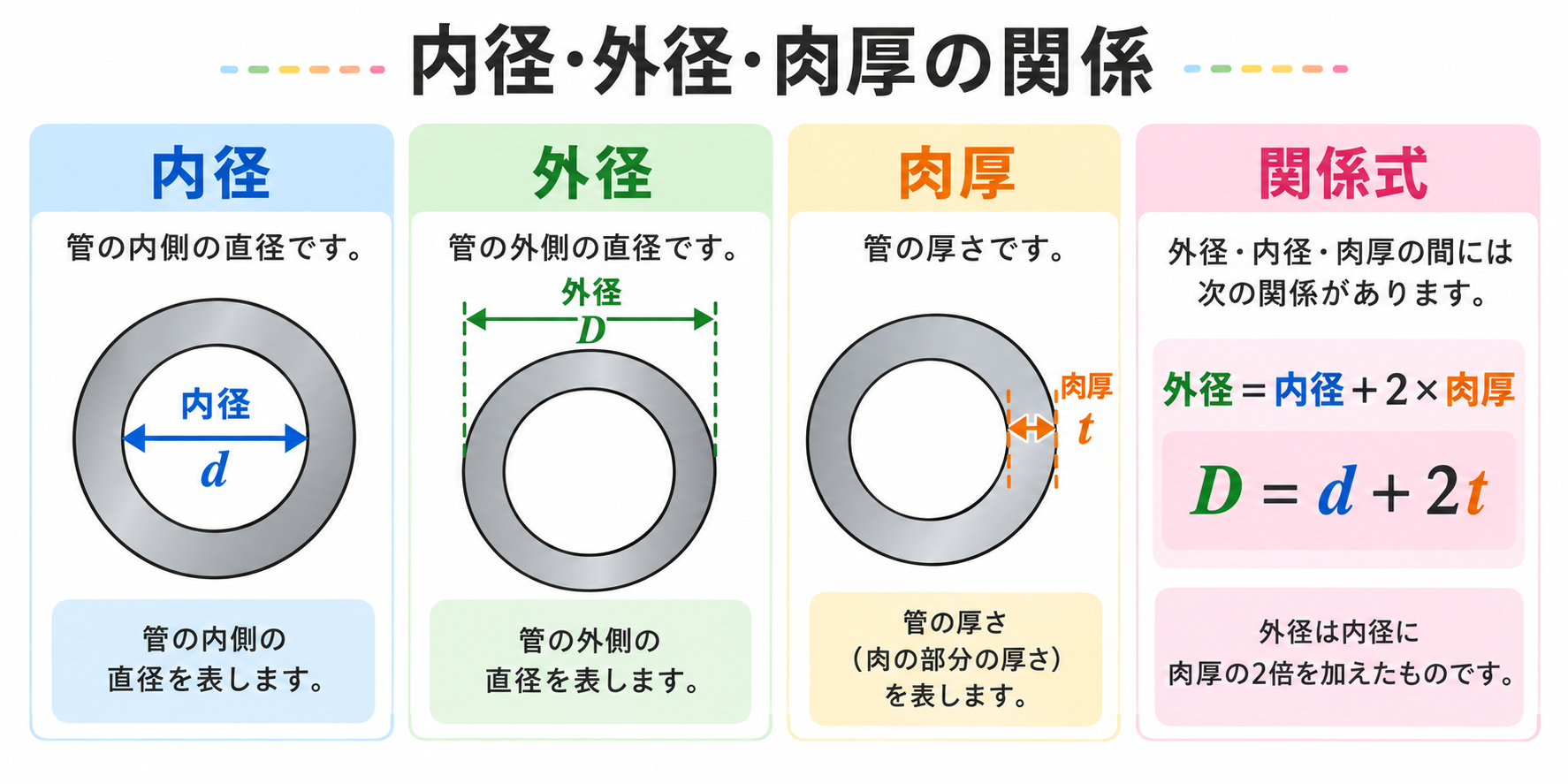

| 項目 | 内容 | ポイント |
|---|---|---|
| 内径 | 内側から内側まで | 穴・流路の寸法 |
| 外径 | 外側から外側まで | 部材全体の寸法 |
| 肉厚 | 外径と内径の間 | 片側分の厚さ |
| 関係式 | 外径＝内径＋2×肉厚 | 単位をそろえる |

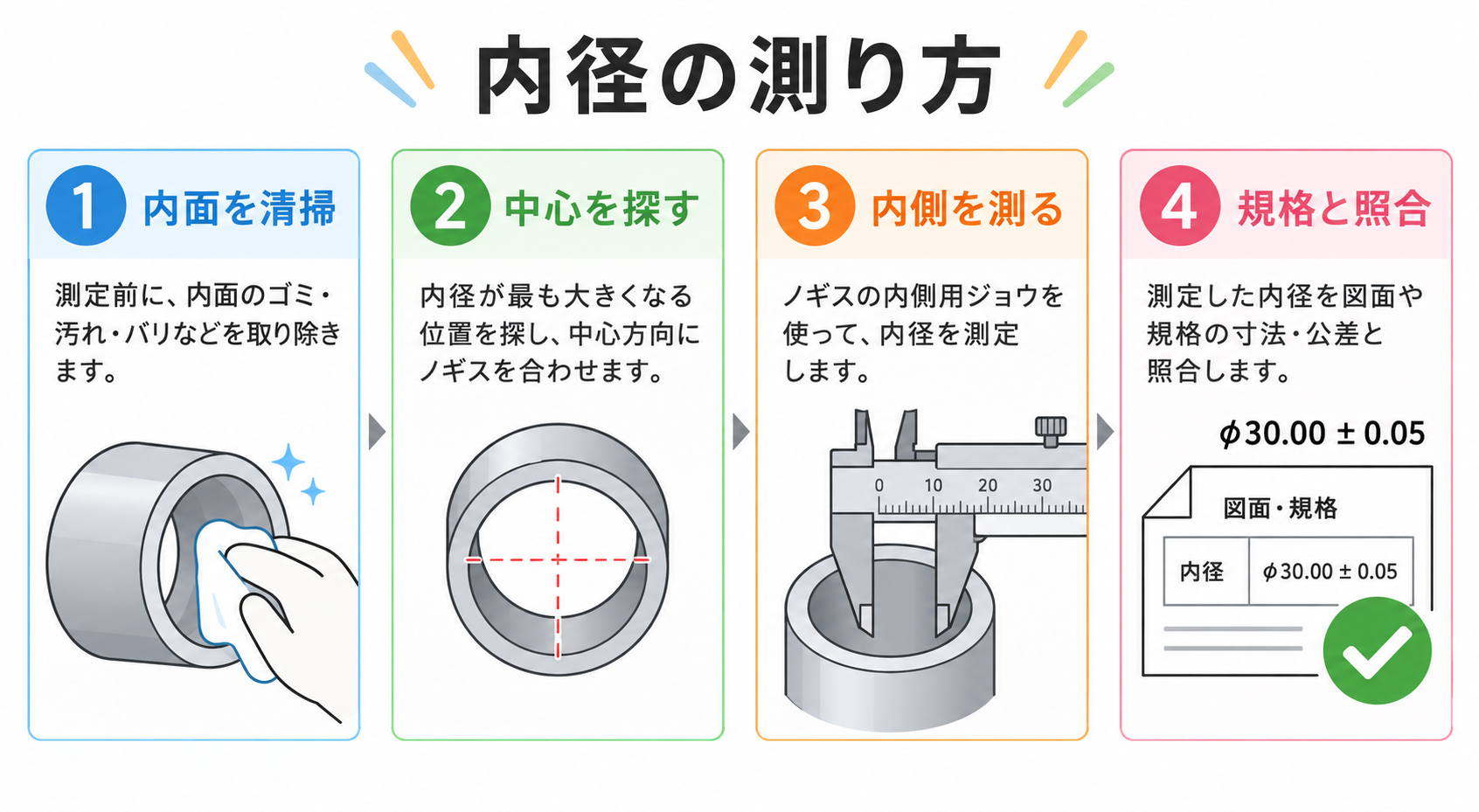

内径の見方・計算・手順
何を順番に確認するかを決めておくと、途中で迷いにくくなります。
| 手順 | やること | ポイント |
|---|---|---|
| 1 | 内面を清掃 | 異物を除く |
| 2 | 中心を通る方向を探す | 最大値を確認 |
| 3 | ノギスの内側用ジョウで測る | 傾きを避ける |
| 4 | 規格と公差を照合 | 呼び径だけで判断しない |
土木・建設現場での活用場面
学校計算や用語の知識でも、現場の数量整理や図面理解につながる視点があります。
配管では内径が流量や詰まりやすさに関係します。現場では、外径が同じでも肉厚が違えば内径が変わるため、材質・規格・スケジュール番号まで確認します。
まとめ：内径の基本チェックリスト
- 内径の意味を説明できる
- 関連する寸法や記号を区別できる
- 表や公式を使って確認できる
- 間違いやすい点を把握した
- 現場や計算での使い方をイメージできる
FAQ
Q1. 内径はどこですか？
管や穴の内側の直径です。
Q2. 外径との違いは？
外径は外側、内径は内側の寸法です。
Q3. 計算できますか？
均一肉厚なら外径から肉厚の2倍を引きます。
Q4. 測定器は？
ノギス、内径マイクロメータ、シリンダゲージなどです。
Q5. 呼び径と同じですか？
必ずしも同じではなく規格表の確認が必要です。
