この記事でわかること
- 袖壁 の意味
- 種類・構造 のポイント
- 図面・現場での確認方法
目次
袖壁とは何か：定義をシンプルに理解しよう

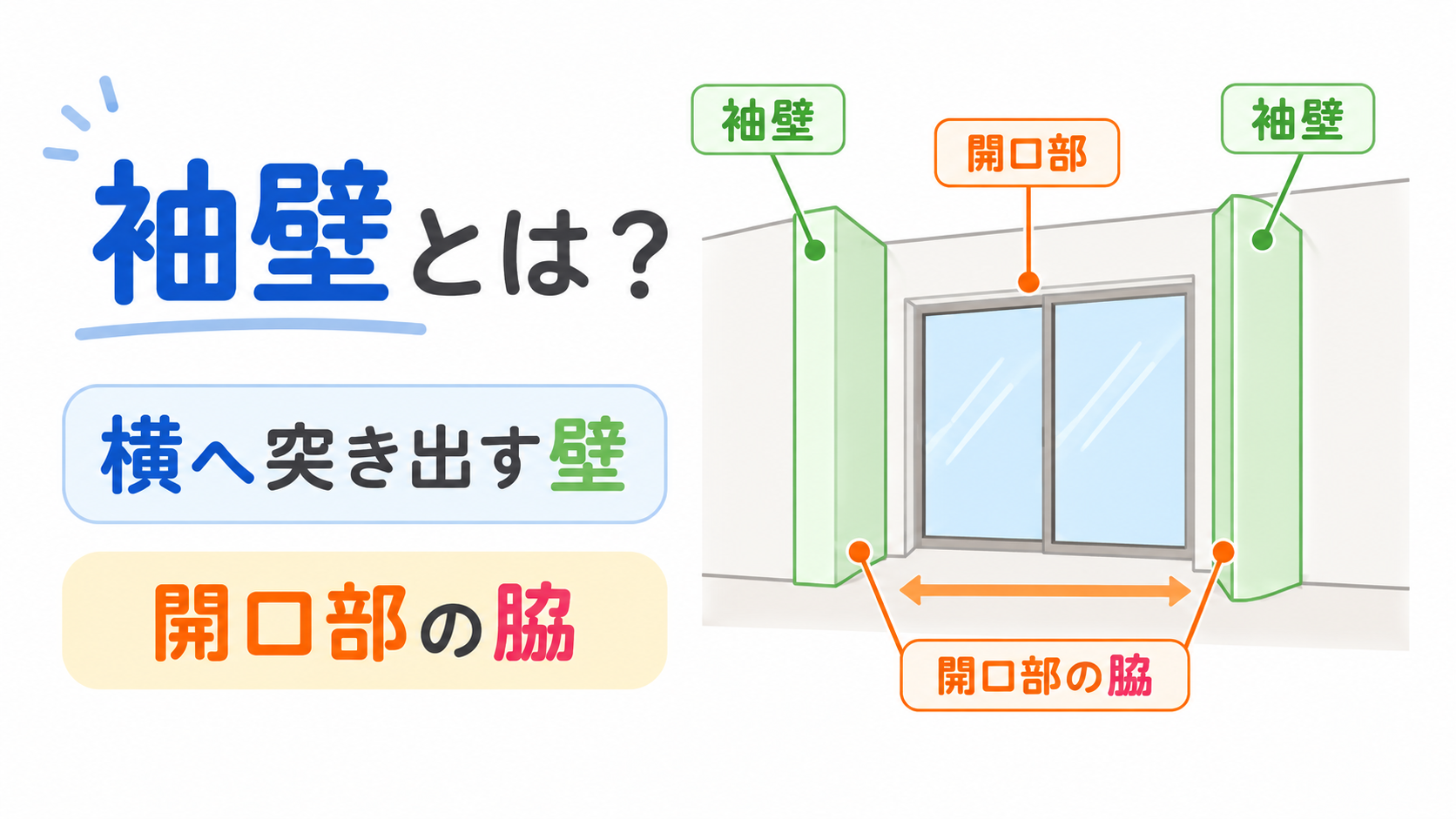

袖壁とは、柱や壁の側面から横方向へ短く突き出す壁です。
開口部の脇、建具の横、設備の目隠しなどに設けます。構造上の役割を持つ場合と、意匠・区画目的の非構造壁の場合があります。

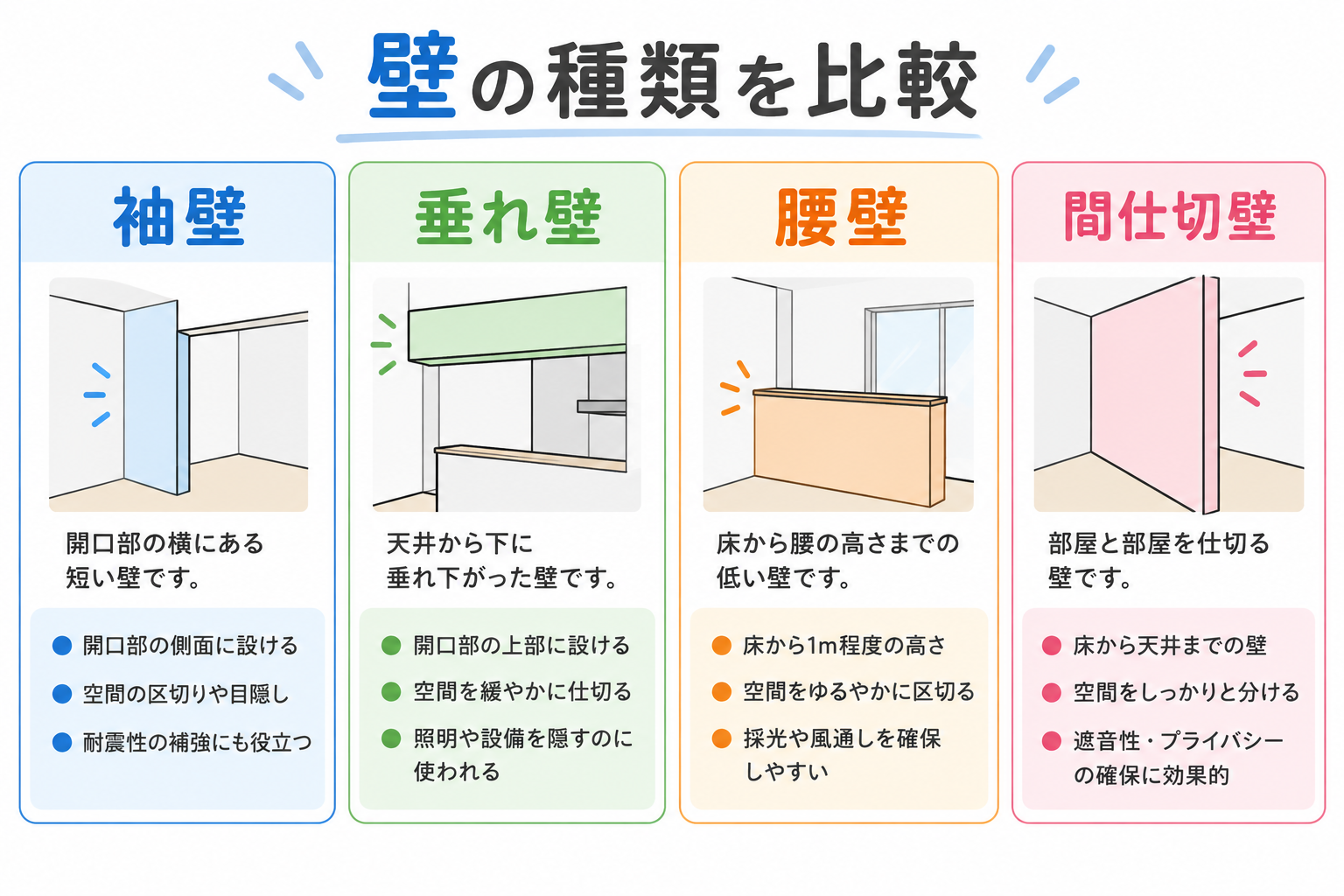

袖壁の詳細・比較・ポイント
意味や種類、注意点を表で整理すると全体像がつかみやすくなります。
| 項目 | 内容 | ポイント |
|---|---|---|
| 袖壁 | 側方へ突き出す壁 | 開口脇・目隠し |
| 垂れ壁 | 天井側から下がる壁 | 開口上・防煙 |
| 腰壁 | 床側から立ち上がる壁 | 窓下・保護 |
| 間仕切壁 | 空間を面で区切る壁 | 室の分割 |

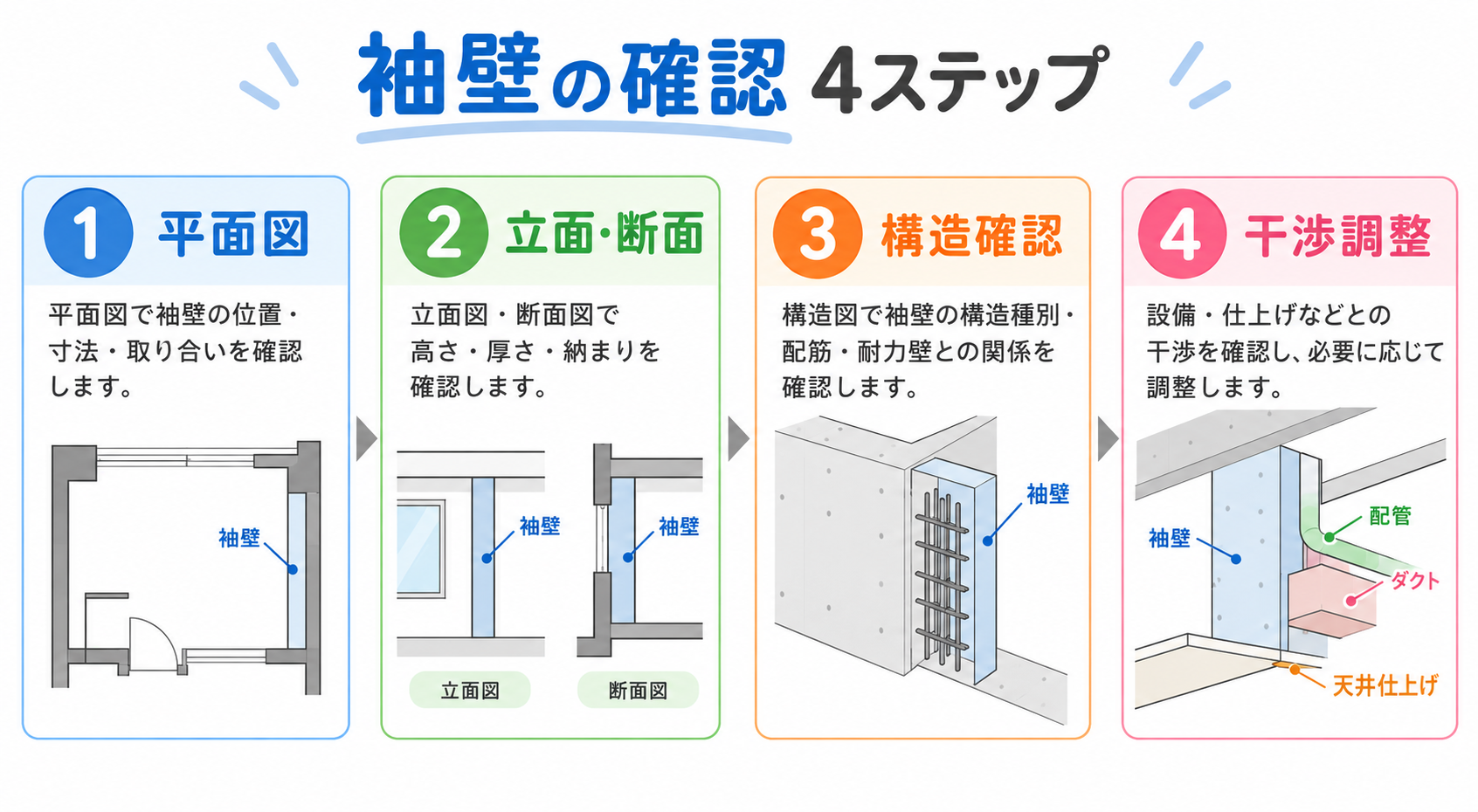

袖壁の見方・計算・手順
何を順番に確認するかを決めておくと、途中で迷いにくくなります。
| 手順 | やること | ポイント |
|---|---|---|
| 1 | 平面図で位置を確認 | 開口や柱との関係を見る |
| 2 | 立面・断面図を照合 | 高さと厚さを確認 |
| 3 | 構造・非構造を確認 | 配筋や下地を見る |
| 4 | 建具・設備との干渉確認 | 納まりを調整 |
土木・建設現場での活用場面
学校計算や用語の知識でも、現場の数量整理や図面理解につながる視点があります。
現場では、建具の開閉範囲、設備配管、仕上げ厚との干渉を早めに確認します。RC袖壁では配筋と開口補強、仕上げ袖壁では下地と固定方法を図面で区別します。
まとめ：袖壁の基本チェックリスト
- 袖壁の意味を説明できる
- 主な種類や役割を区別できる
- 図面上の位置を確認できる
- 施工上の注意点を把握した
- 現場での使い方をイメージできる
FAQ
Q1. 袖壁はどこにありますか？
柱や壁の横、開口部の脇などです。
Q2. 垂れ壁との違いは？
袖壁は横へ出て、垂れ壁は上から下がります。
Q3. 構造壁ですか？
構造壁の場合も非構造壁の場合もあります。
Q4. 腰壁との違いは？
腰壁は床から上へ立ち上がります。
Q5. 図面の確認点は？
位置、高さ、厚さ、材料、建具との関係です。
