ネジのピッチとは何か：定義をシンプルに理解しよう

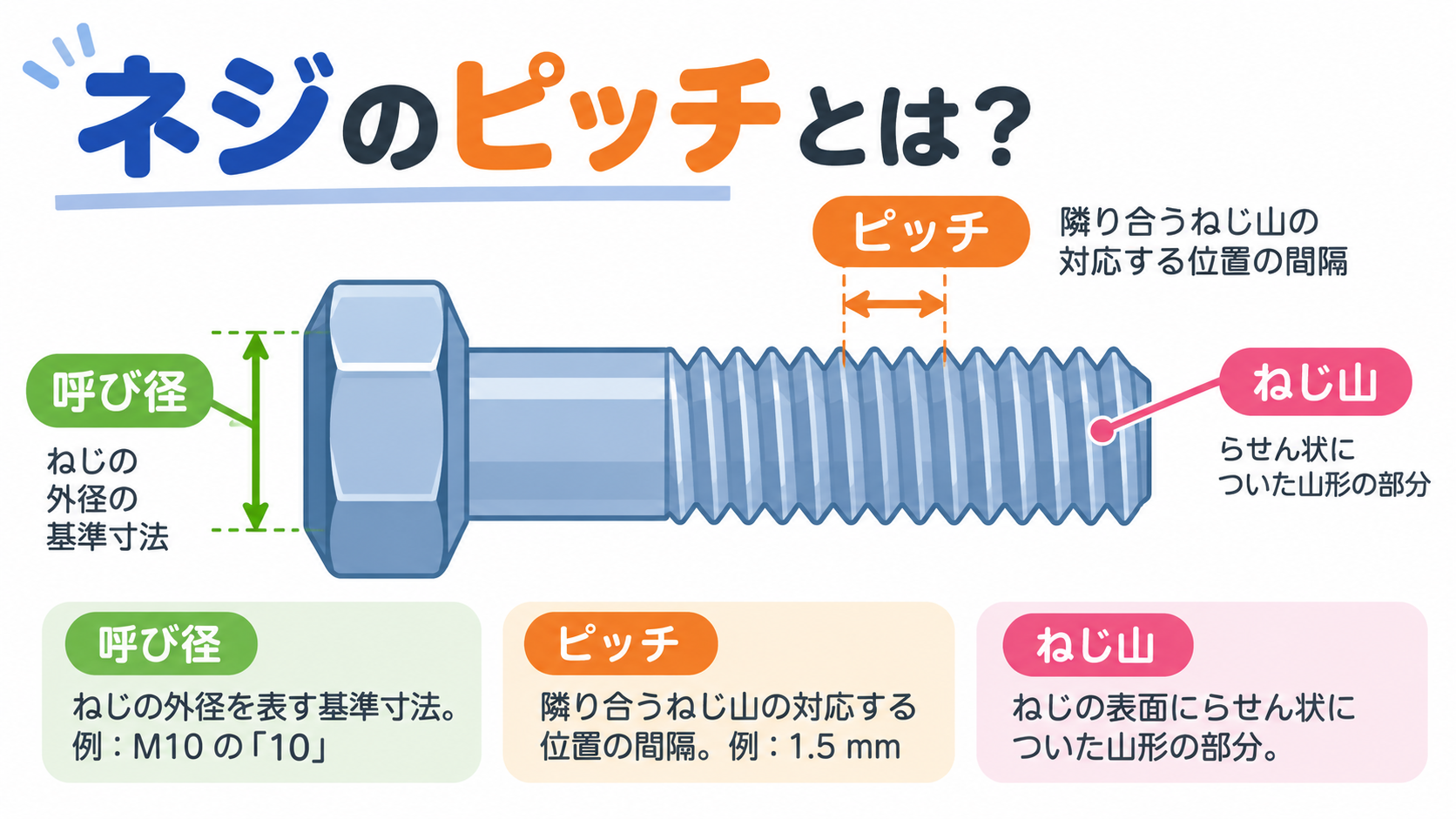

ネジのピッチとは、隣り合うねじ山の同じ位置どうしの軸方向の距離です。
メートルねじでは通常mmで表します。同じ呼び径でもピッチが異なるねじがあるため、径だけでなくピッチも合わせる必要があります。
ネジのピッチの詳細・比較・ポイント
意味や種類、注意点を表で整理すると全体像がつかみやすくなります。

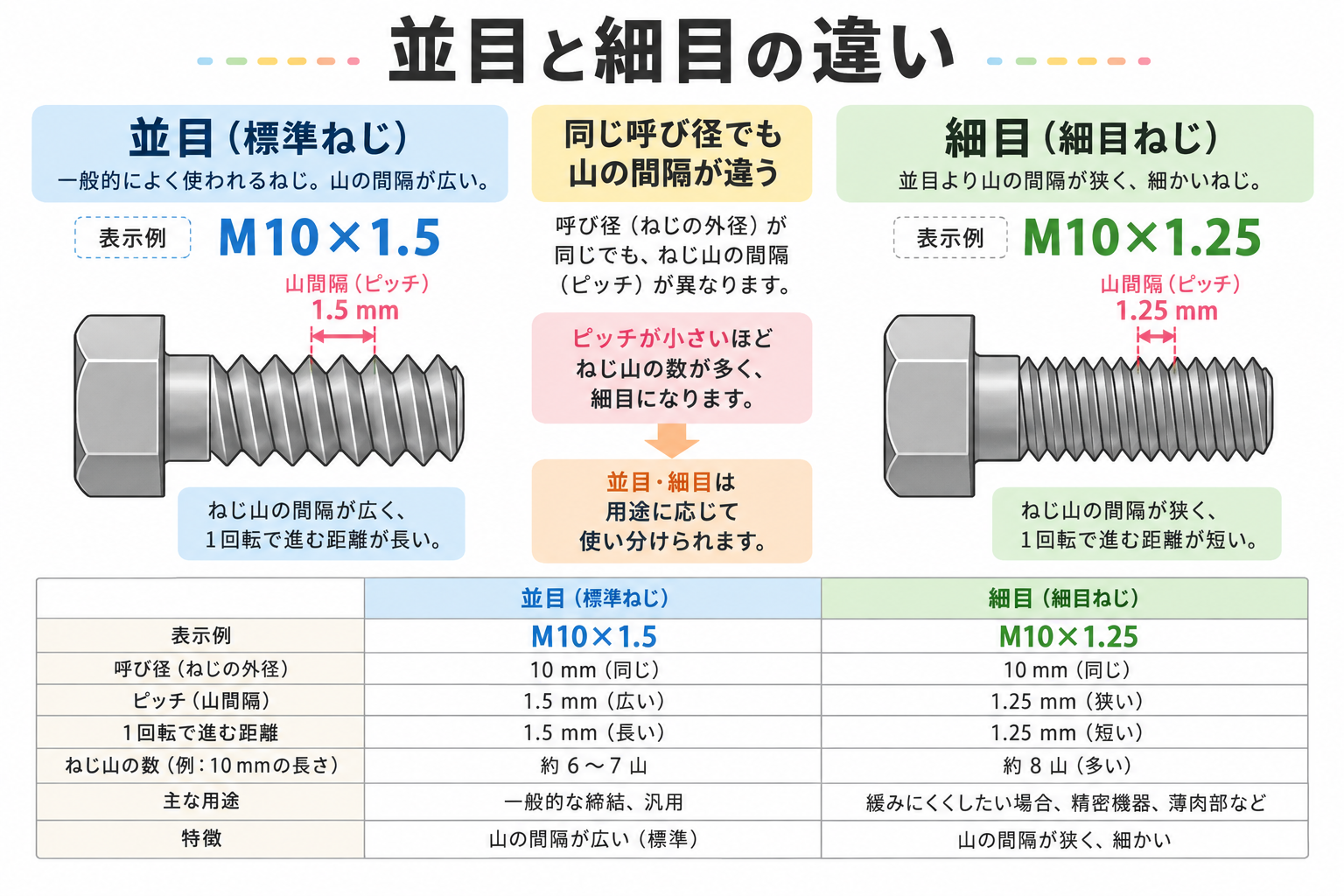

| 項目 | 内容 | ポイント |
|---|---|---|
| 並目 | 標準的で扱いやすい | 一般用途 |
| 細目 | ピッチが小さい | 緩み・微調整を考慮する用途 |
| 呼び径 | ねじ外径の基準 | M10など |
| 表示例 | M10×1.25 | 径10mm・ピッチ1.25mm |

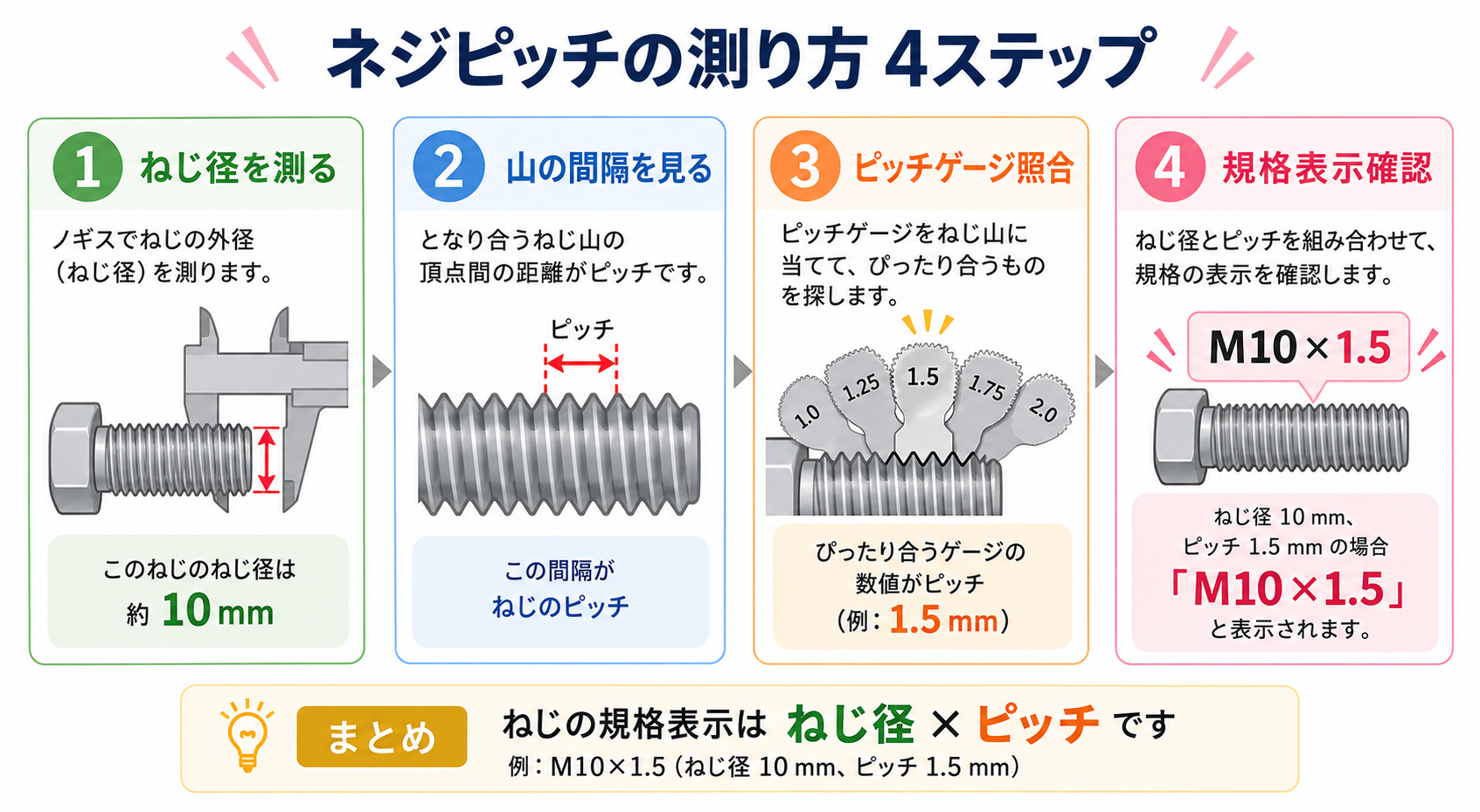

ネジのピッチの見方・計算・手順
何を順番に確認するかを決めておくと、途中で迷いにくくなります。
| 手順 | やること | ポイント |
|---|---|---|
| 1 | ねじ径を測る | ノギスを使用 |
| 2 | 山数または間隔を見る | 複数山で測ると正確 |
| 3 | ピッチゲージで照合 | 山形を合わせる |
| 4 | 規格表示を確認 | ボルトとナットを一致 |
土木・建設現場での活用場面
学校計算や用語の知識でも、現場の数量整理や図面理解につながる視点があります。
鋼構造や機械の組立では、呼び径が同じでもピッチ違いを無理に締め込まないことが重要です。ねじ山損傷を防ぐため、規格表示とピッチゲージで確認します。
まとめ：ネジのピッチの基本チェックリスト
- ネジのピッチの意味を説明できる
- 種類や役割を区別できる
- 図面や数値を確認できる
- 施工・設計上の注意点を把握した
- 現場での使い方をイメージできる
FAQ
Q1. ピッチはどこを測る？
隣り合うねじ山の同じ位置間を軸方向に測ります。
Q2. M10だけで選べる？
ピッチ違いがあるため、ピッチ表示も確認します。
Q3. 並目と細目の違いは？
細目は並目よりねじ山の間隔が小さいです。
Q4. 定規で測れますか？
概算できますが、ピッチゲージが確実です。
Q5. 合わないナットを使うと？
ねじ山を損傷し、必要な締結力を得られません。
