CFT構造とは何か：定義をシンプルに理解しよう

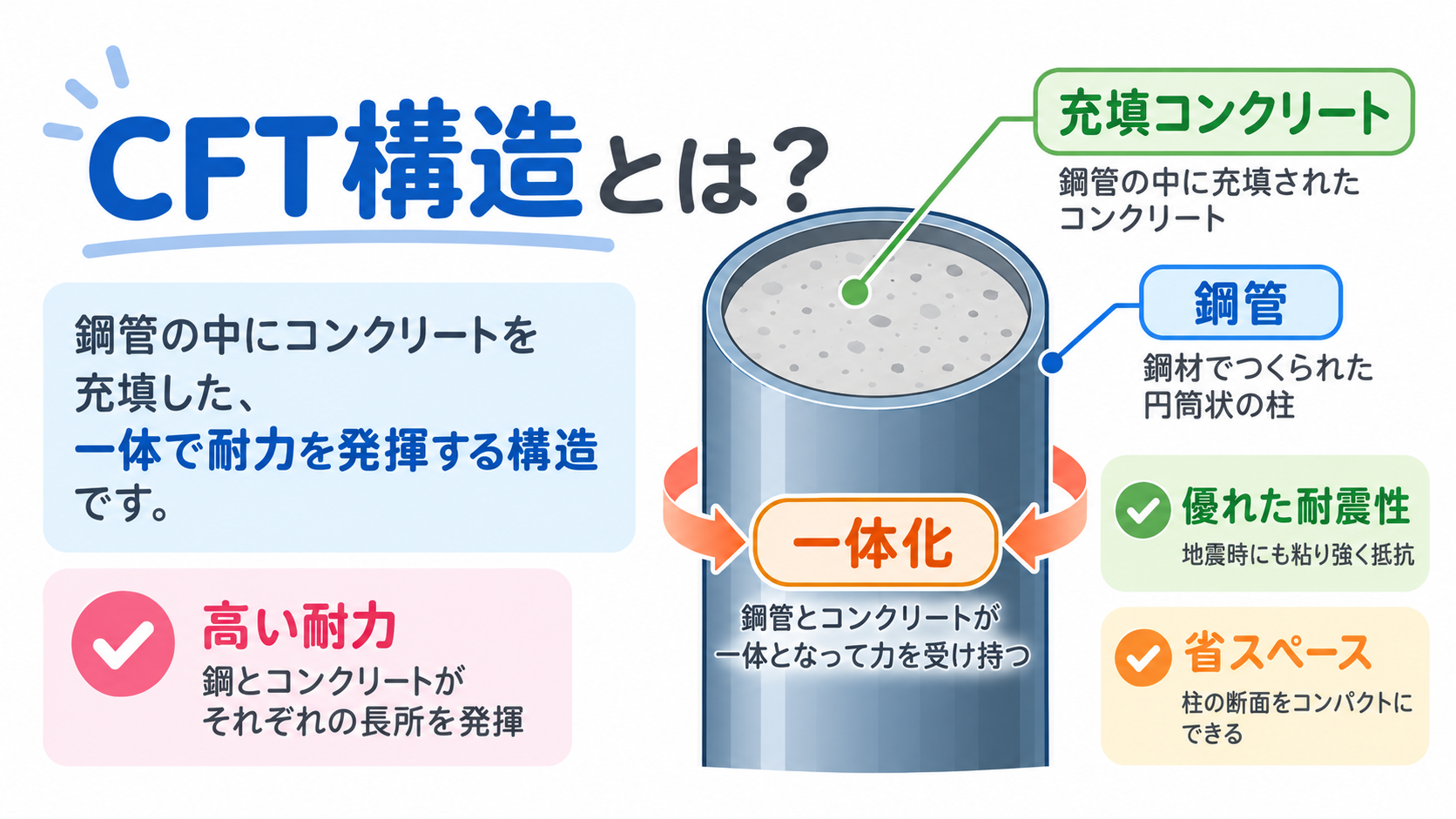

CFT構造とは、鋼管柱の内部へコンクリートを充填し、両者を一体化した構造です。
CFTはConcrete Filled Steel Tubeの略です。鋼管がコンクリートを拘束し、コンクリートが鋼管の局部座屈を抑えることで、互いの長所を活かします。

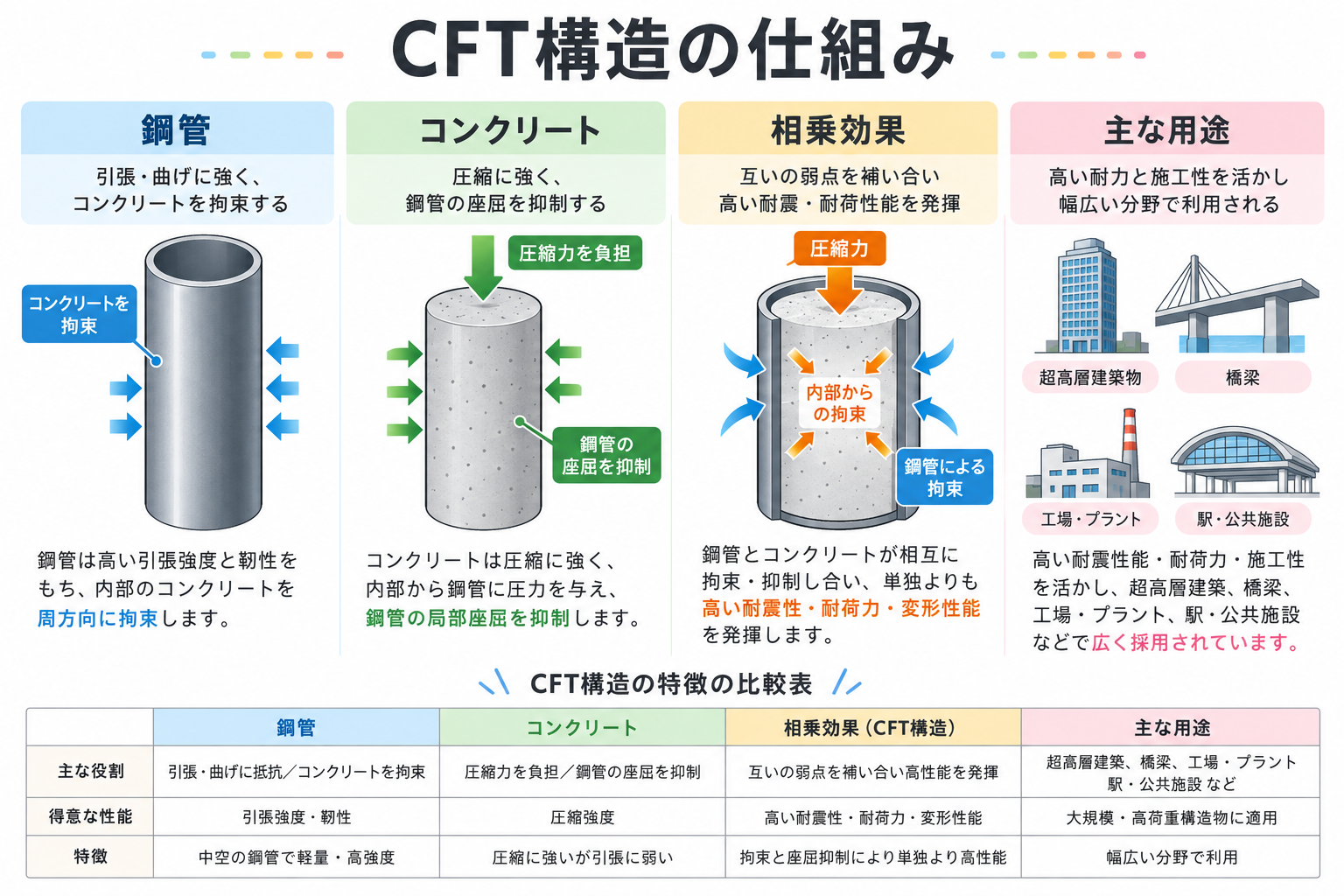

CFT構造の詳細・比較・ポイント
意味や種類、注意点を表で整理すると全体像がつかみやすくなります。
| 項目 | 内容 | ポイント |
|---|---|---|
| 鋼管 | 引張・曲げに強い | 型枠の役割も担う |
| 充填コンクリート | 圧縮に強い | 鋼管内部を支持 |
| 相乗効果 | 拘束と座屈抑制 | 高い耐力と変形性能 |
| 主な用途 | 高層建物の柱など | 大きな軸力に対応 |

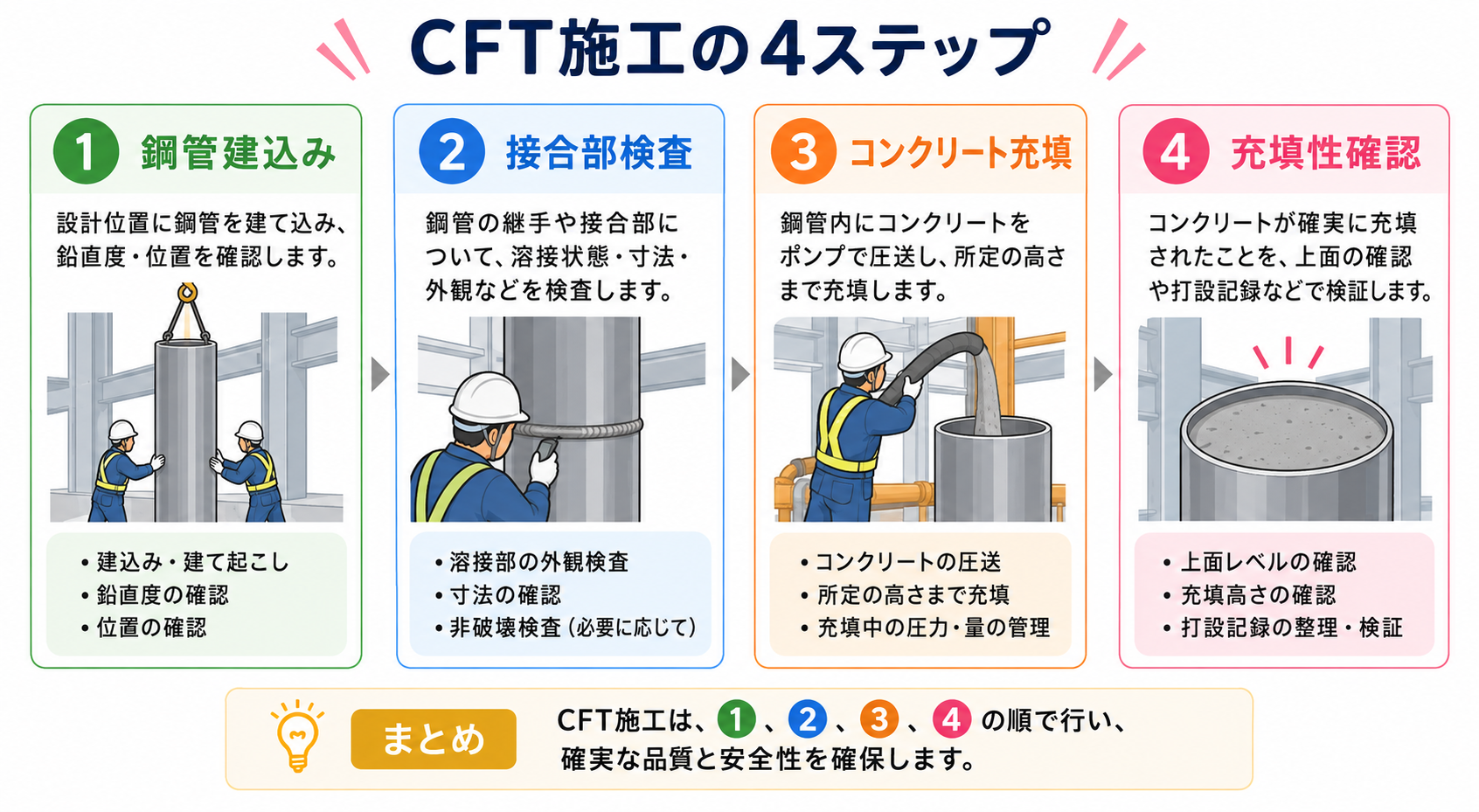

CFT構造の見方・計算・手順
何を順番に確認するかを決めておくと、途中で迷いにくくなります。
| 手順 | やること | ポイント |
|---|---|---|
| 1 | 鋼管を建て込む | 位置と鉛直を確認 |
| 2 | 接合部を検査 | 溶接やダイアフラム確認 |
| 3 | コンクリートを充填 | 打込み計画を管理 |
| 4 | 充填性を確認 | 記録と検査を残す |
土木・建設現場での活用場面
学校計算や用語の知識でも、現場の数量整理や図面理解につながる視点があります。
CFT柱では、鋼管内部へ隙間なくコンクリートを充填する品質管理が重要です。打込み速度、圧送圧、材料性状、ダイアフラム周辺の充填を確認します。
まとめ：CFT構造の基本チェックリスト
- CFT構造の意味を説明できる
- 種類や役割を区別できる
- 図面や数値を確認できる
- 施工・設計上の注意点を把握した
- 現場での使い方をイメージできる
FAQ
Q1. CFTは何の略？
Concrete Filled Steel Tubeの略です。
Q2. SRCとの違いは？
CFTは鋼管内部へコンクリートを充填し、SRCは鉄骨を鉄筋コンクリートで覆います。
Q3. メリットは？
高い耐力、変形性能、型枠省略などが期待できます。
Q4. どこで使う？
高層建物や大きな軸力を受ける柱などです。
Q5. 施工の注意点は？
ダイアフラム周辺を含む充填性の確保です。
