この記事でわかること
- ダイアフラム の意味
- 特徴・ルール のポイント
- 計算や現場での確認方法
目次
ダイアフラムとは何か：定義をシンプルに理解しよう

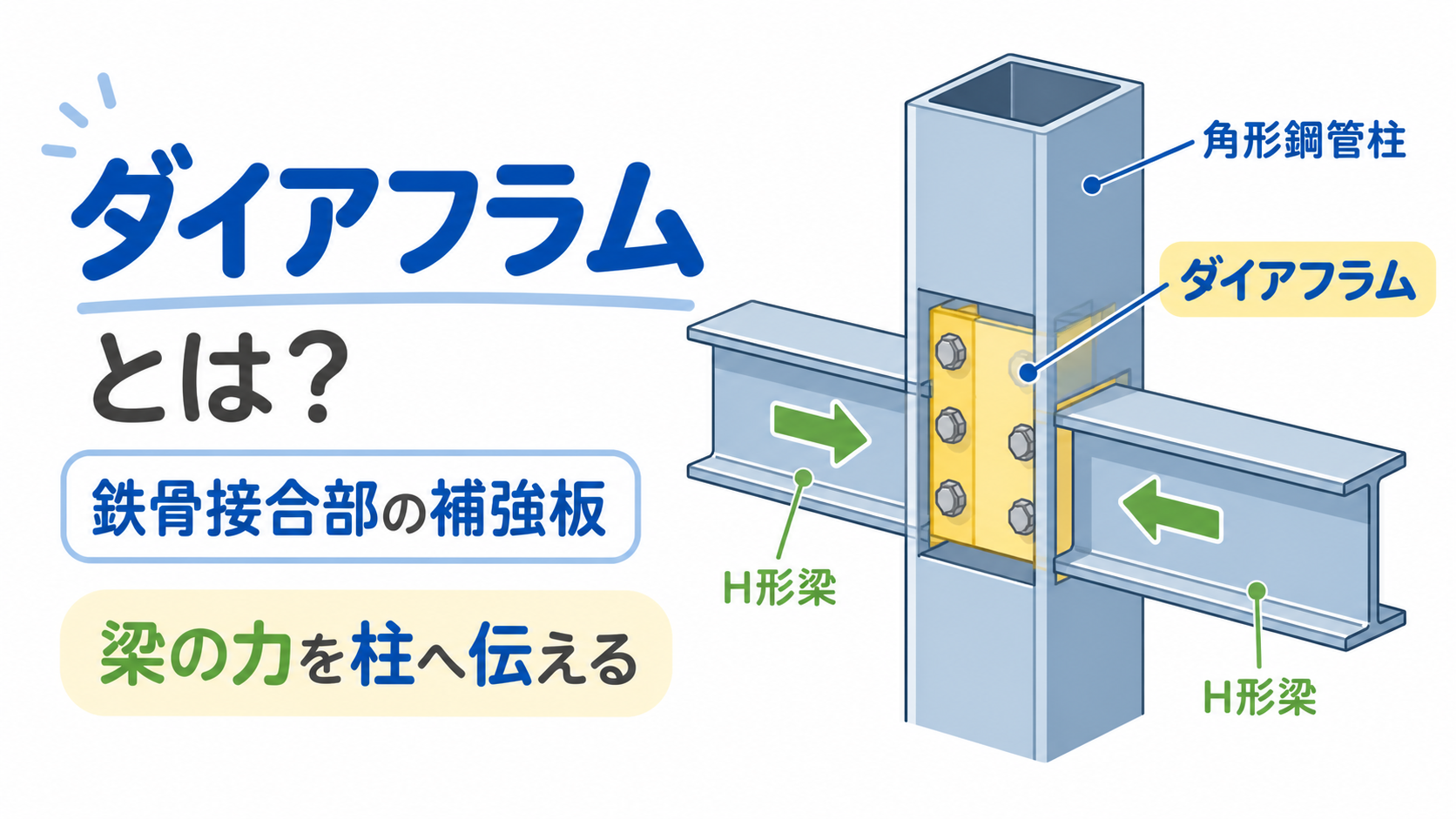

ダイアフラムとは、鉄骨柱の接合部などに設け、力を伝達して局部変形を抑える補強板です。
梁フランジから柱へ力を伝え、柱の局部的な変形を防ぎます。代表的な形式には通しダイアフラムと内ダイアフラムがあります。
ダイアフラムの詳細・比較・ポイント

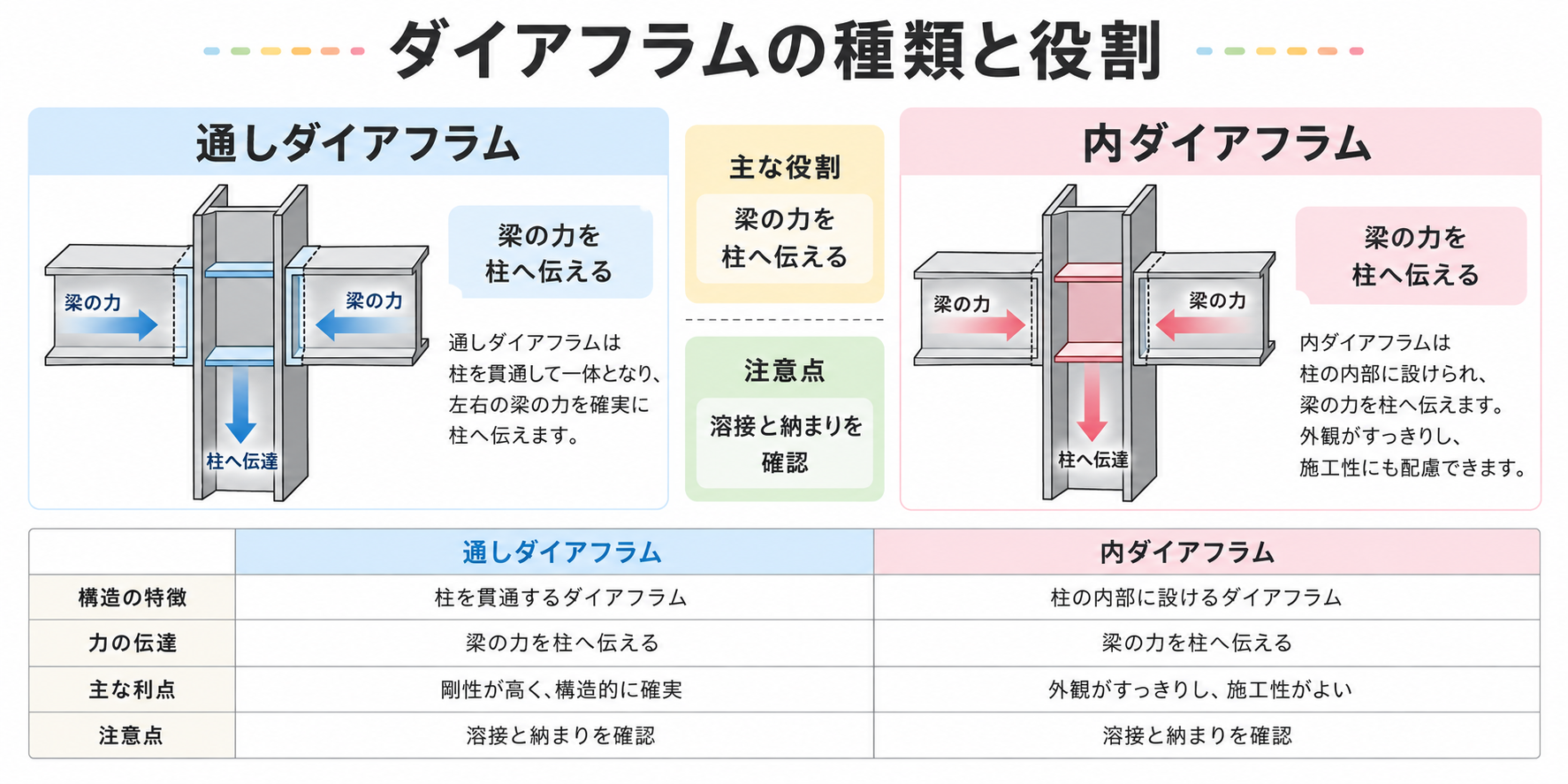

意味や種類、注意点を表で整理すると全体像がつかみやすくなります。
| 項目 | 内容 | ポイント |
|---|---|---|
| 通しダイアフラム | 柱を分断して板を通す | 力を伝えやすい |
| 内ダイアフラム | 柱内部に設置 | 外観を整えやすい |
| 役割 | 梁の力を柱へ伝達 | 局部変形を抑える |
| 注意 | 溶接・納まりを確認 | 施工性も重要 |

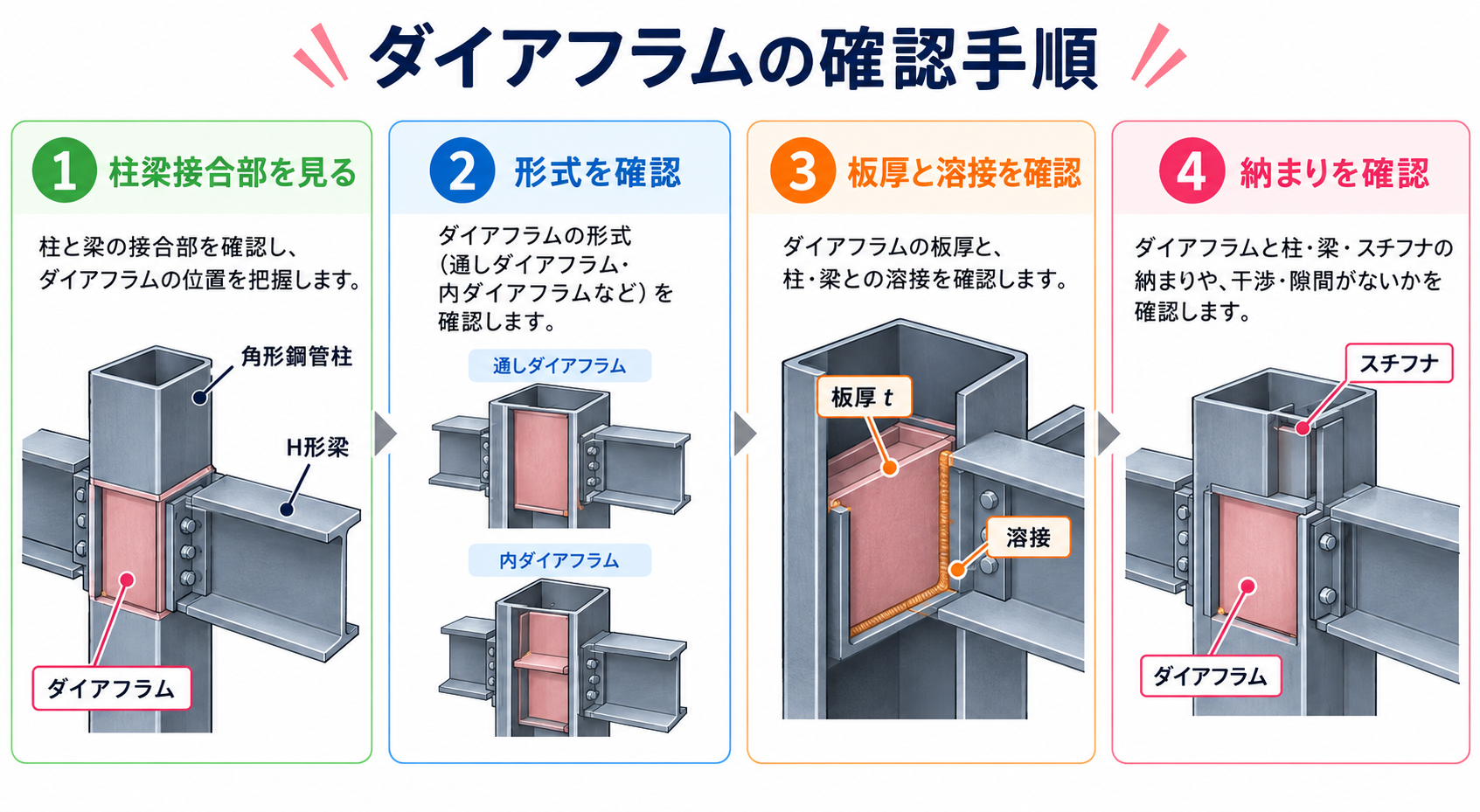

ダイアフラムの見方・計算・手順
何を順番に確認するかを決めておくと、途中で迷いにくくなります。
| 手順 | やること | ポイント |
|---|---|---|
| 1 | 柱梁接合部を見る | 梁フランジ位置を確認 |
| 2 | 形式を確認 | 通しか内か |
| 3 | 板厚と溶接を見る | 設計図と照合 |
| 4 | 納まりを確認 | 施工可能性を確認 |
土木・建設現場での活用場面
学校計算や用語の知識でも、現場の数量整理や図面理解につながる視点があります。
鉄骨工事では柱梁接合部の製作図、板厚、溶接部を確認します。力の流れと溶接の連続性を意識すると、ダイアフラムの役割と納まりを理解しやすくなります。
まとめ：ダイアフラムの基本チェックリスト
- ダイアフラムの意味を説明できる
- 基本ルールを区別できる
- 数値や形を正しく確認できる
- 注意点を確認できる
- 実際の使い方をイメージできる
FAQ
Q1. ダイアフラムとは？
鉄骨接合部で力を伝える補強板です。
Q2. 主な役割は？
梁の力を柱へ伝え、局部変形を抑えます。
Q3. 種類は？
通しダイアフラムや内ダイアフラムがあります。
Q4. どこにある？
主に鉄骨柱と梁の接合部です。
Q5. 確認点は？
形式、板厚、溶接、納まりを確認します。
