火打ちとは何か：定義をシンプルに理解しよう
火打ちとは、床組や小屋組の隅に斜めに入れ、水平面の変形を抑える補強材です。
地震や風による横力で四角形がひし形に変形するのを防ぎます。木製の火打ち梁や鋼製火打ちがあります。

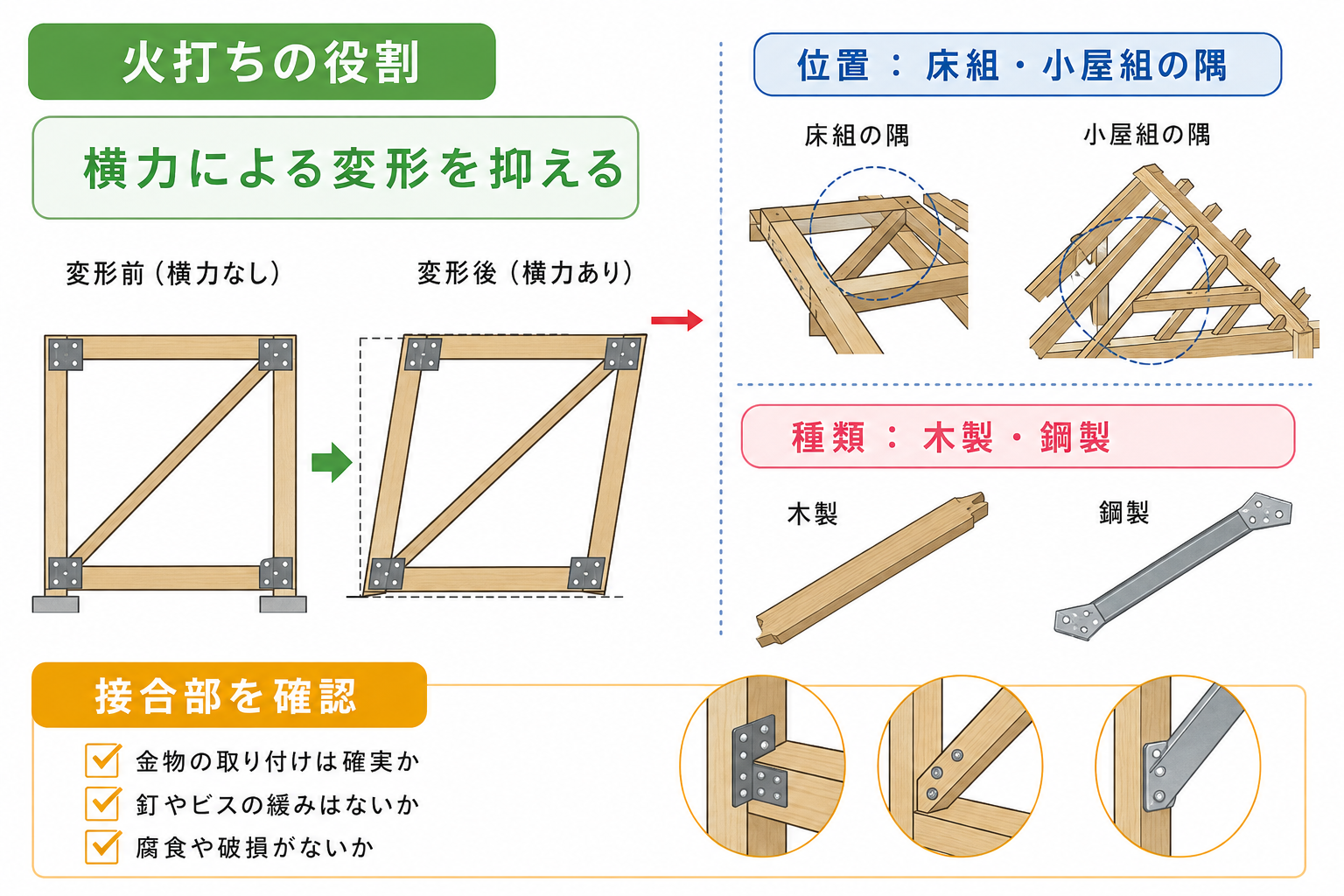

火打ちの詳細・比較・ポイント
意味や種類、注意点を表で整理すると全体像がつかみやすくなります。
| 項目 | 内容 | ポイント |
|---|---|---|
| 役割 | 水平変形を抑える | 横力に抵抗 |
| 位置 | 床組・小屋組の隅 | 斜めに配置 |
| 種類 | 木製・鋼製 | 納まりが異なる |
| 確認点 | 位置・向き・接合 | 図面どおり固定 |

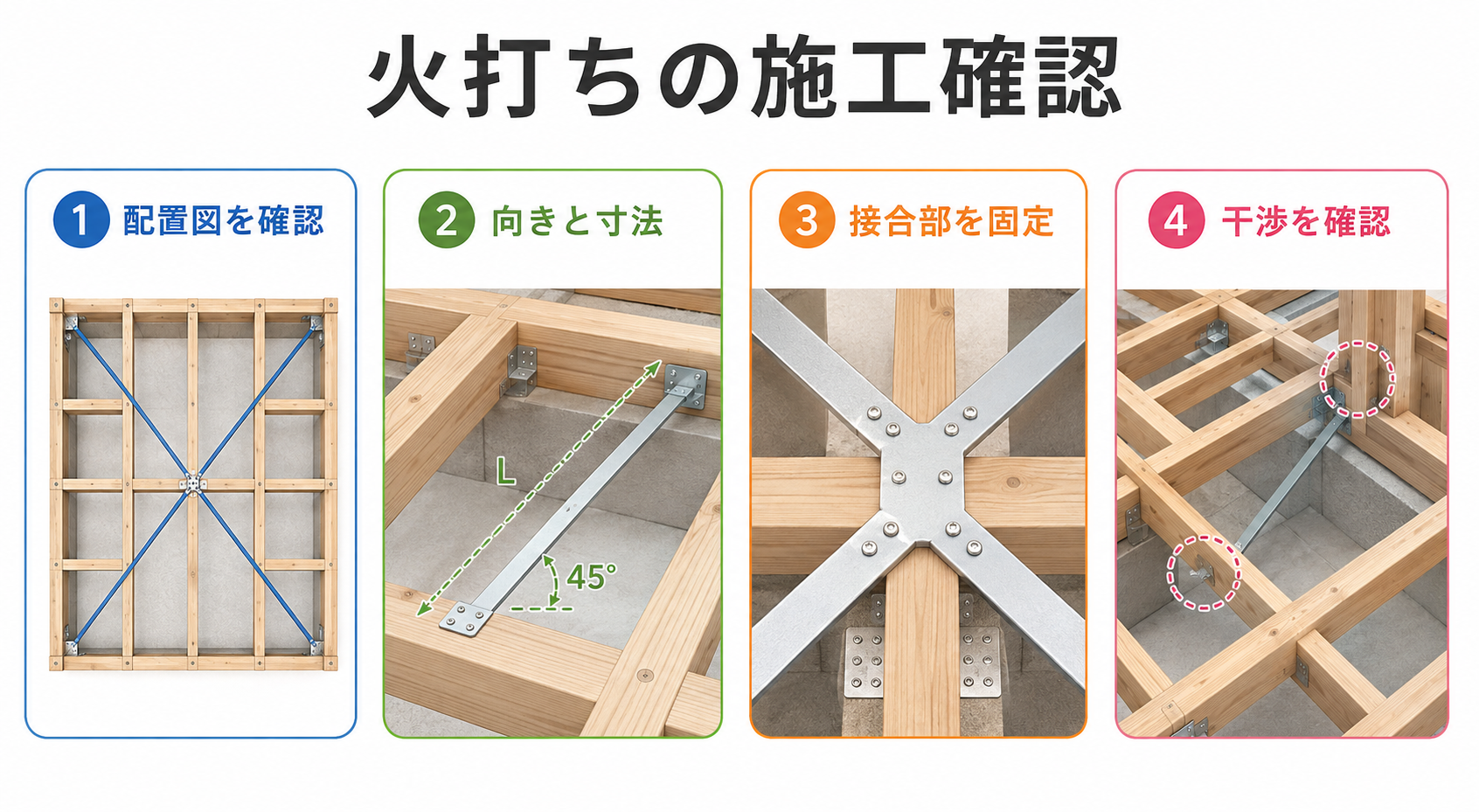

火打ちの見方・計算・手順
何を順番に確認するかを決めておくと、途中で迷いにくくなります。
| 手順 | やること | ポイント |
|---|---|---|
| 1 | 配置図を確認 | 必要な隅を見る |
| 2 | 向きと寸法を確認 | 斜材位置を合わせる |
| 3 | 接合部を固定 | 金物や釘を確認 |
| 4 | 干渉を確認 | 設備や開口と調整 |
土木・建設現場での活用場面
学校計算や用語の知識でも、現場の数量整理や図面理解につながる視点があります。
木造建築の床・屋根面で水平剛性を補います。接合部が緩いと性能を発揮しにくいため固定状態を確認します。
まとめ：火打ちの基本チェックリスト
- 火打ちの意味を説明できる
- 主な特徴を区別できる
- 単位や記号を正しく読める
- 注意点を確認できる
- 実際の使い方をイメージできる
FAQ
Q1. 火打ちとは？
水平面の変形を抑える斜めの補強材です。
Q2. どこに付けますか？
床組や小屋組の隅に付けます。
Q3. 筋交いとの違いは？
火打ちは主に水平面、筋交いは壁面を補強します。
Q4. 種類は？
木製火打ちと鋼製火打ちがあります。
Q5. 注意点は？
配置、向き、接合部を図面どおり確認します。
