座屈とは何か：定義をシンプルに理解しよう

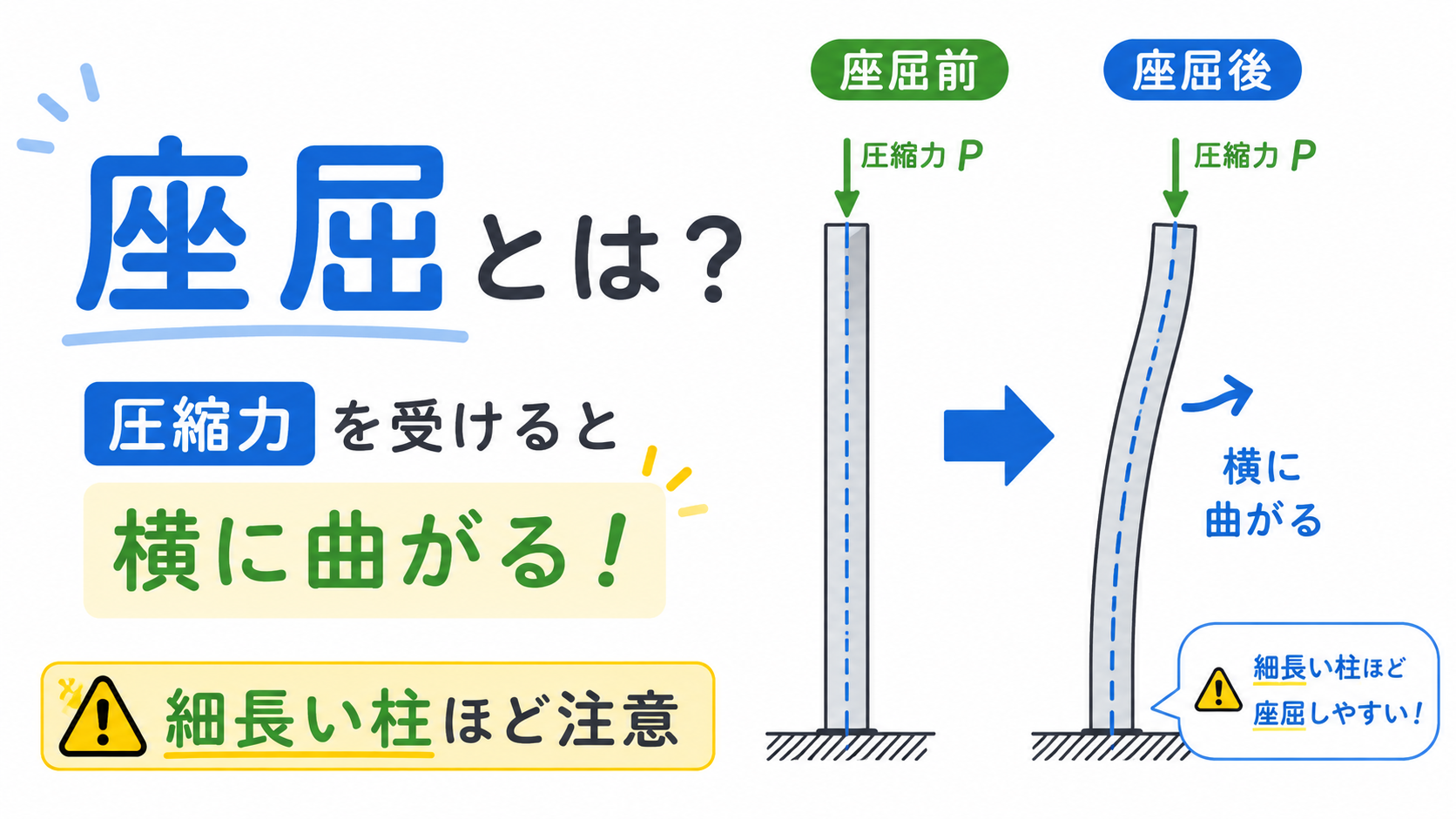

座屈とは、細長い部材が圧縮力を受けたとき、横方向へ急に大きく曲がる現象です。
材料が潰れる前でも発生することがあります。部材の長さ、断面、支持条件、圧縮力を合わせて確認します。

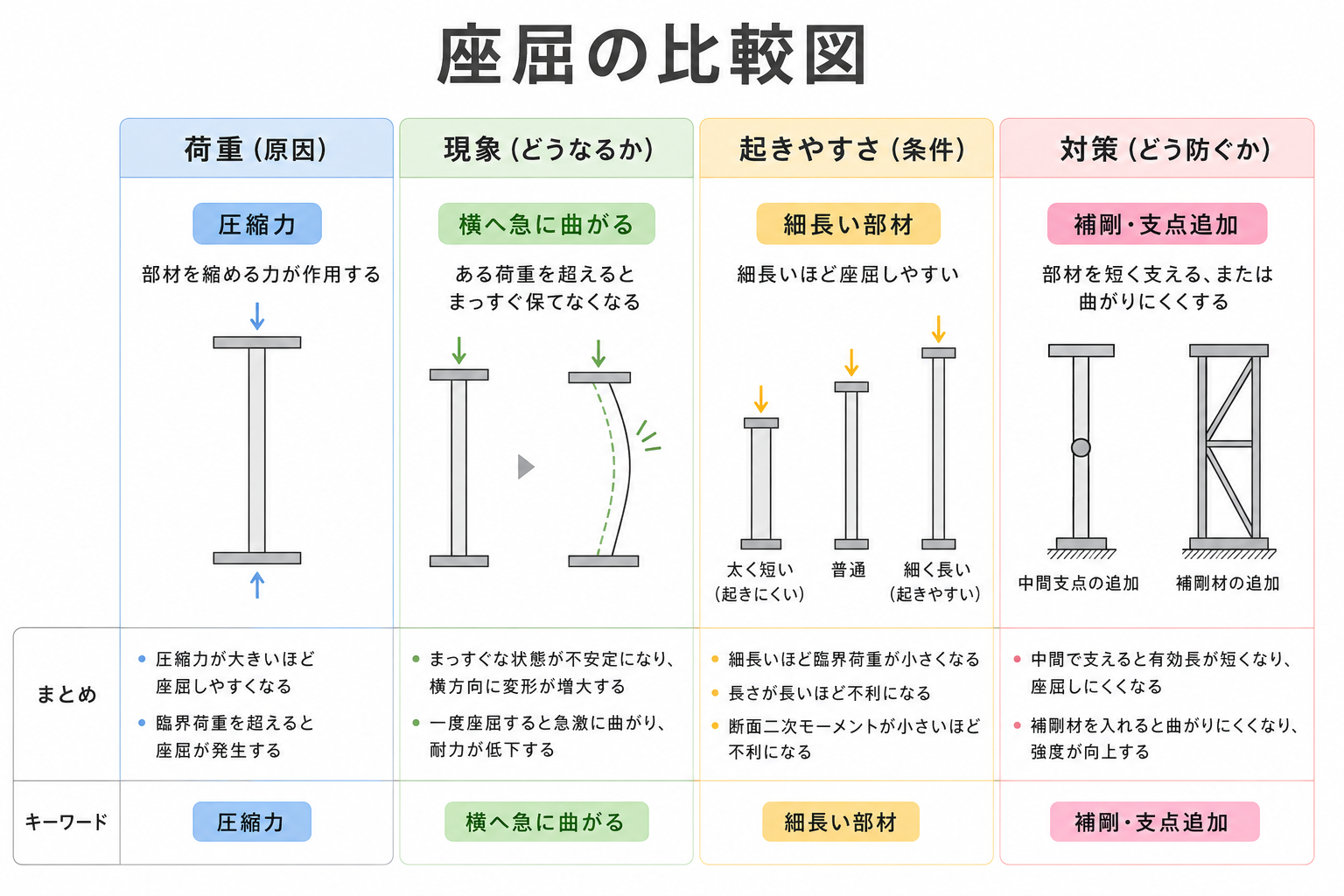

座屈の詳細・比較・ポイント
意味や種類、注意点を表で整理すると全体像がつかみやすくなります。
| 項目 | 内容 | ポイント |
|---|---|---|
| 荷重 | 圧縮力 | 軸方向に作用 |
| 現象 | 横へ急に曲がる | 安定性を失う |
| 起きやすさ | 細長い部材ほど高い | 有効長が影響 |
| 対策 | 断面増・補剛・支点追加 | 有効長を短くする |

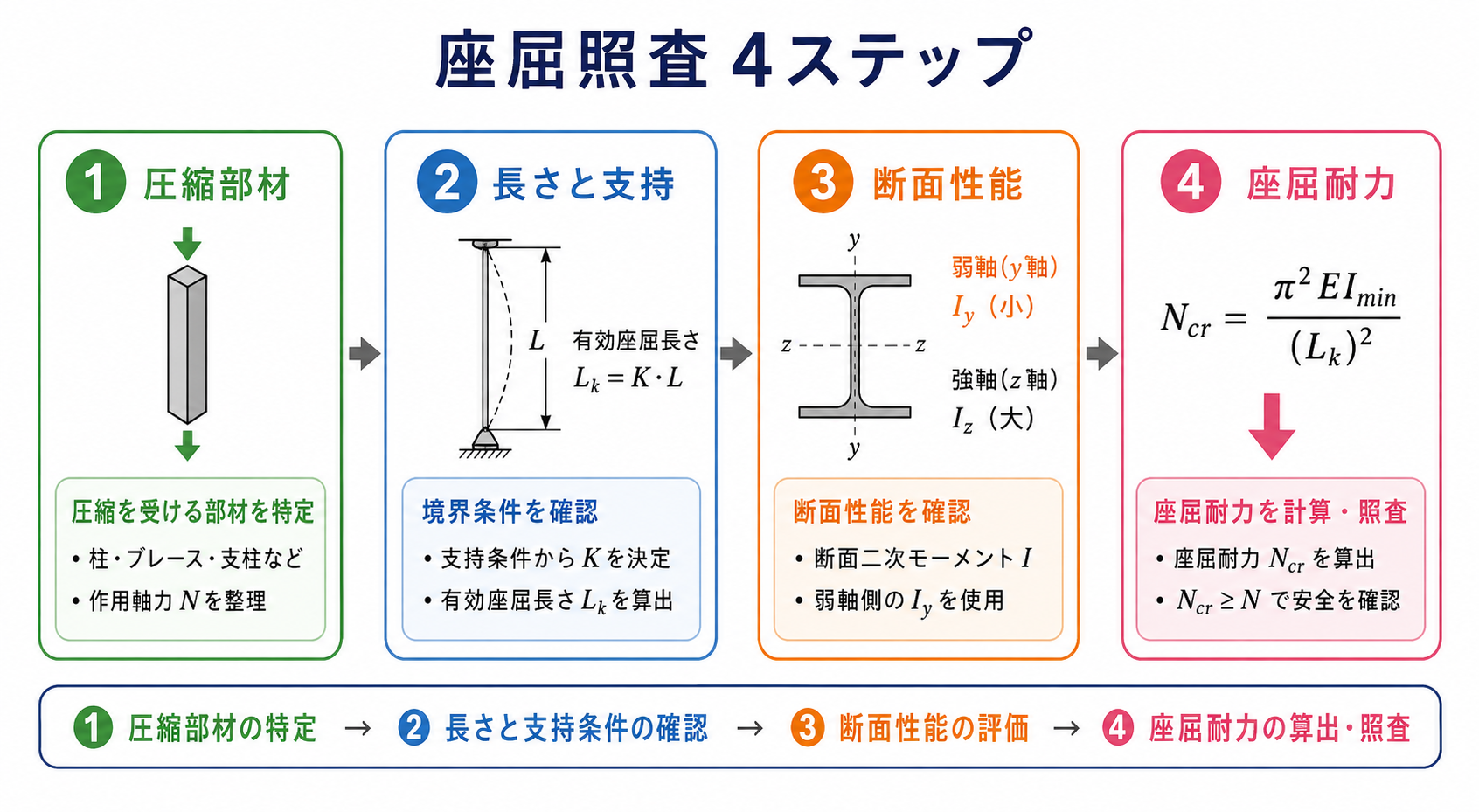

座屈の見方・計算・手順
何を順番に確認するかを決めておくと、途中で迷いにくくなります。
| 手順 | やること | ポイント |
|---|---|---|
| 1 | 圧縮部材を特定 | 柱やブレースを見る |
| 2 | 長さと支持を確認 | 有効長を把握 |
| 3 | 断面性能を確認 | 弱軸方向に注意 |
| 4 | 座屈耐力を照査 | 設計荷重と比較 |
土木・建設現場での活用場面
学校計算や用語の知識でも、現場の数量整理や図面理解につながる視点があります。
鉄骨柱、仮設支保工、圧縮ブレースでは座屈が重要です。弱い方向への変形と固定条件を施工前に確認します。
まとめ：座屈の基本チェックリスト
- 座屈の意味を説明できる
- 主な特徴を区別できる
- 図や単位を正しく読める
- 注意点を確認できる
- 現場での使い方をイメージできる
FAQ
Q1. 座屈とは？
圧縮部材が横へ急に曲がる現象です。
Q2. 材料破壊と違いますか？
材料強度に達する前でも起こり得ます。
Q3. 何が影響しますか？
長さ、断面、支持条件、材料が影響します。
Q4. どの方向に曲がりますか？
一般に剛性の小さい弱軸方向です。
Q5. 対策は？
断面を大きくし、補剛や支点で有効長を短くします。
