この記事でわかること
- 橋脚 の基本的な役割
- 橋台との違い
- 橋を支える位置と仕組み
目次
橋脚とは何か：定義をシンプルに理解しよう

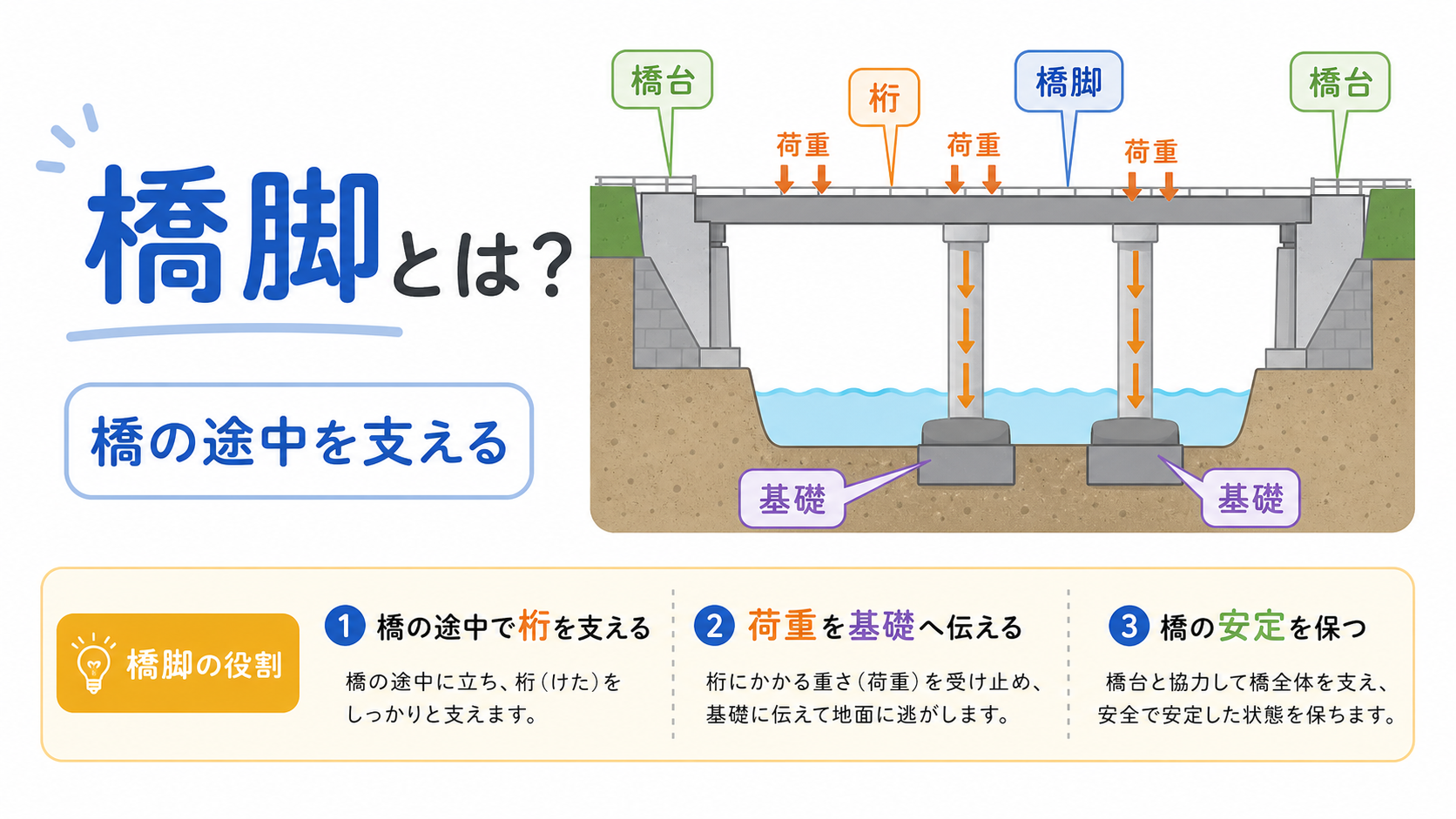

橋脚とは、橋の途中で上部構造を支え、荷重を基礎へ伝える下部構造です。 橋の両端を支えるのが橋台、途中を支えるのが橋脚です。橋脚があることで長い橋でも複数の支点で荷重を受けられます。まずは 「橋の途中に立つ支え」 と考えると整理しやすいです。橋脚の形は、川や道路、景観、施工条件によって変わります。

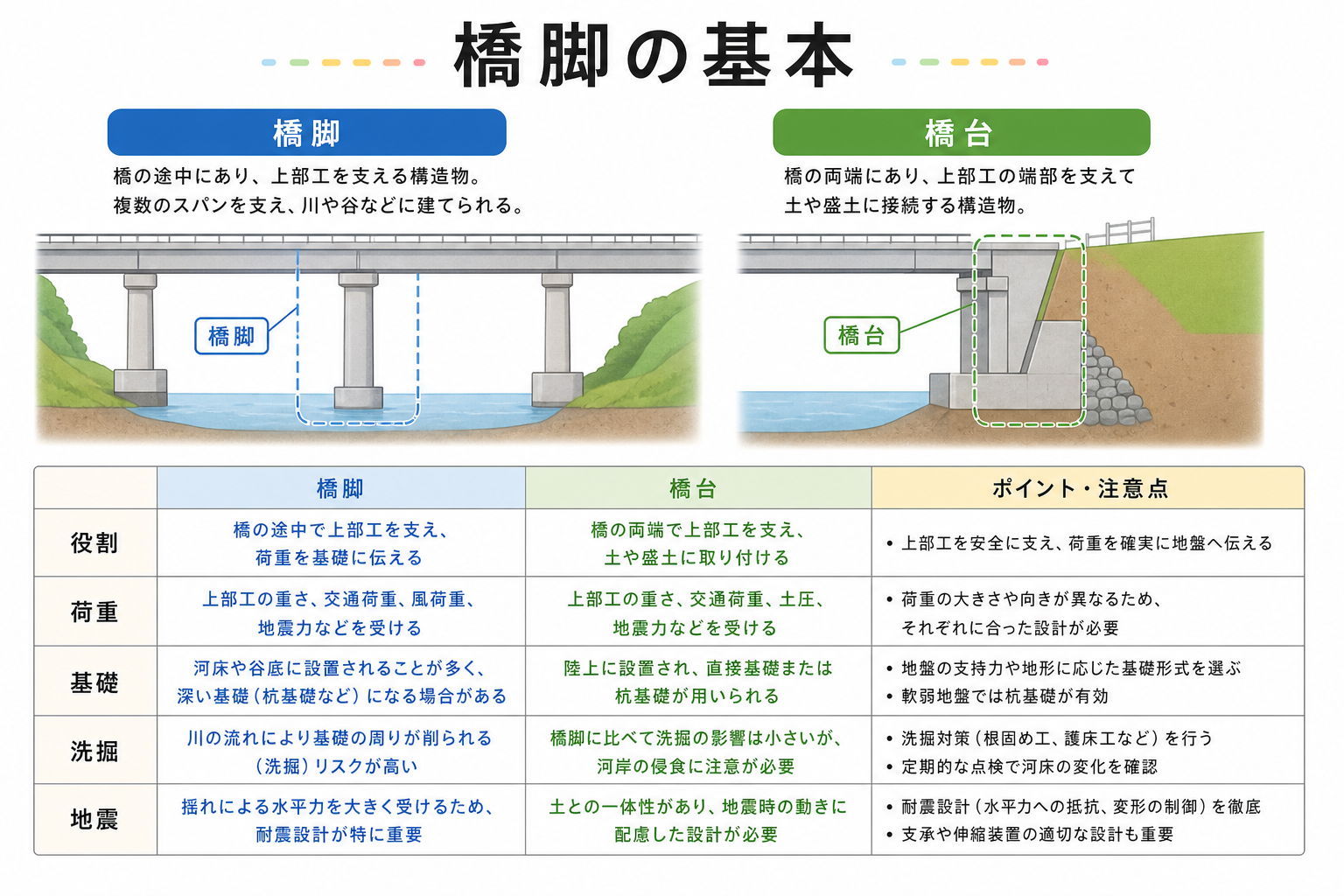

橋脚の詳細・比較・ポイント
意味や種類、注意点を表で整理すると全体像がつかみやすくなります。
| 項目 | 内容 | ポイント |
|---|---|---|
| 位置 橋の途中 上部工を中間で支える | 橋台との違い 橋台は端部、橋脚は中間 役割が似ていても位置が異なる | 主な役割 荷重伝達・安定確保 桁や床版の荷重を基礎へ渡す |
| 注意点 洗掘・地震・衝突 周辺条件に応じた設計が必要 |

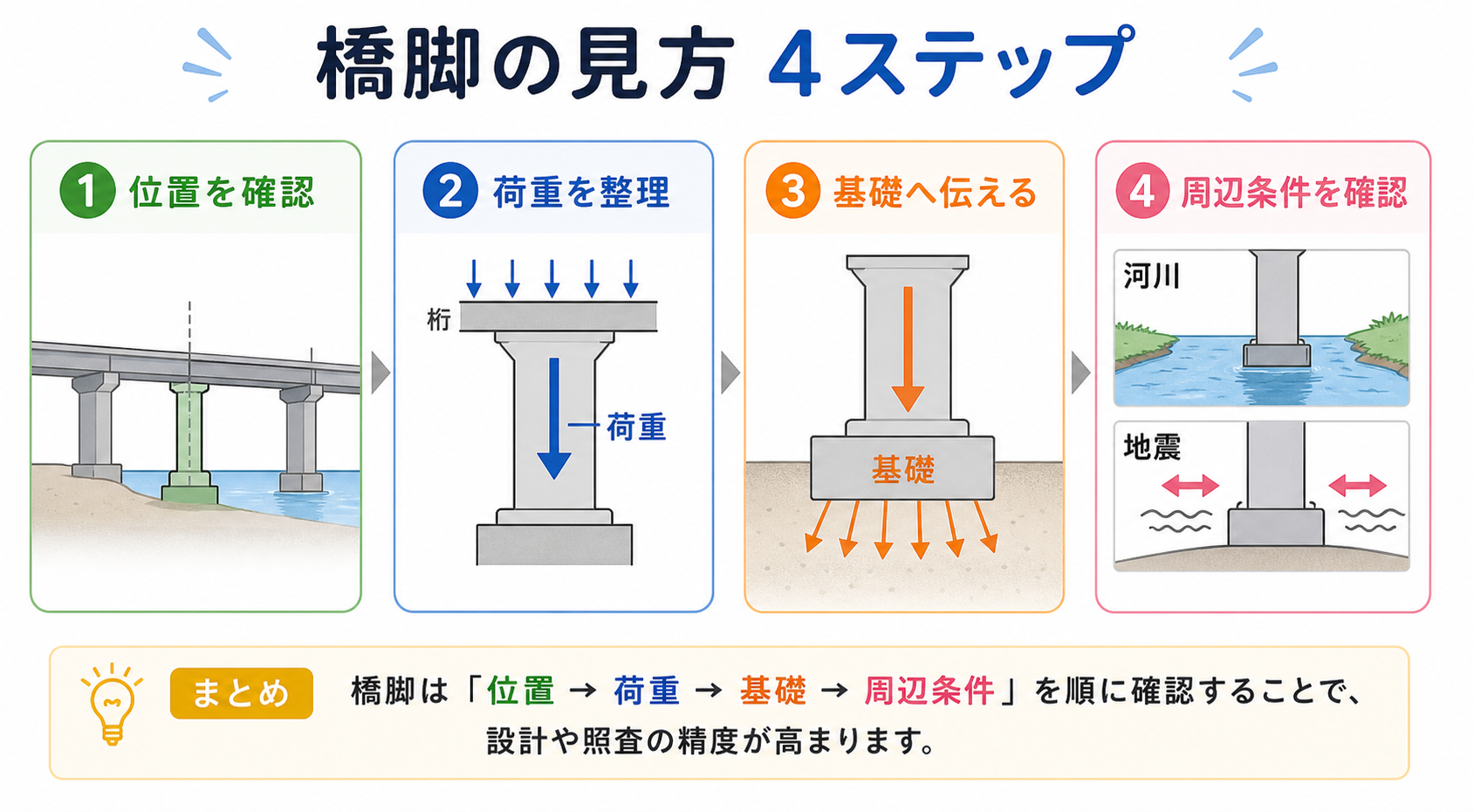

橋脚の見方・計算・手順
確認する順番を決めておくと、途中で迷いにくくなります。
| 手順 | やること | ポイント |
|---|---|---|
| 1 橋のどこを支えるか確認する 端部か中間かを見る | 2 上部工からの荷重を整理する 桁や床版の力を考える | 3 基礎へどう伝えるかを見る 橋脚本体と基礎の関係を確認する |
| 4 周辺条件を確認する 河川、道路、地震時の影響を整理する |
土木・建設現場での活用場面
学校計算や用語の知識でも、現場の数量整理や図面理解につながる視点があります。
橋梁の維持管理や施工計画では、橋脚がどの荷重を受け、どこへ伝えるかを理解しておくことが重要です。河川橋では洗掘、道路橋では車両衝突、地震時には水平力への対応など、橋脚は環境条件を直接受けやすい部材 です。橋全体を理解する入口としても、橋台との違いを押さえると図面が読みやすくなります。
まとめ：橋脚の基本チェックリスト
- ☐ 橋脚は 橋の途中を支える下部構造 と説明できる
- ☐ 橋台との違いを位置で説明できる
- ☐ 荷重を基礎へ伝える役割があるとわかる
- ☐ 河川や道路条件で形が変わると知っている
- ☐ 洗掘や地震などの検討が必要と理解している
FAQ
Q1. 橋脚とは何ですか？ 橋の途中で上部構造を支える下部構造です。 橋台とはどう違いますか？ 橋台は橋の端、橋脚は橋の途中を支えます。
Q2. なぜ橋脚が必要なのですか？ 長い橋の荷重を中間でも受け、安全に支えるためです。 橋脚はどんな力を受けますか？ 上部工の自重や車両荷重、地震や水流の影響を受けます。
Q3. 河川橋で注意する点は何ですか？ 洗掘や流木衝突など周辺環境の影響です。
