この記事でわかること
– d.l = dead load の意味
– 固定荷重 と積載荷重の違い
– 図面・計算書での読み方
目次

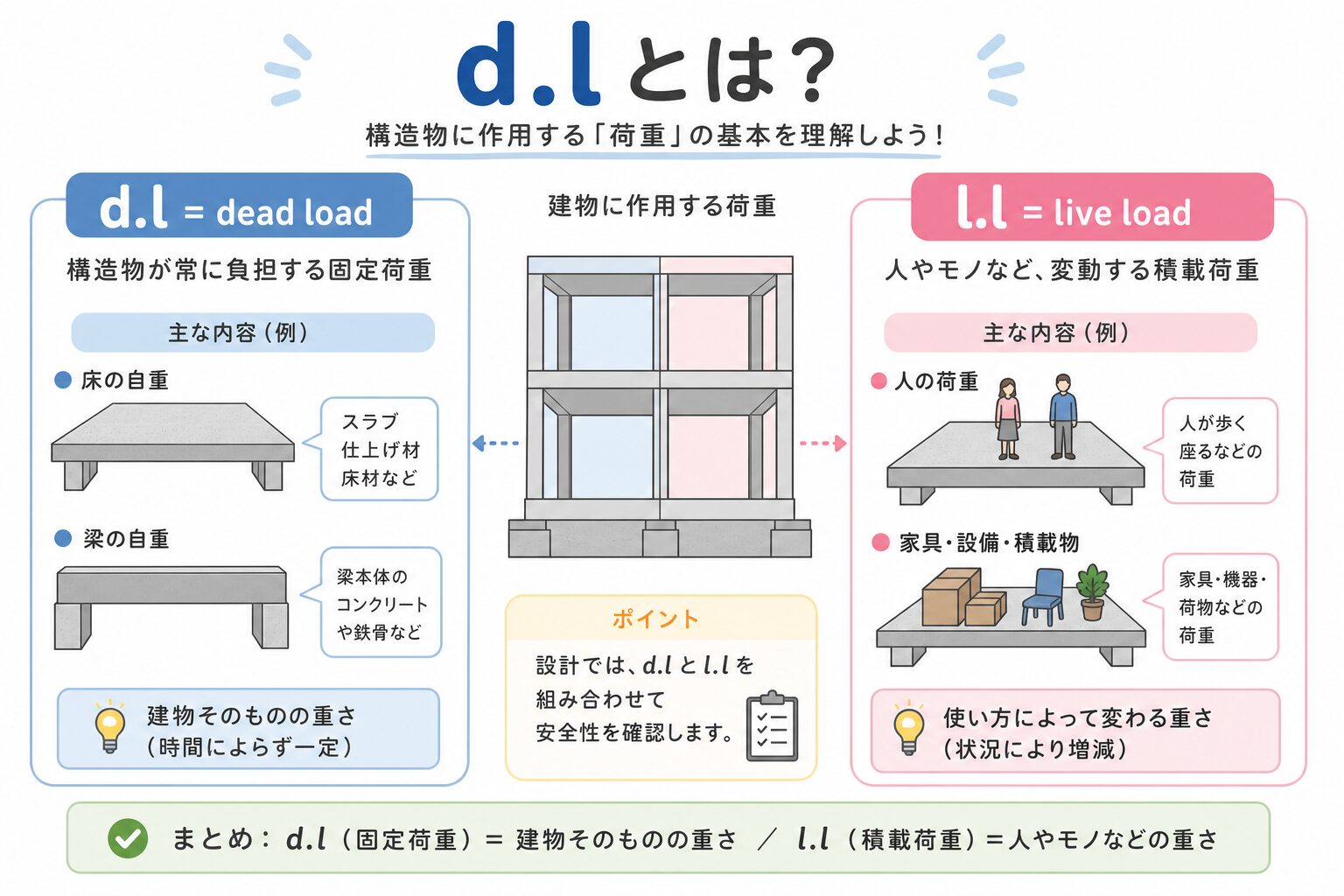

d.l とはとは何か：定義をシンプルに理解しよう
d.l とは dead load の略で、建物や構造物に常にかかっている固定荷重を表します。
自重、仕上げ材、設備の一部など、ふだんから動かない重さ が d.l に含まれます。人や家具のように変わる荷重は別で、区別して考えることが大切です。

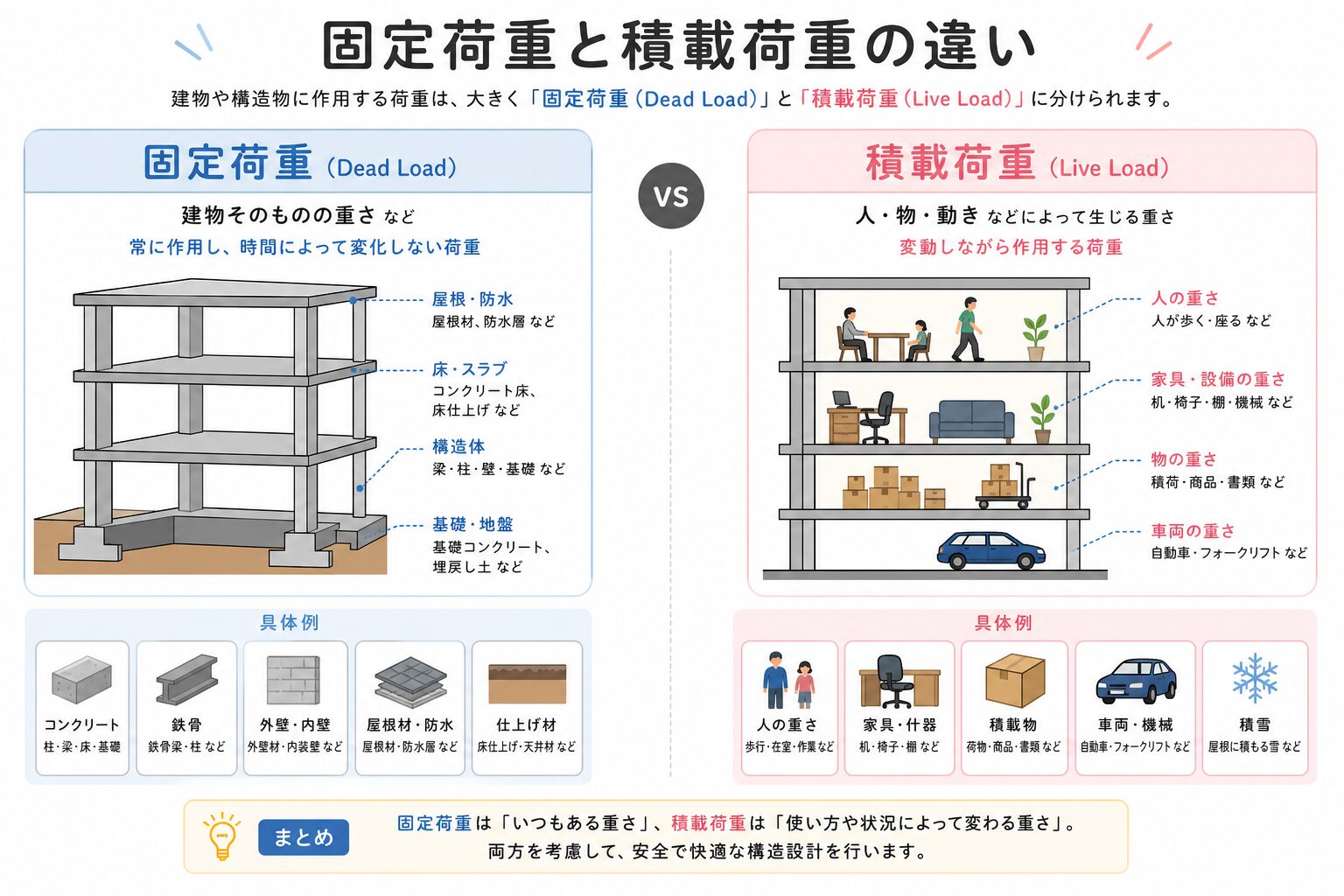

d.l とはの詳細・比較・ポイント
用語の意味と換算・判定の軸を、まず表で整理すると理解しやすくなります。
| 項目 | 内容 | ポイント |
|---|---|---|
| d.l | dead load | 固定荷重を表す |
| l.l | live load | 積載荷重を表す |
| 固定荷重 | 自重・仕上げ・常設設備 | 基本的に変わらない |
| 積載荷重 | 人・家具・一時的な荷重 | 使用状況で変わる |

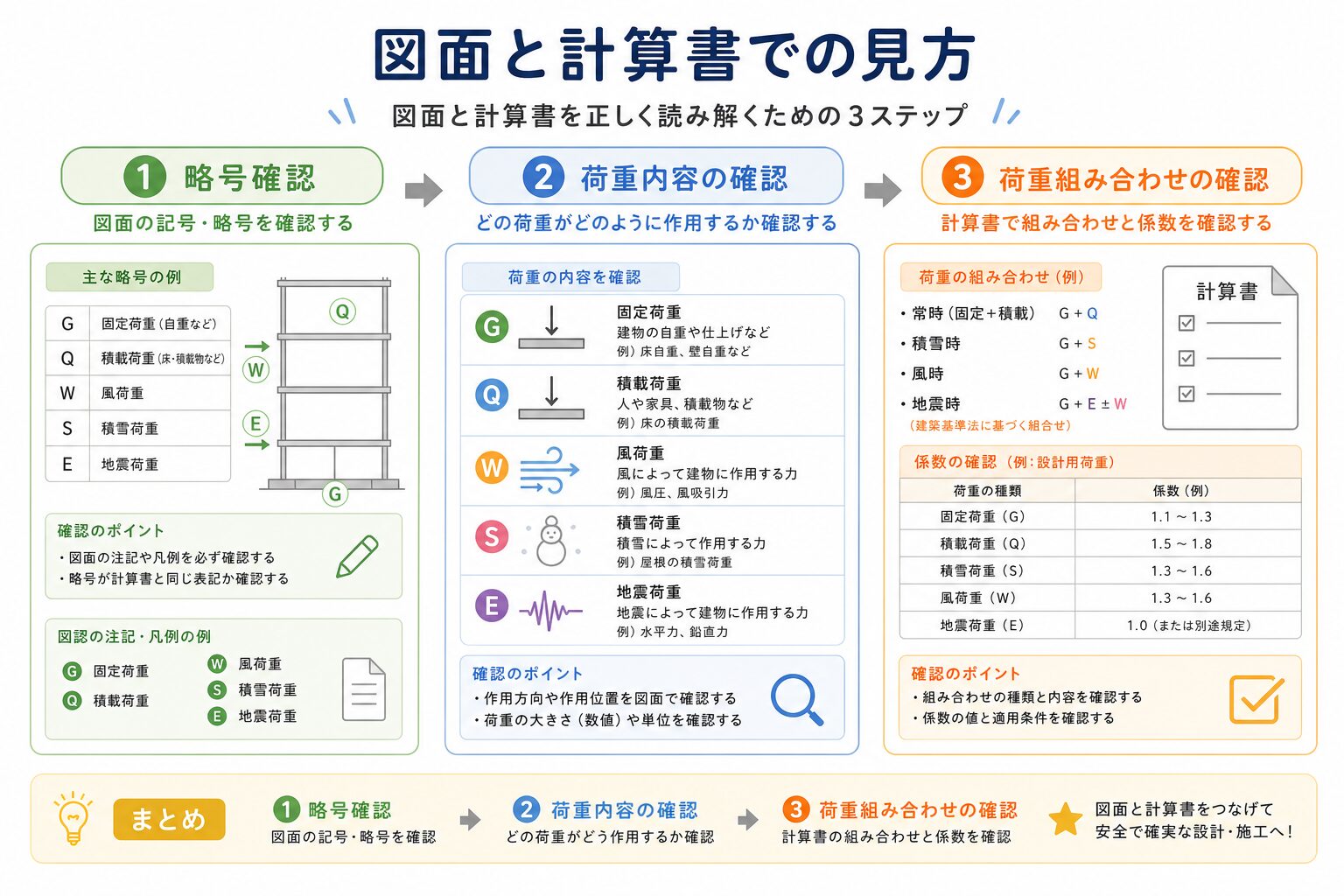

d.l とはの見方・計算・手順
手順を順番で押さえると、数字や記号を見たときに迷いにくくなります。
| 手順 | やること | ポイント |
|---|---|---|
| 1 | 略号を確認する | d.l か l.l かを見る |
| 2 | 荷重の中身を読む | 自重・仕上げなどを確認する |
| 3 | 常に載るか判断する | 固定か変動かを分ける |
| 4 | 計算条件と照合する | 荷重組み合わせで確認する |
土木・建設や日常での活用場面
意味だけでなく、実際にどこで使うかまで知っておくと覚えやすくなります。
構造図や計算書では、略号だけで荷重の種類が書かれていることがあります。d.l を live load と取り違えると、荷重条件の理解を誤りやすい ので注意が必要です。
現場では『この荷重は常にあるのか、一時的なのか』を整理すると、設計条件や部材の見方がつかみやすくなります。
まとめ：d.l とはの基本チェックリスト
- ☐ d.l は dead load の略だと分かる
- ☐ 固定荷重と積載荷重の違いを説明できる
- ☐ 自重や仕上げ材が d.l に入ると知っている
- ☐ l.l との区別ができる
- ☐ 計算書では 略号と中身をセットで確認 できる
FAQ
Q1. d.l は何の略ですか？
dead load の略です。
Q2. dead load とは何ですか？
構造物に 常にかかる固定荷重 のことです。
Q3. live load と何が違いますか？
live load は 人や物など変動する荷重 です。
Q4. 床の自重は d.l に入りますか？
はい。床スラブや仕上げの自重 は d.l に含まれます。
Q5. 図面に d.l とだけあったらどうしますか？
荷重表や特記を見て、どの荷重を指しているか確認 します。
