この記事でわかること
- パスカルの原理の基本意味
- 圧力と力・面積の関係
- 油圧機器での使い方
パスカルの原理とは何か：まずは一言で整理しよう

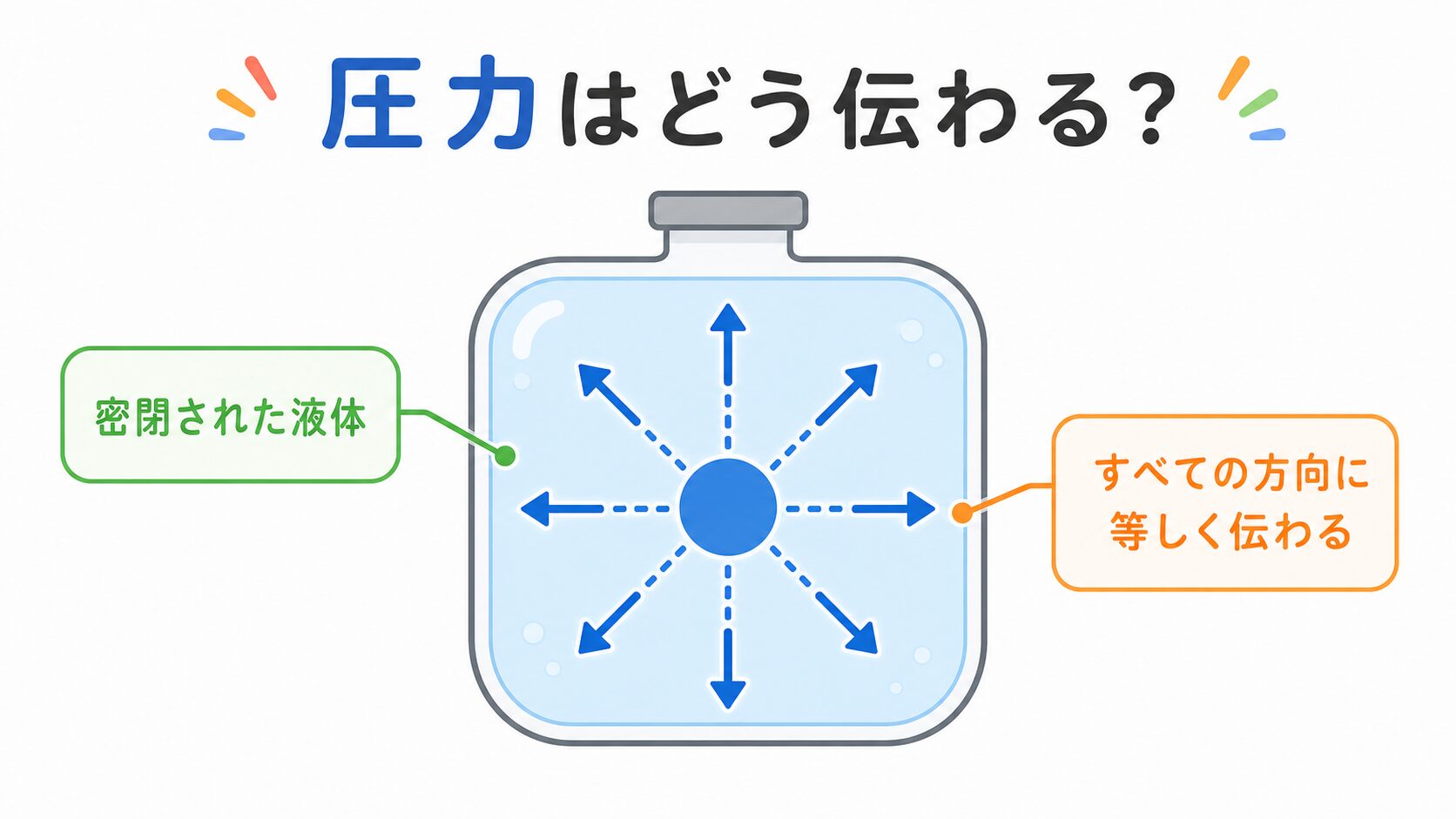

パスカルの原理とは、密閉した液体に加えた圧力は液体全体に等しく伝わるという考え方です。
水や油のような液体は、閉じた空間の中では一部にかけた圧力を全体へ伝えます。この性質を使うと、小さな力でも面積の大きい側で大きな力として取り出せます。油圧ジャッキや建設機械のシリンダーは、この原理を利用しています。
パスカルの原理の詳細・分類・公式
理解のポイントは、圧力＝力÷面積の式を押さえることです。
| 項目 | 意味 | ポイント |
|---|---|---|
| 圧力 P | 力を面積で割ったもの | P＝F/A |
| 力 F | 押す・支える大きさ | N で表す |
| 面積 A | 力がかかる広さ | 広いほど受ける力が増える |
| 液体 | 圧力を伝える媒体 | 油圧では作動油を使う |

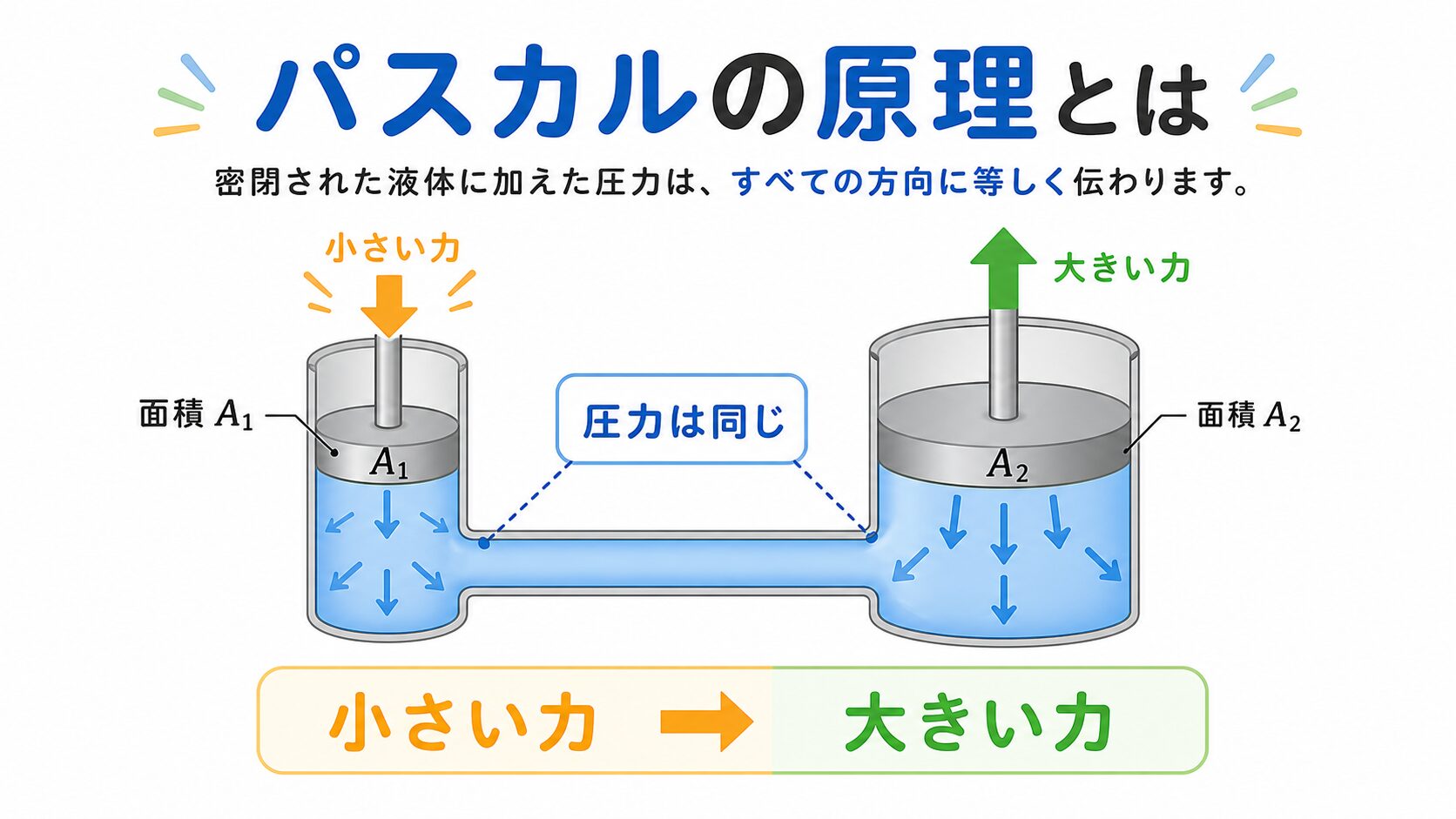

小さいピストンと大きいピストンで圧力が同じなら、面積の大きい側ほど大きな力になります。つまり、力を増やすというより圧力を等しく伝えて結果として大きな力を得ると考えると理解しやすいです。
具体的な見方・手順
式だけでなく、どの面積に圧力がかかるかを見ることが大切です。
| 手順 | 確認すること | ポイント |
|---|---|---|
| 1 | 加える力を確認する | 小さい側の入力を見る |
| 2 | ピストン面積を確認する | 面積比が結果を左右する |
| 3 | 圧力を同じと考える | P1＝P2 で整理する |
| 4 | 出力側の力を求める | 面積が大きいほど力も大きい |
たとえば小さいピストンに 100N の力をかけ、相手側の面積が2倍なら、出力側では約2倍の力を得られます。実機では摩擦や損失もあるので、理論値そのままではない点も押さえておきましょう。

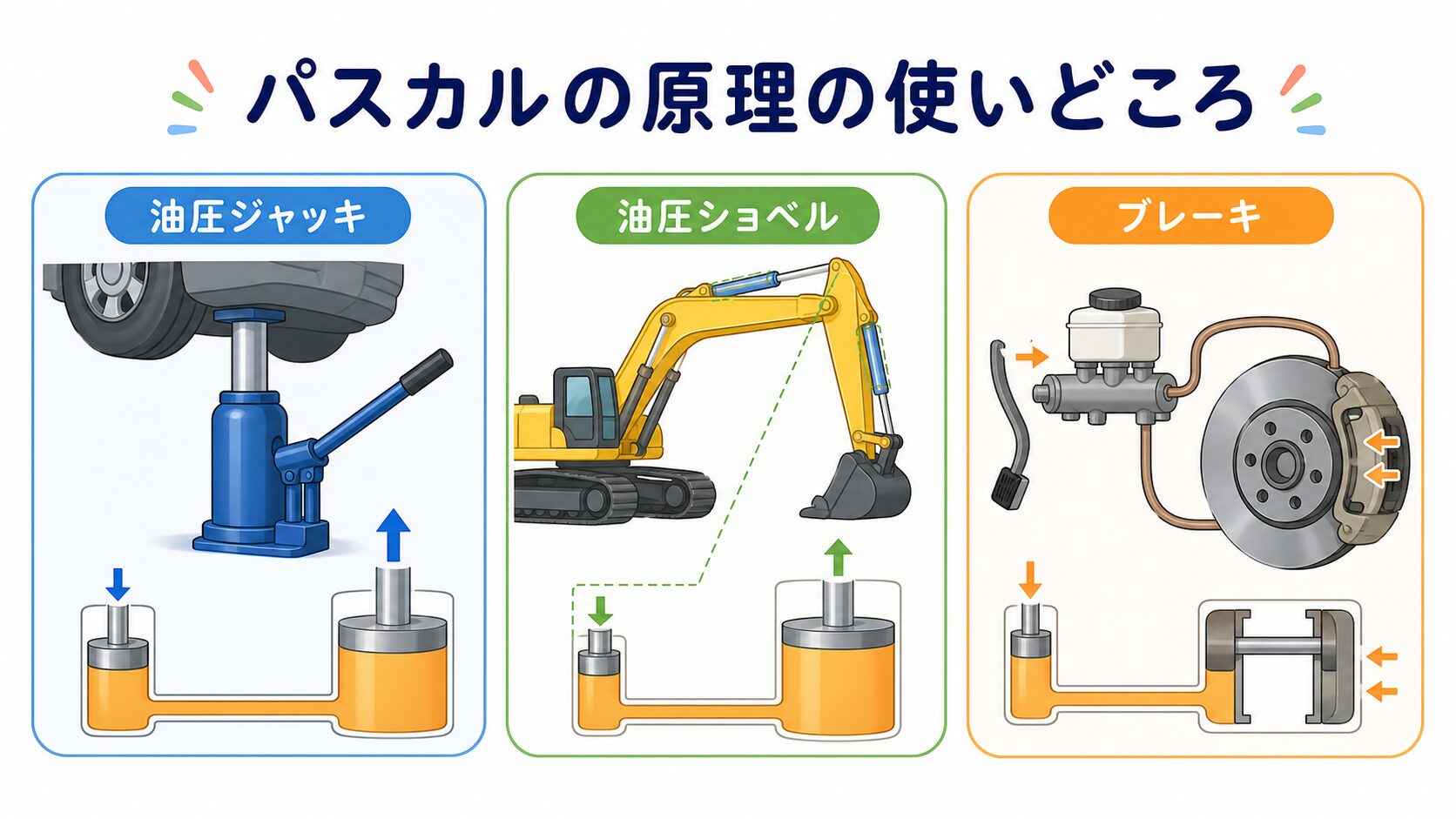

油圧機器での活用場面
パスカルの原理は、重いものを持ち上げたり押したりする機械の基本です。
油圧ジャッキ、油圧ショベル、プレス機、油圧ブレーキなどで使われます。土木現場ではシリンダーで大きな力を扱う場面が多く、圧力・面積・出力の関係を理解しておくと機械の説明書や仕様書も読みやすくなります。
まとめ：パスカルの原理の基本チェックリスト
- ☐ 密閉液体の圧力は等しく伝わると説明できる
- ☐ 圧力の式 P＝F/A を押さえている
- ☐ 面積が大きい側で大きな力を得られる
- ☐ 油圧ジャッキや建機で実際に使われている
- ☐ 理論値と実機の損失は分けて考える
FAQ
Q1. パスカルの原理は気体にも同じですか？ 基本的な圧力伝達の考え方はありますが、土木や機械では主に液体を使う油圧で学ぶことが多いです。
Q2. なぜ小さい力で大きな力を出せるのですか？ 圧力が等しいまま、面積の大きい側で受ける力が増えるからです。
Q3. 油圧ジャッキはこの原理そのものですか？ はい。パスカルの原理を利用して重い物を持ち上げています。
Q4. 公式は何を覚えればよいですか？ まずは 圧力 P＝力 F÷面積 A を覚えれば十分です。
Q5. 現場ではどこで役立ちますか？ 建機の油圧シリンダー、ジャッキアップ、プレス作業、ブレーキ系統の理解に役立ちます。
