直径とは、円の中心を通り、円周上の２点を結ぶ線分、またはその長さです。半径の２倍で、円周は直径×円周率で求めます。半径との違い、記号φの意味、円周や面積からの逆算を例題で確認できます。配管の外径・内径と鉄筋の呼び径を読む注意点も解説します。
この記事でわかること
- 直径と半径・円周の違い
- 記号φの読み方と、直径から円周・面積を求める方法
- 配管や鉄筋の寸法を読むときの注意点

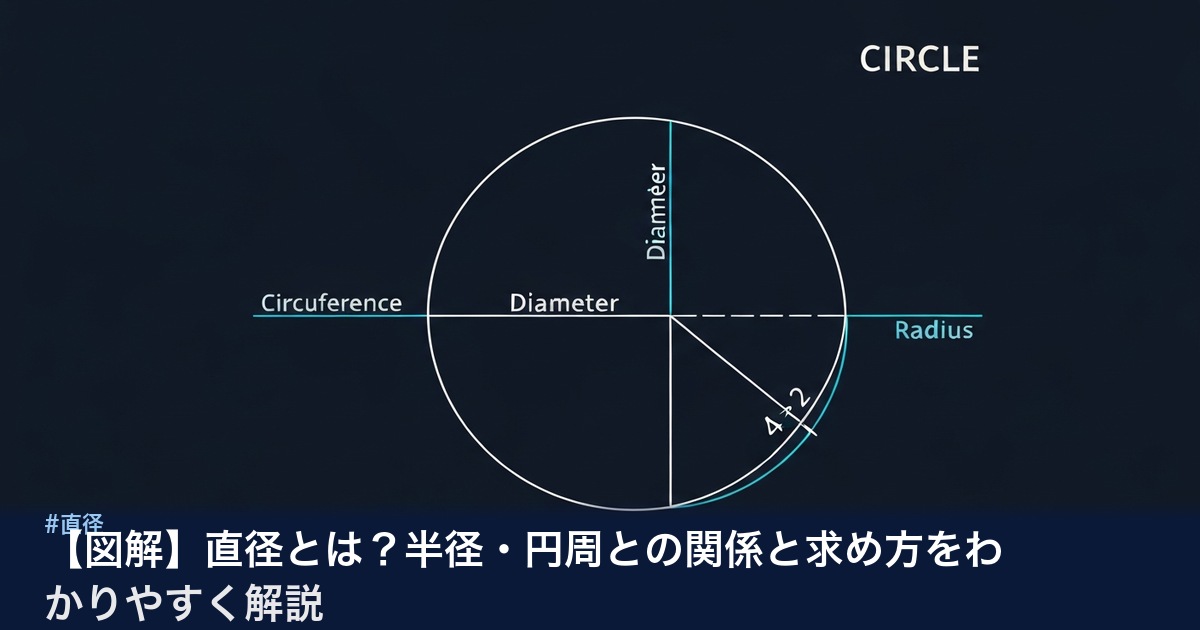

直径とは何か：定義をシンプルに理解しよう

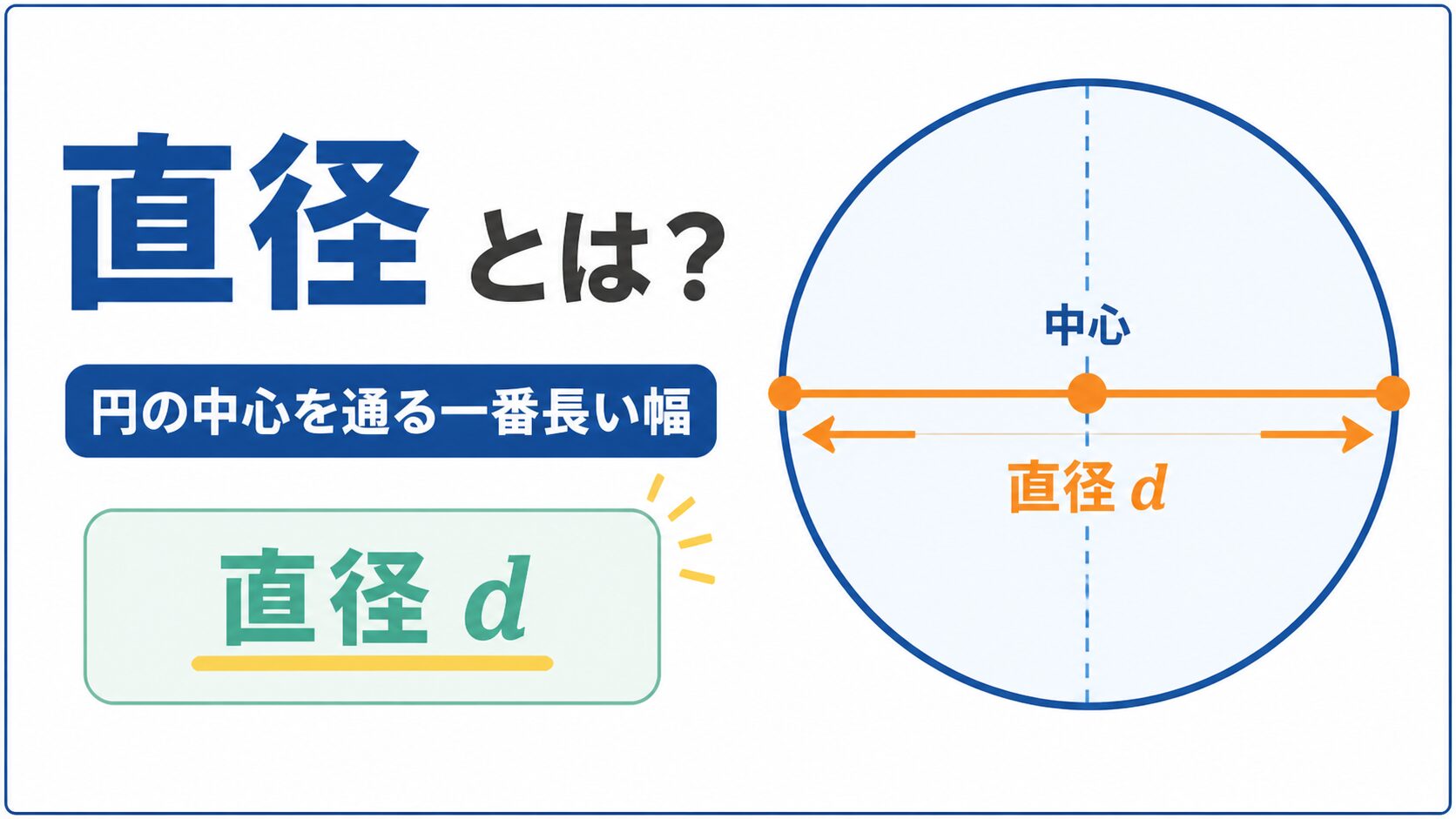

直径は、円の中心を通って円周上の２点を結ぶ線分、またはその長さです。 円周上の２点を結ぶ線分を「弦」といい、直径は最も長い弦です。

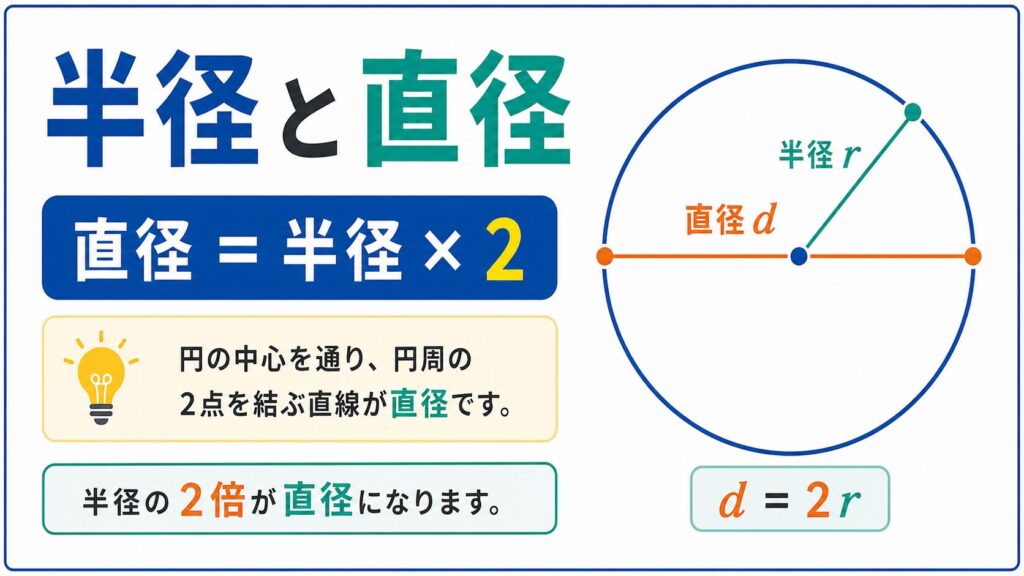

半径は中心から円周までの長さなので、直径＝半径×２です。英語はdiameterで、式ではdやDを使います。
図面のφは直径を表す記号として使われ、一般に「ファイ」と読みます。φ20は直径20を意味しますが、単位は図面の注記を確認してください。
直径・半径・円周・面積の関係
円周は円のまわりの長さ、面積は円の内側の広さです。 直径・半径と混同しないよう、単位まで確認しましょう。
| 求める量 | 公式 | 直径10cmの円（π＝3.14として計算） |
|---|---|---|
| 半径r | r＝d÷2 | 5cm |
| 円周C | C＝π×d | 31.4cm |
| 面積A | A＝π×(d÷2)² | 78.5cm² |
円周率πは約3.14159…で、3.14は近似値です。問題で指定された値を使い、実務では必要な精度に合わせて計算します。
直径を求める計算例・手順
直径は、半径なら２倍、円周ならπで割って求めます。 面積から求める場合は、平方根を使います。
| わかっている量 | 計算（π＝3.14として計算） | 直径 |
|---|---|---|
| 半径6cm | 6×2 | 12cm |
| 円周62.8cm | 62.8÷3.14 | 20cm |
| 面積314cm² | 2×√(314÷3.14) | 20cm |
例えば、直径12cmの円の円周は12×3.14＝37.68cmです。円周の計算に半径6cmをそのまま入れると半分になるため、最初に与えられた寸法が半径か直径かを確認しましょう。

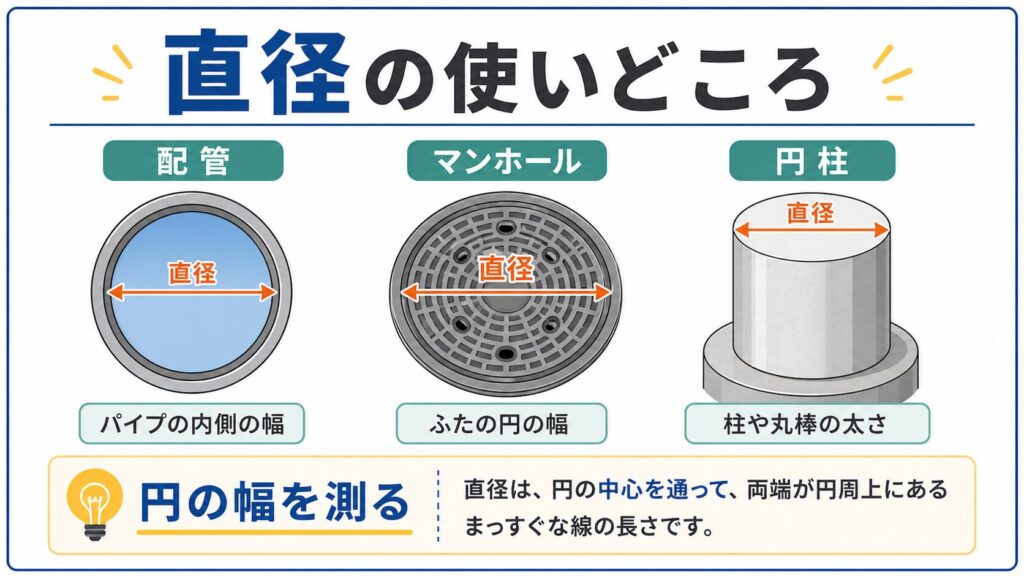

土木・建設現場での活用場面
現場では、直径の数値だけでなく「何の径か」を確認します。 配管の外径・内径と、鉄筋の呼び名は別の情報です。
| 対象 | 確認する寸法 | 読み間違えやすい点 |
|---|---|---|
| 円形の管 | 外径・内径・肉厚 | 外径と内径は同じではありません |
| 異形鉄筋 | D13などの呼び名と公称直径 | D13の公称直径は12.7mmです |
| ボーリングの試料 | 採取するコアの直径 | 掘削孔径とコア径を区別します |
同心円状で肉厚が一定の管では、内径＝外径−肉厚×２です。外径60mm、肉厚3mmなら内径は54mmになります。
鉄筋の公称直径は規格上の寸法で、表面の節を含む実測の最大径とは異なります。D13を直径13mmの滑らかな丸棒として扱わず、メーカーの寸法表を確認してください。
（関連記事: 弧の長さの求め方と円弧計算）
まとめ：直径の基本チェックリスト
まず半径と直径を区別し、計算式と単位を対応させましょう。
- [ ] 中心を通る直径と、中心から測る半径を区別できます
- [ ] 直径＝２×半径で換算できます
- [ ] 円周＝π×直径で計算できます
- [ ] 面積はcm²、長さはcmなど、単位を分けられます
- [ ] 外径・内径・公称直径のどれを求めるか確認できます
FAQ
直径で迷いやすい点を、５つの質問で確認します。
Q1. 直径と半径はどう違いますか？
半径は中心から円周まで、直径は中心を通って円周から反対側の円周までの長さです。直径は半径の２倍になります。
Q2. φ20は半径20という意味ですか？
いいえ、直径20を表します。単位がmmなら直径20mm、半径10mmです。図面の単位指定と合わせて読みましょう。
Q3. 直径と外径は同じですか？
外径は部材の外側の直径を指します。中空の管には内側の直径である内径もあり、どちらも円の直径です。
Q4. 鉄筋のD13は直径13mmですか？
D13は異形鉄筋の呼び名で、公称直径は12.7mmです。節があるため、ノギスで測った外側の寸法と公称直径を混同しないでください。
Q5. 円周しかわからなくても直径を求められますか？
直径＝円周÷πで求められます。円周62.8cmをπ＝3.14で計算すると直径20cmです。
