この記事でわかること
– スラブとは何か：RC床板の定義と役割
– 一方向スラブ・二方向スラブの違いと選び方
– 厚さの基準・配筋ルールなど現場での設計ポイント
スラブとは何か：定義をシンプルに理解しよう

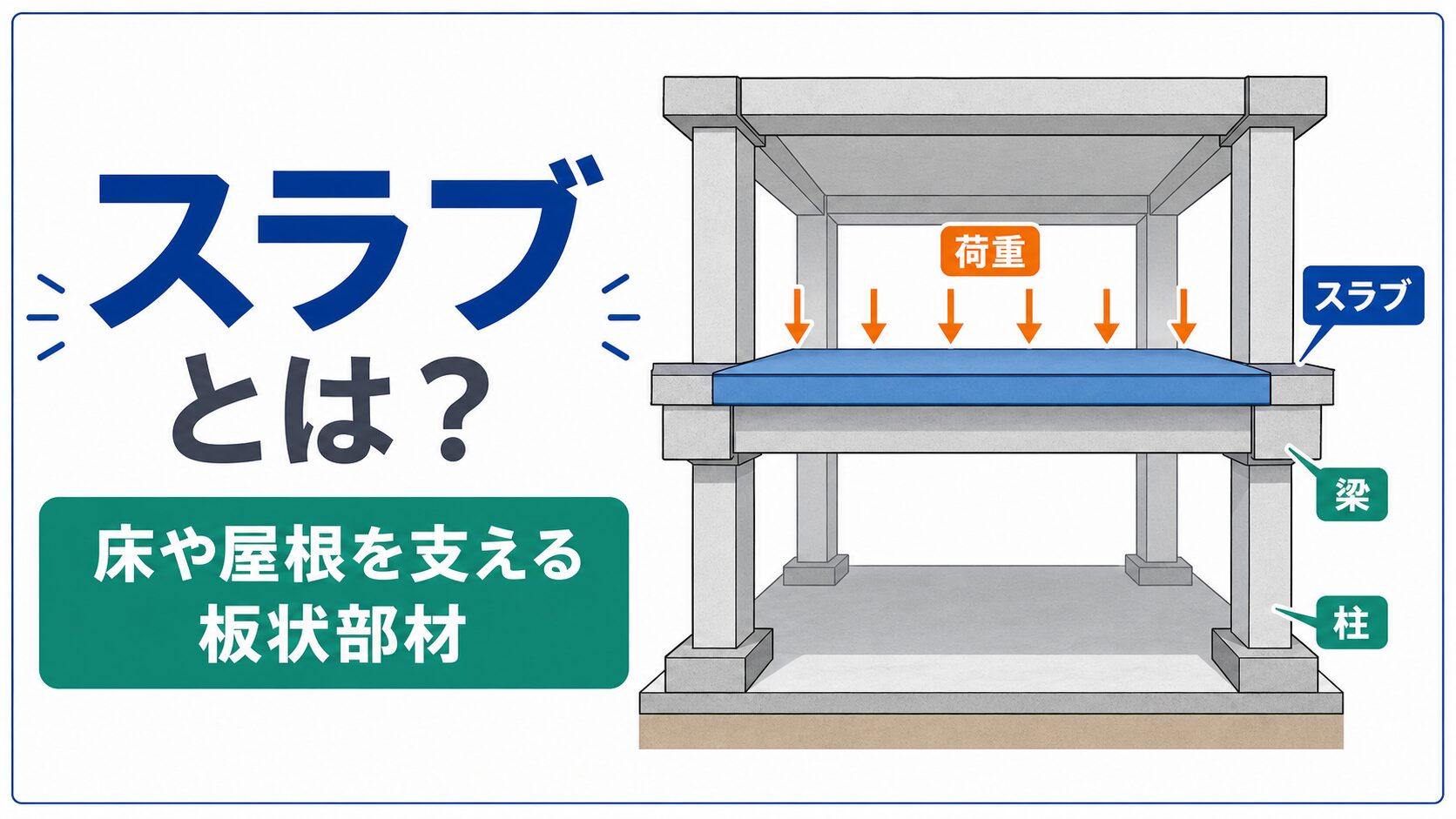

スラブとは、建物の床・屋根を形成する鉄筋コンクリート（RC）製の板状構造体です。

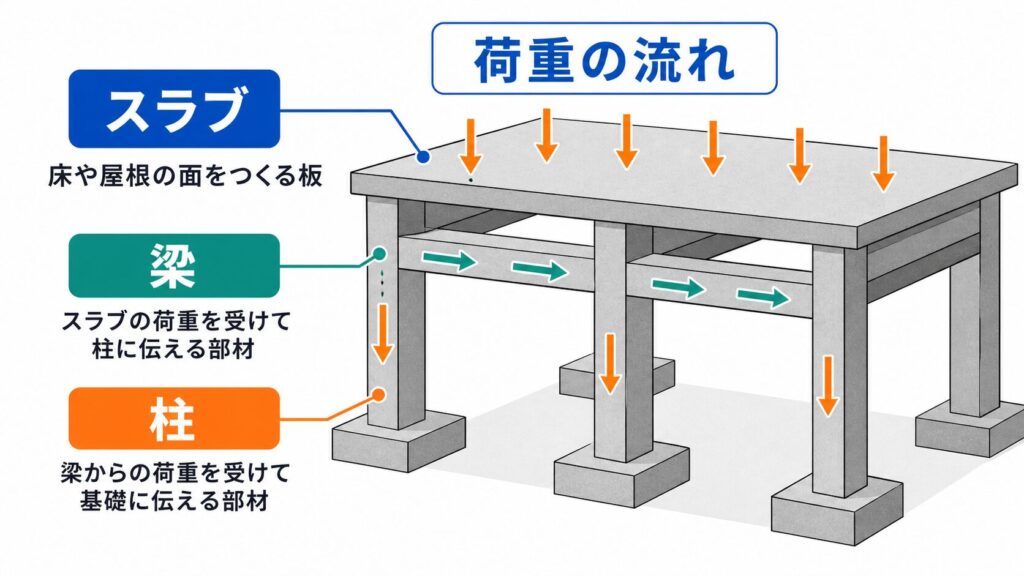

「床版（しょうばん）」とも呼ばれ、上部からの荷重を梁・壁・柱へ伝達する重要な構造要素です。
橋梁の「床版」も同じ原理で設計されます。
スラブの種類と設計基準

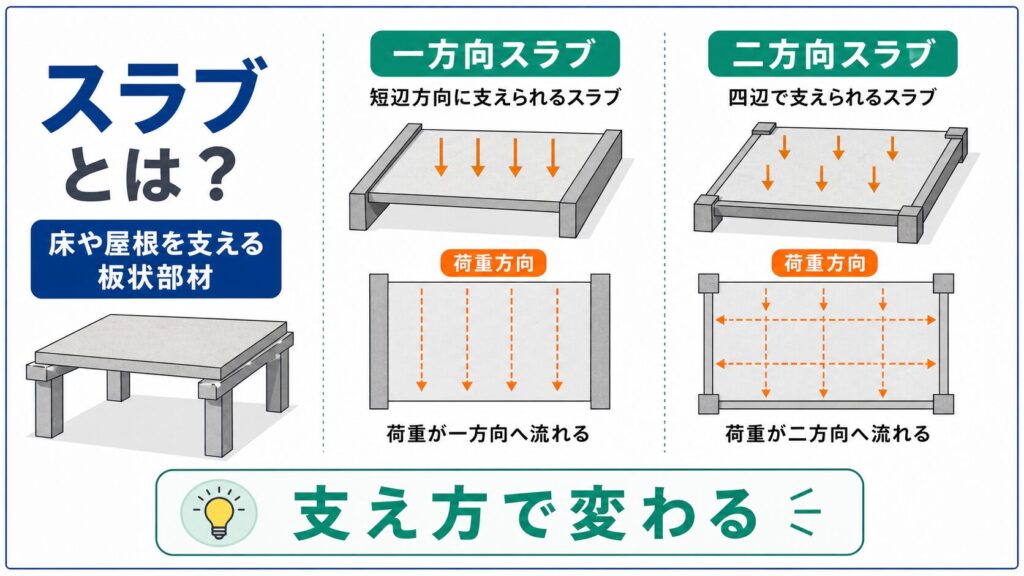

支持方向と形状によって主に2種類に分類されます。
| 種類 | 特徴 | 適用条件 |
|---|---|---|
| 一方向スラブ | 長辺方向1方向に荷重を伝達 | 長辺/短辺 ≥ 2 |
| 二方向スラブ | 直交2方向に荷重を分散 | 長辺/短辺 ＜ 2 |
| フラットスラブ | 梁なし・柱直支持 | 大スパン・低天井高が必要な場合 |
| 中空スラブ | 内部に空洞を設けて軽量化 | 長スパン・自重低減が必要な場合 |
最小厚さの目安（RC造）
| 用途 | 推奨厚さ |
|---|---|
| 住宅床スラブ | 120〜150 mm |
| 事務所・商業ビル | 150〜200 mm |
| 駐車場スラブ | 200〜250 mm |
| 橋梁床版 | 200 mm 以上 |
具体的な計算例：スラブ厚さの決定手順
スパン L = 4m の一方向スラブの最小厚さを算定します。
| ステップ | 内容 | 結果 |
|---|---|---|
| ① スパン確認 | 短辺方向 L = 4,000 mm | 4,000 mm |
| ② 最小厚さ計算 | L / 30（建築基準の目安） | 133 mm → 150 mm に丸め |
| ③ 鉄筋かぶり確認 | 最小かぶり 30 mm | 残り有効高さ 120 mm |
設計では必ず構造計算結果と建築基準法の最小値の大きい方を採用します。
土木・建設現場での活用場面
スラブは橋梁・トンネル・建築物のあらゆる場面に登場します。
- 橋梁床版：車両・歩行者荷重を主桁へ伝える最も損傷しやすい部位
- 地下駐車場スラブ：地下水圧・車両荷重に耐える防水処理が必須
- 屋上スラブ：防水層・断熱材との複合設計が必要
- ボックスカルバートの頂版：土被り荷重を両側壁に伝達
スラブのひび割れ・たわみは早期に補修しないと鉄筋腐食に直結するため、定期点検が重要です。
まとめ：スラブの基本チェックリスト
- ☐ スラブの定義：床・屋根を形成するRC板状構造体と説明できる
- ☐ 一方向スラブと二方向スラブの違いを長辺/短辺比で判断できる
- ☐ 最小厚さの目安（住宅120〜150mm、橋梁床版200mm以上）を押さえている
- ☐ スパン/30 の簡易算定式でスラブ厚の目安計算ができる
- ☐ 床版ひび割れが鉄筋腐食につながるリスクを理解している
FAQ
Q1. スラブとデッキプレートの違いは？
スラブは全体がコンクリートの板状構造体で、デッキプレートは鋼製折板に生コンを打設した合成構造です。軽量化と工期短縮が目的で使用します。
Q2. スラブの配筋方向はどう決める？
一方向スラブは短辺方向を主筋、長辺方向を配力筋とします。二方向スラブは直交両方向に主筋を配置します。
Q3. スラブのひび割れ幅の許容値は？
一般環境では0.3 mm 以下が目安です（土木学会コンクリート標準示方書）。それ以上は補修を検討します。
Q4. フラットスラブのメリット・デメリットは？
メリットは天井高を確保できる点と施工が簡単な点です。デメリットはパンチングシェア（せん断破壊）リスクがあり、柱頭補強が必要になります。
Q5. 橋梁床版の損傷原因で最も多いのは？
疲労ひび割れが最多です。車両の繰り返し荷重により鉄筋コンクリート床版にひび割れが進行し、最終的に抜け落ちる「床版抜け落ち」事故につながります。
