【図解】曲げ応力度とは？小学生でもわかるように解説！

こんな悩みに答えます。

本記事では、曲げ応力度について解説したいと思います。

この記事を読めば、設計の初歩的な知識が身につきます。

土木初心者が必死に調べて書いた記事です。間違いがあれば教えてください。

曲げ応力度とは？

曲げ応力度について、チョコレート板でたとえてみよう！

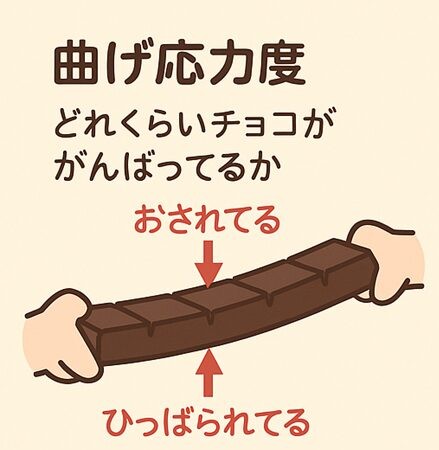

曲げ応力度（まげおうりょくど）＝どれくらいチョコががんばってるか

たとえばチョコの中で、

• 上のほうが「おされて」て（つぶれてる）
• 下のほうが「ひっぱられて」る（のばされてる）

このとき、「どのくらい強くおされてる？ひっぱられてる？」を数字にしたのが曲げ応力度！

曲げモーメントとは？

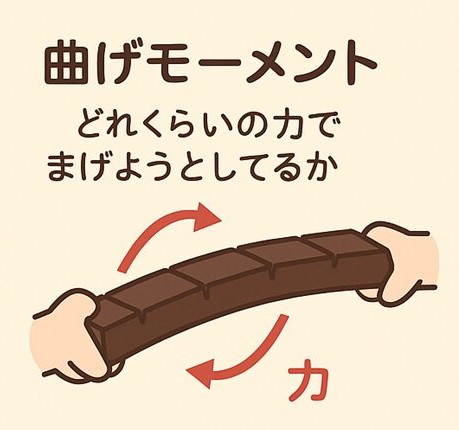

曲げモーメント ＝ どれくらいの力でまげようとしてるか

チョコのはしを「グイッ」とまげるとき、

この「まげようとする力の強さ」が曲げモーメント！

断面係数とは？

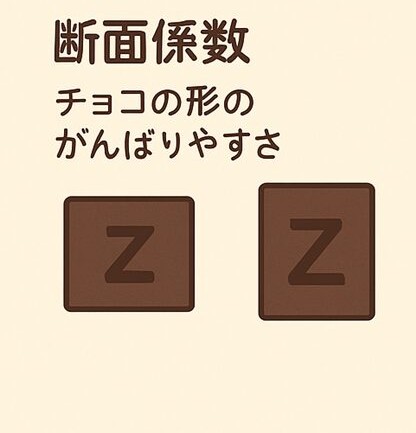

断面係数（だんめんけいすう）＝ チョコの形のがんばりやすさ

つまり、チョコの形や大きさで「まげにくさ」がちがう！

この「形のがんばりぐあい」を数字にしたのが断面係数（Z）！

断面二次モーメントとは？

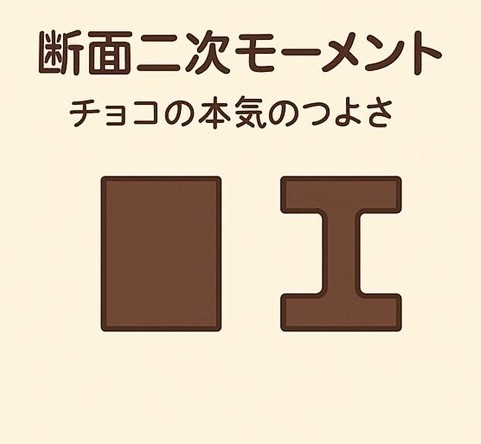

断面二次モーメント（だんめんにじモーメント）＝ チョコの本気のつよさ

これもチョコの形で決まる数字だけど、

断面二次モーメント（I）は、形がでかくて広がってるほど強い！

まとめ

名前	たとえ	なにを表してる？
曲げ応力度	チョコが中でどれだけがんばってるか	内部の力の強さ
曲げモーメント	チョコをまげようとする力	外からのまげる力
断面係数	チョコの形のがんばりやすさ	形で決まる強さ
断面二次モーメント	チョコの本気の強さ	詳しく見た形の強さ
