鉄骨の図面や現場の会話で出てきやすい言葉のひとつが「スチフナー」です。名前だけ聞くと難しそうですが、考え方はそこまで複雑ではありません。ざっくり言うと、力が集中しやすい部分を支えて、部材がへたりにくくなるように入れる補強板です。
この記事では、スチフナーの基本的な意味、どんな場面で必要になるのか、似た言葉との違い、現場でつまずきやすいポイントまで、初心者向けに整理していきます。
スチフナーとは何か

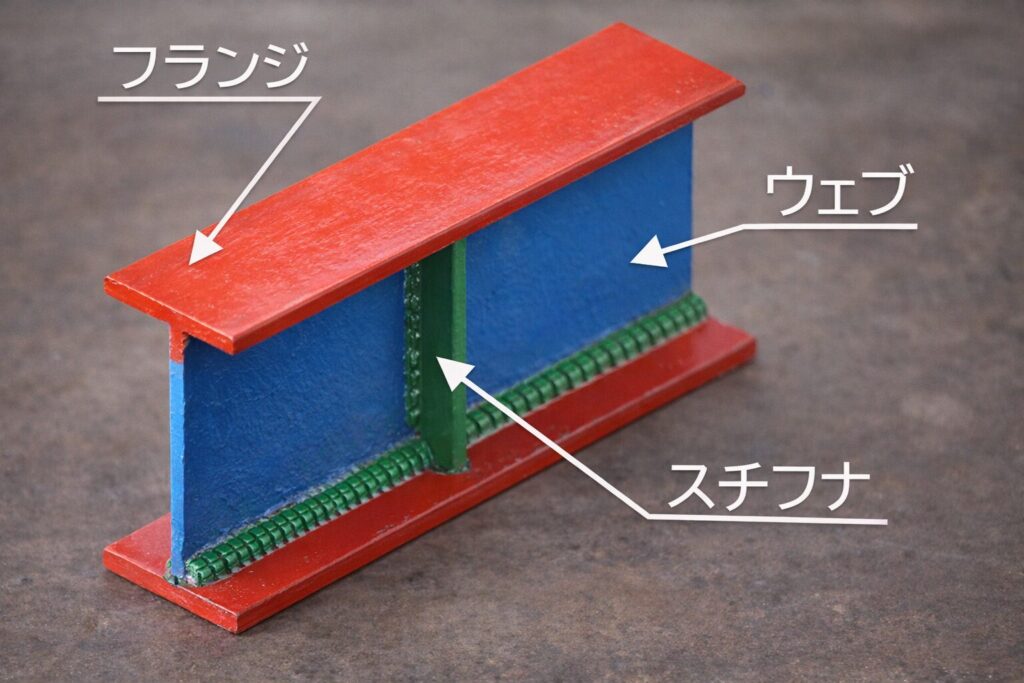

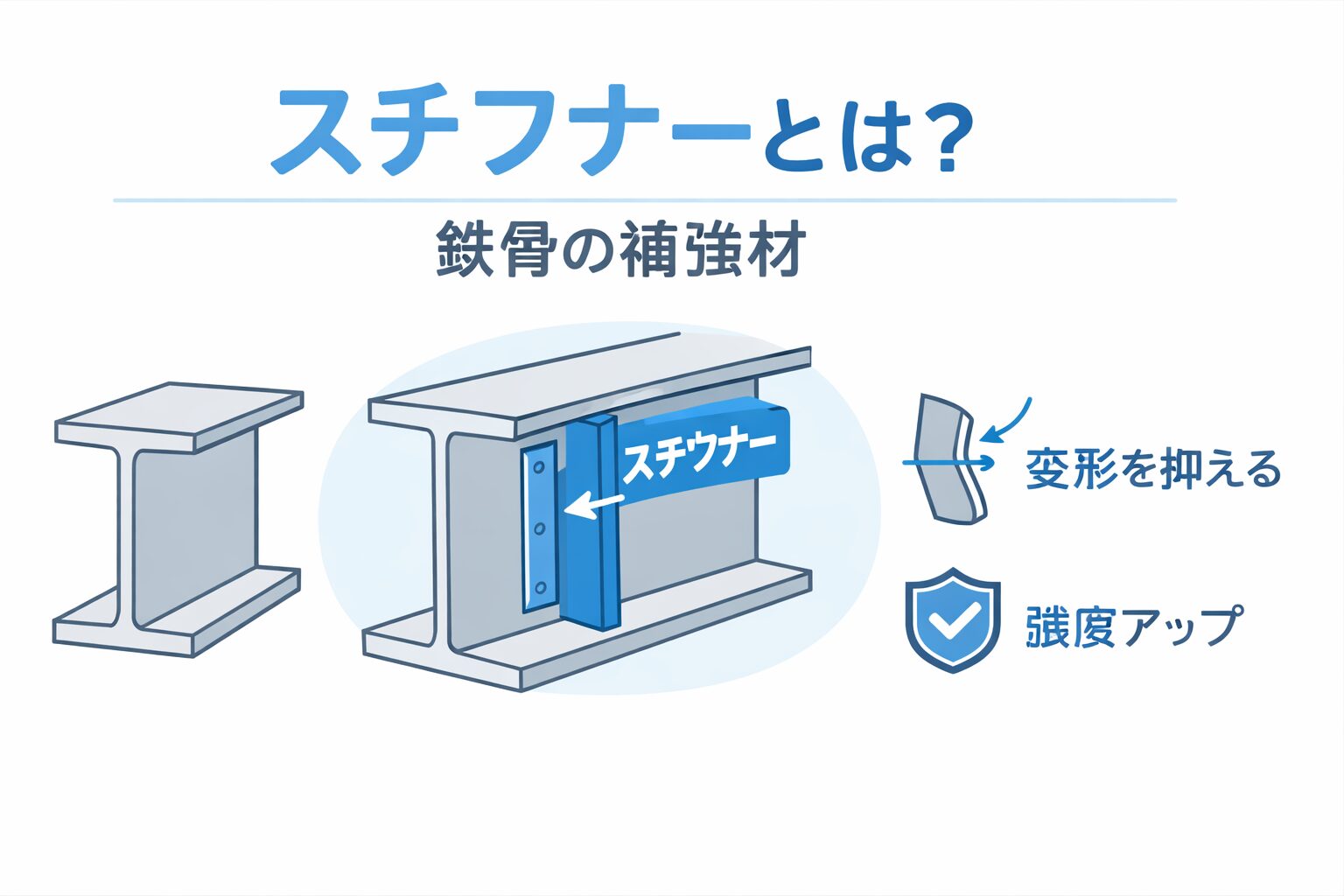

スチフナーは、H形鋼などの部材に取り付ける補強用の鋼板です。
荷重がかかると、鋼材は全体がたわむだけでなく、一部分だけが押されて変形しやすくなることがあります。そんな局所的な弱さを助けるのがスチフナーの役目です。
スチフナーは何のために入れるのか
主な目的は、力を受けたときの変形や座屈を抑えることです。
鉄骨は強い材料ですが、薄い板の部分は押され方によっては波打つように変形することがあります。そこを補強して、力を受けても形が崩れにくい状態をつくります。
- 荷重が集中する位置の補強をしたい
- ウェブの変形や座屈を抑えたい
- 接合部まわりの安定性を高めたい
- 必要な場所だけ効率よく強くしたい
つまりスチフナーは、見た目は小さな板でも、「その部分だけ急に弱くならないようにする保険」のような存在です。
中間スチフナーと水平スチフナーの考え方
中間スチフナー

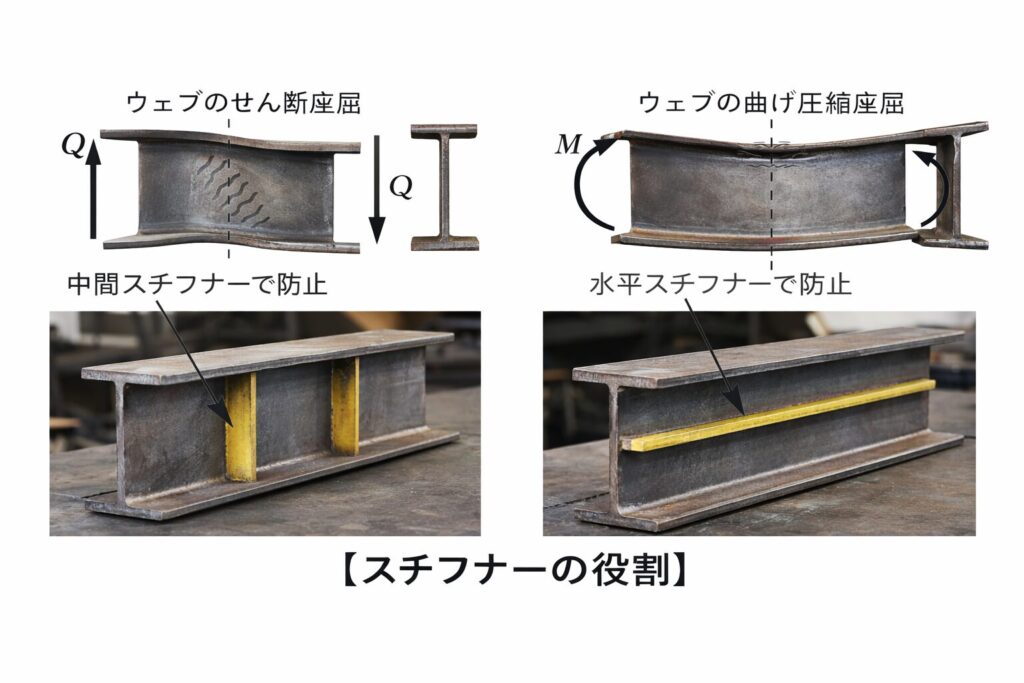

部材の途中に入れて、ウェブの座屈を抑えるために使われることが多い補強です。上からの力やせん断の影響を受けやすい場所で、板がふらつかないよう支えます。
水平スチフナー
ウェブに対して横方向に設ける補強で、局所的な曲がりや変形に対応する考え方です。ブラケットまわりなど、力の流れが複雑になりやすい箇所でイメージしやすいでしょう。
似た言葉との違いは？リブプレートとの関係
現場では、スチフナーと似た意味で「リブ」や「リブプレート」と呼ばれることがあります。
実際、会話の中ではかなり近い意味で使われることもあり、スチフナーとリブプレートはほぼ同義です。
初心者向けの具体例
たとえば、本棚の薄い棚板を両側から強く押すと、中央がぐにゃっとしやすくなります。そこで裏側に小さな補強板を足すと、同じ板でも急にしっかり感じます。スチフナーもこれに近く、弱くなりやすい場所だけを補っているイメージです。
鉄骨では、接合部の近くや荷重が集まりやすい場所で、この「ちょい足し補強」が重要になります。部材全体を取り替えるのではなく、必要な位置だけを押さえるので、合理的な設計や製作につながります。
よくあるつまずきポイント
- スチフナーはただの付属板だと思ってしまう
- どこに力が集まるのかを見ずに図面を読む
- 補強の目的を理解せず、形だけ暗記してしまう
初心者のうちは、名称を丸暗記するよりも、「変形しやすい場所を助ける板」と覚えるほうが実際の理解につながります。そのうえで図面を見れば、位置や向きの意味がつかみやすくなります。
まとめ
スチフナーとは、鉄骨の弱くなりやすい部分を補強し、局所的な変形や座屈を抑えるための鋼板です。中間スチフナーや水平スチフナーなど種類の考え方はありますが、共通するのは「必要な場所だけをしっかり支える」という役割です。
図面や現場で見かけたら、まずは「どこに力が集まり、何を防ぎたいのか」を見るようにしてみてください。そこがわかると、スチフナーはぐっと理解しやすくなります。
