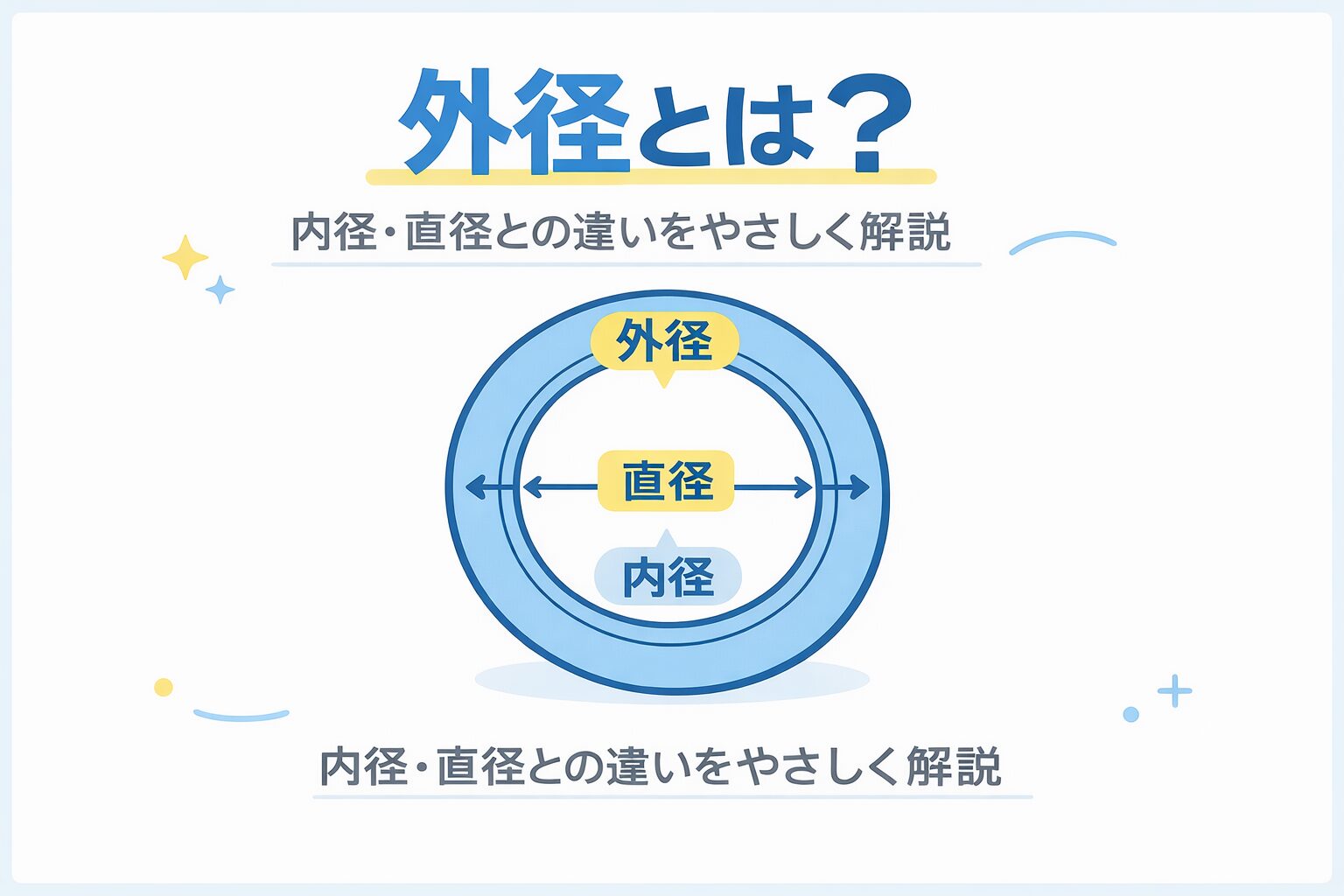

配管や鋼管、丸い部材の説明でよく出てくるのが「外径」です。言葉は見たことがあっても、内径や直径とどう違うのか、図面でどこを見ればいいのかで迷う人は少なくありません。
結論からいうと、外径は“丸いものの外側から外側までの幅”です。意味がつかめると、寸法の見方だけでなく、円周や厚みの考え方まで一気に整理しやすくなります。
外径の意味をまずシンプルに理解しよう

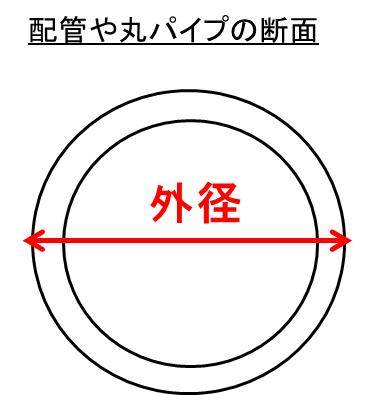

外径は、パイプや筒のような円形部材のいちばん外側を基準にした直径です。
たとえばストローのような中空の部材を思い浮かべるとわかりやすいです。外側の太さが外径、穴の内側の太さが内径です。
見た目の大きさを表したいときは、まず外径を確認すると整理しやすくなります。
外径と直径と内径の違い
直径との違い
「直径」は本来、円の中心を通る端から端までの長さを広く表す言葉です。ただし、建築や部材の説明では、丸い部材の大きさを示すときに外側基準の寸法として使われることが多いため、外径に近い意味で読まれる場面があります。
内径との違い

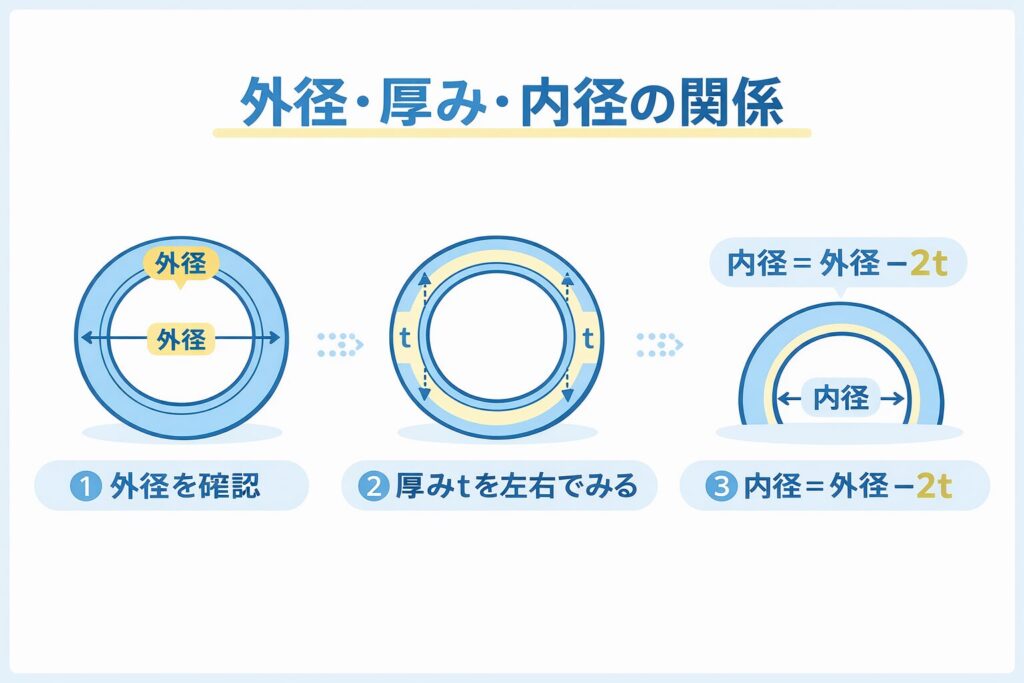

内径は、パイプの穴の内側から内側までの長さです。外径と内径の差には厚みが関係します。両側に厚みがあるので、厚さをtとすると、考え方は次のようになります。
- 外径 ＝ 内径 ＋ 2×厚み
- 内径 ＝ 外径 − 2×厚み
- 厚みが増えるほど、同じ外径でも内径は小さくなる
この関係を理解しておくと、配管のサイズ確認や鋼管断面のイメージがかなりつかみやすくなります。
外径を使うと何がわかる？
外径を知っていると、部材の外形の大きさ、納まり、周囲寸法の検討がしやすくなります。特に丸い部材は、見た目の太さだけで判断すると誤解しやすいため、数字で押さえることが大切です。
- 部材がどれくらいの太さに見えるか
- 周囲に必要なクリアランスをどれくらい取るか
- 円周の長さをどのくらい見込むか
外径から円周を求める考え方
外側の周囲の長さを知りたいときは、外径を使って円周を出します。
考え方はシンプルで、円周 ＝ 外径 × 3.14です。より正確に書くなら、3.14ではなく円周率πを使います。
たとえば外径が100mmなら、円周はおよそ314mmです。丸い部材の外周に巻く材料の長さをざっくり考えるときにも、この発想が役立ちます。
覚え方のコツ：「外側をぐるっと一周したいなら、外径を使う」と覚えると混乱しにくくなります。
具体例でイメージしてみよう

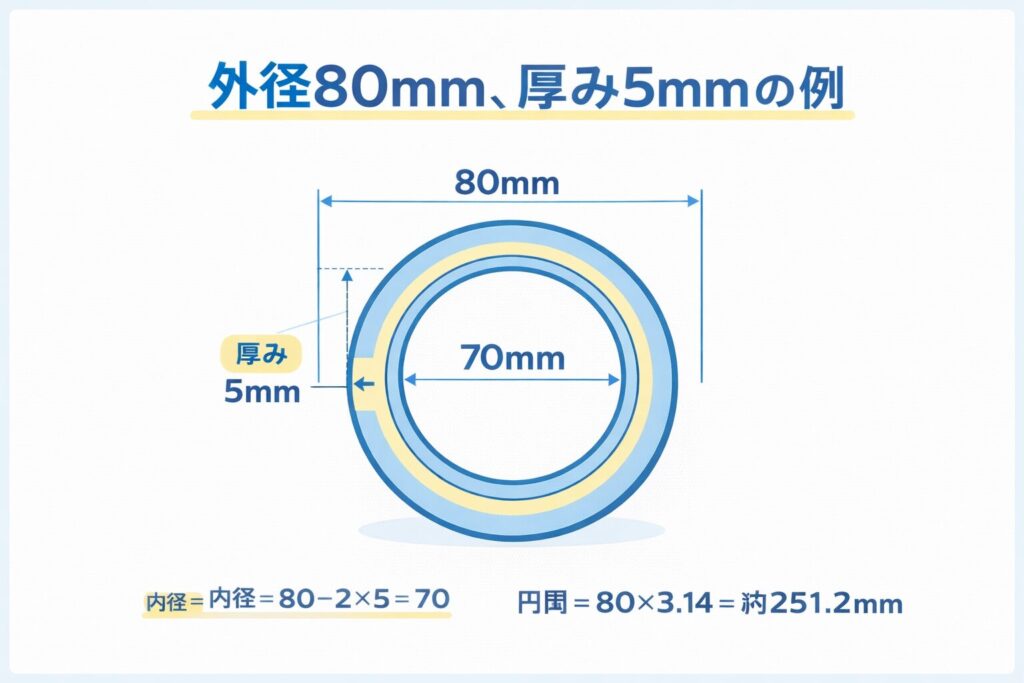

たとえば、ある円形パイプの外径が80mm、厚みが5mmだとします。このとき内径は、80−2×5で70mmです。さらに外側の円周は、80×3.14で約251.2mmになります。
ここで大事なのは、外側の大きさと内側の空き寸法は別ものだという点です。見た目は同じくらいでも、厚みが変われば中を通せる大きさは変わります。
まとめ
外径は、円形部材の外側から外側までを表す基本寸法です。内径や厚みとの関係をセットで理解すると、図面の読み取りがぐっと楽になります。
- 外径は丸い部材の外側の直径
- 内径は外径から厚みを両側分引いて考える
- 外側の円周は「外径×3.14」で求められる
- 図面では表示名ではなく実寸を確認することが大切
まずは「どこを測った径なのか」を意識して見るだけで、外径・内径・直径の混乱はかなり減ります。丸い部材の寸法を見るときは、外側基準か内側基準かを先に確認してみてください。
